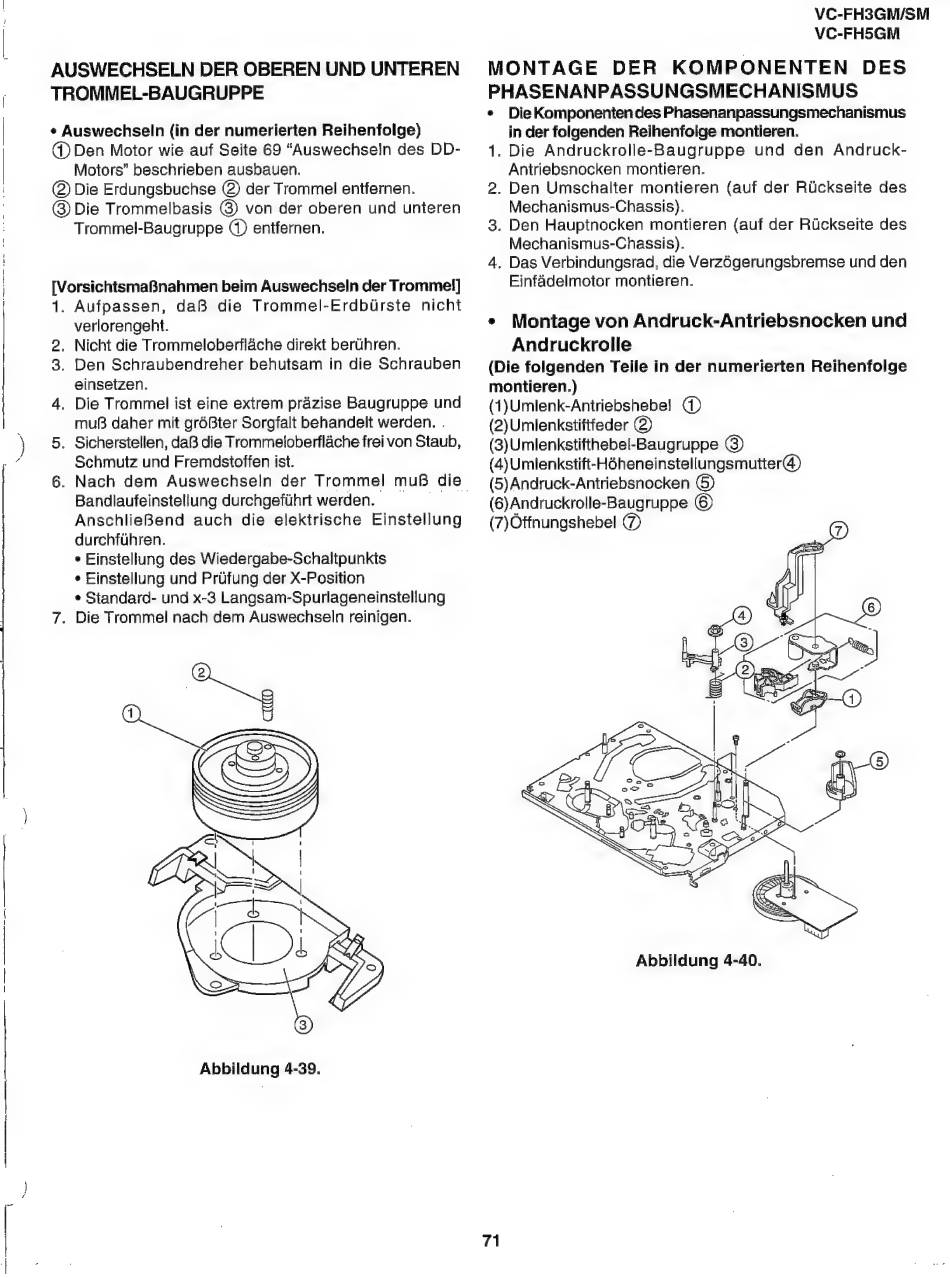

AUSWECHSELN DER OBEREN UND UNTEREN
TROMMEL-BAUGRUPPE
¢ Auswechseln (in der numerierten Reihenfolge)
Den Motor wie auf Seite 69 "Auswechseln des DD-
Motors" beschrieben ausbauen.
(2) Die Erdungsbuchse @) der Trommel entfernen.
@) Die Trommelbasis @) von der oberen und unteren
Tromme!l-Baugruppe (1) entfernen.
[VorsichtsmaBnahmen beim Auswechseln der Tromme!]
1. Aufpassen,
daB
die Trommel-Erdbirste
nicht
verlorengeht.
2. Nicht die Trommeloberflache direkt bertihren.
3. Den Schraubendreher behutsam in die Schrauben
einsetzen.
4. Die Trommel ist eine extrem prazise Baugruppe und
muB daher mit gré6Gter Sorgfalt behandelt werden. .
5. Sicherstellen, daB die Trommeloberflache frei von Staub,
Schmutz und Fremdstoffen ist.
6. Nach dem Auswechseln der Trommel muf die_
Bandlaufeinstellung durchgefiihrt werden.
AnschlieBend
auch die elektrische Einstellung
durchfihren.
* Einstellung des Wiedergabe-Schaltpunkts
¢ Einstellung und Prifung der X-Position
¢ Standard- und x-3 Langsam-Spurlageneinstellung
7. Die Trommel nach dem Auswechseln reinigen.
Abbildung 4-39.
VC-FH3GM/SM
VC-FH5GM
MONTAGE
DER
KOMPONENTEN
DES
PHASENANPASSUNGSMECHANISMUS
e
DieKomponentendes Phasenanpassungsmechanismus
in der folgenden Reihenfoige montieren.
1. Die Andruckrolle-Baugruppe
und den Andruck-
Aniriebsnocken montieren.
2. Den Umschalter montieren (auf der Ruckseite des
Mechanismus-Chassis).
3. Den Hauptnocken montieren (auf der Ruckseite des
Mechanismus-Chassis).
4, Das Verbindungsrad, die Verz6gerungsbremse und den
Einfadelmotor montieren.
* Montage von Andruck-Antriebsnocken und
Andruckrolle
(Die folgenden Teile in der numerierten Reihenfolge
montieren.)
(1)Umlenk-Antriebshebe! @)
(2)Umlenkstiftfeder @
(3)Umlenkstifthebel-Baugruppe @)
(4)Umlenkstift-Héheneinstellungsmutter@
(5)Andruck-Antriebsnocken ©)
(6)Andruckrolle-Baugruppe ©)
(7)Otfnungshebel @
Abbildung 4-40.
71
