VC-FH3GM/SM
VC-FH5GM
5. ELEKTRISCHE EINSTELLUNG
Hinweis:
* Vor der Einstellung:
Die hier erlauterten elektrischen Einstellungen sind in vielen Fallen nach dem Auswechseln elektronischer Bauteile
und mechanischer komponenten, z.B. Videokopf, erfoderlich.
Vor der Einstellung kontrollieren, ob der Mechanismus und alle elektronischen konponenten in einwandfreiem
Zustand sind. Ansonsten sid keine korrekten Einstellungen mdglich.
¢
Bendtigte Instrumente:
© Farbbildschirm (TV)
© Zweistrahlosziloskop
© Abgleichband (VROCPSV)
© Unbespielte Videokassette
© Gleichstrom-Voltmeter
© Schraubendreher fur Einstellungen
x VorsichtsmaBrahmen bei Wartungsarbeiten
Wenn das IC705 (E7PROM) ausgetauscht wurde, die folgende Neuprogrammierung vornehmen. In Abhangigkeit
vom Modell ist das IC705 (E7PROM) ab Werk auf die Speicherfunktion eingestellt.
Daher mu die Speicherfunktion fur das jeweilige Modell neu zu programmiert werden.
Am Servoschaltkreis sind Neueinstellungen fiir Kopfumschaltpunkt, Zeitlupen-und Standbildmodus erforderlich.
¢ Position der Regler und Prifpunkte
P802 P801
SWwWs807 SW810

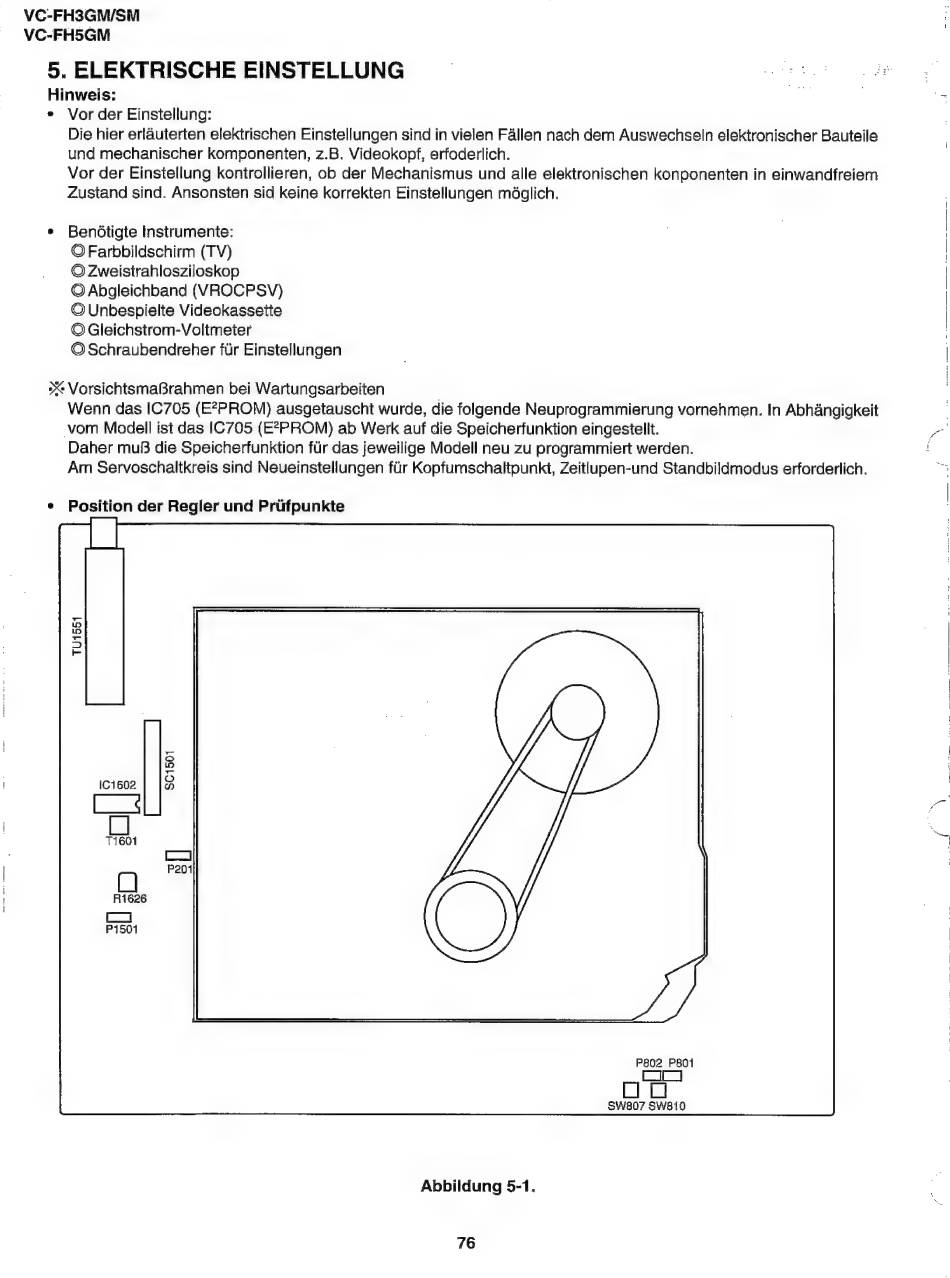

Abbildung 5-1.
