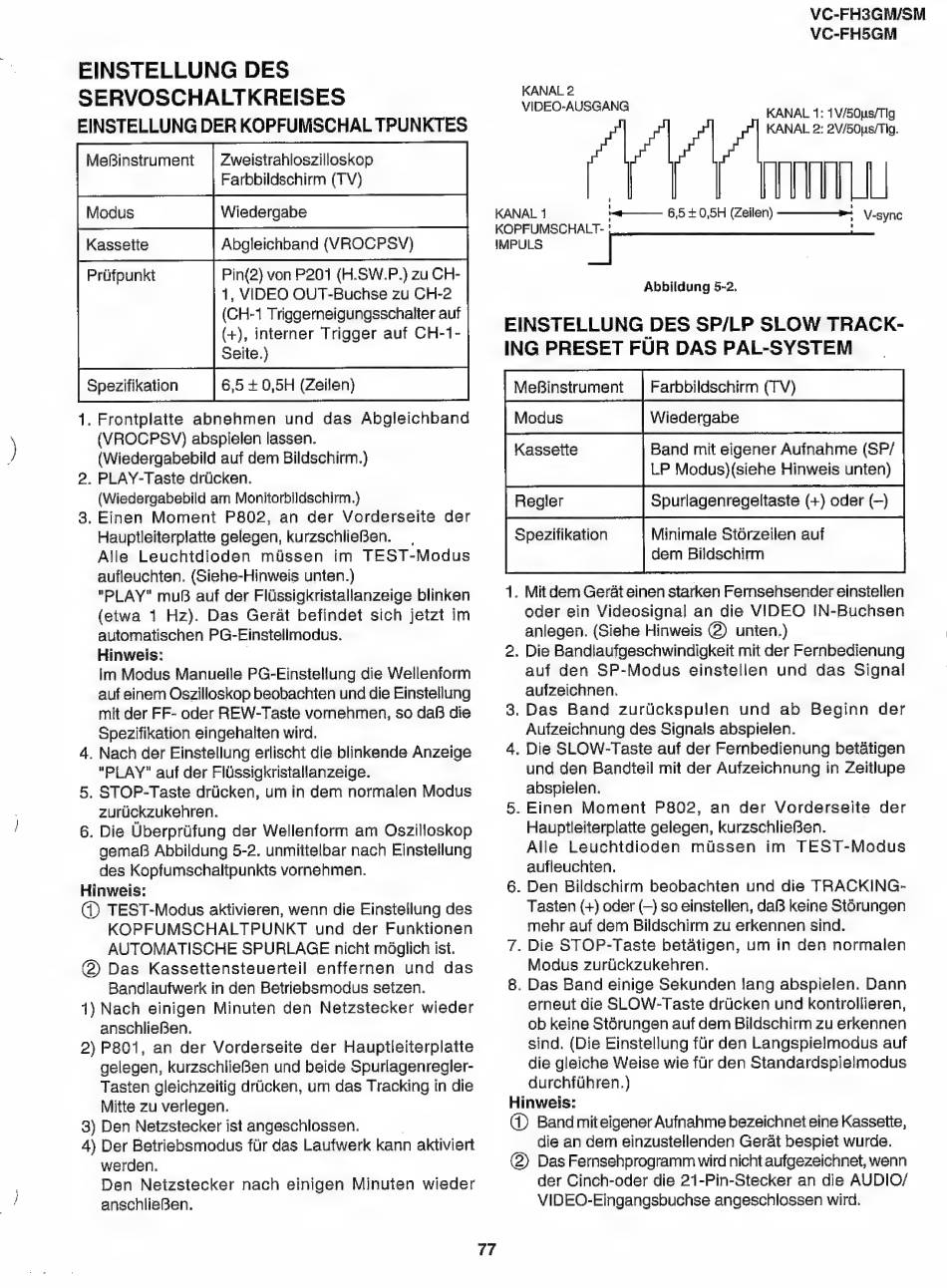

VC-FH3GM/SM
VC-FH5GM
EINSTELLUNG DES
SERVOSCHALTKREISES
EINSTELLUNG DER KOPFUMSCHAL TPUNKTES
Zweistrahloszilloskop
MeBinstrument
Farbbildschirm (TV)
KANAL 2
VIDEO-AUSGANG
KANAL 4: 1V/SOus/TIg
KANAL 2: 2V/50us/TIg.
1, VIDEO OUT-Buchse zu CH-2
(CH-1 Triggerneigungsschalter auf
(+), interner Trigger auf CH-1-
Seite.)
Spezifikation
6,5 + 0,5H (Zeilen)
1. Frontplatte abnehmen
und das Abgleichband
(VROCPSV) abspielen lassen.
(Wiedergabebild auf dem Bildschirm.)
. PLAY-Taste drucken.
(Wiedergabebild am Monitorbildschirm.)
. Einen
Moment
P802,
an der Vorderseite
der
Hauptleiterplatte gelegen, kurzschlieBen.
Alle Leuchtdioden
miissen
im TEST-Modus
aufleuchten. (Siehe-Hinweis unten.)
"PLAY" muB auf der Fliissigkristallanzeige blinken
(etwa 1 Hz). Das Gerat befindet sich jetzt im
automatischen PG-Einstellmodus.
Hinweis:
im Modus Manuelle PG-Einstellung die Wellenform
auf einem Oszilloskop beobachten und die Einstellung
mit der FF- oder REW-Taste vornehmen, so dal die
Spezifikation eingehalten wird.
. Nach der Einstellung erlischt die blinkende Anzeige
"PLAY" auf der Fiuissigkristallanzeige.
. STOP-Taste driicken, um in dem normalen Modus
zuruckzukehren.
. Die Uberpriifung der Wellenform am Oszilloskop
gemaB Abbildung 5-2. unmittelbar nach Einstellung
des Kopfumschaltpunkts vornehmen.
Hinweis:
() TEST-Modus aktivieren, wenn die Einstellung des
KOPFUMSCHALTPUNKT
und der Funktionen
AUTOMATISCHE SPURLAGE nicht méglich ist.
@®) Das Kassettensteuerteil
enffernen
und das
Bandlaufwerk in den Betriebsmodus setzen.
1) Nach einigen Minuten den Netzstecker wieder
anschlieBen.
2) P801, an der Vorderseite der Hauptleiterplatte
gelegen, kurzschlieBen und beide Spurlagenregler-
Tasten gleichzeitig driicken, um das Tracking in die
Mitte zu verlegen.
3) Den Netzstecker ist angeschlossen.
.
4) Der Betriebsmodus flr das Laufwerk kann aktiviert
werden.
Den Neizstecker nach einigen Minuten wieder
anschlieBen.
77
KANAL 1
<_—— 6,5 + 0,5H (Zeilen) —————»
V-syne
KOPFUMSCHALT- |
:
Kassette
Abgleichband (VROCPSV)
IMPULS
|
Pritfounkt
Pin(2) von P201 (H.SW.P.) zu CH-
Abbildung 5-2,
EINSTELLUNG
DES SP/LP SLOW TRACK-
ING PRESET FUR DAS PAL-SYSTEM
Farbbildschirm (TV)
Band mit eigener Aufnahme (SP/
LP Modus)(siehe Hinweis unten)
Regier
Spurlagenregeltaste (+) oder (—)
Spezifikation
Minimale Stérzeilen auf
dem Bildschirm
1. Mit dem Gerdat einen starken Fernsehsender einstellen
oder ein Videosignal an die VIDEO
IN-Buchsen
anlegen. (Siehe Hinweis @) unten.)
. Die Bandlaufgeschwindigkeit mit der Fernbedienung
auf den SP-Modus
einstellen
und das Signal
aufzeichnen.
.Das
Band zurickspulen
und ab Beginn
der
Aufzeichnung des Signals abspielen.
. Die SLOW-Taste auf der Fernbedienung betatigen
und den Bandteil mit der Aufzeichnung in Zeitlupe
abspielen.
. Einen
Moment
P802, an der Vorderseite
der
Hauptleiterplatte gelegen, kurzschlieBen.
Alle Leuchtdioden
missen
im TEST-Modus
aufleuchten.
. Den Bildschirm beobachten und die TRACKING-
Tasten (+) oder (—) so einstellen, daf3 keine St6rungen
mehr auf dem Bildschirm zu erkennen sind.
. Die STOP-Taste betatigen, um in den normalen
Modus zurckzukehren.
. Das Band einige Sekunden lang abspielen. Dann
erneut die SLOW-Taste drucken und konirollieren,
ob keine Stérungen auf dem Bildschirm zu erkennen
sind. (Die Einstellung flr den Langspielmodus auf
die gleiche Weise wie flr den Standardspielmodus
durchfiihren.)
Hinweis:
() Band mit eigener Aufnahme bezeichnet eine Kassetie,
die an dem einzustellenden Gerat bespiet wurde.
@) Das Fernsehprogramm wird nicht aufgezeichnet, wenn
der Cinch-oder die 21-Pin-Stecker an die AUDIO/
VIDEO-Eingangsbuchse angeschlossen wird.
