VC-FH3GM/SM
VC-FH5GM
INSTALLIEREN
DES UMSCHALTERS
1. Sicherstellen, da sich das Einfadeirad wie unten gezeigt
am Phasenanpassungspunkt @) befindet.
2. 2. Beim Einbauen ist besondere Aufmerksamkeit bei
Einsetzpunkt 6) und Freigabepunkt @) geboten.
3. Zur Phasenanpassung am Einklinkpunkt @) siehe den
Phasenanpassungspunkt @) wie unten gezeigt.
4. Zum SchluB die Einklinkpunkte G@) und @ befestigen.
Capstan-DD-
Motor
Spulenscheibe
(Unterseite des Mechanismus-Chassis)

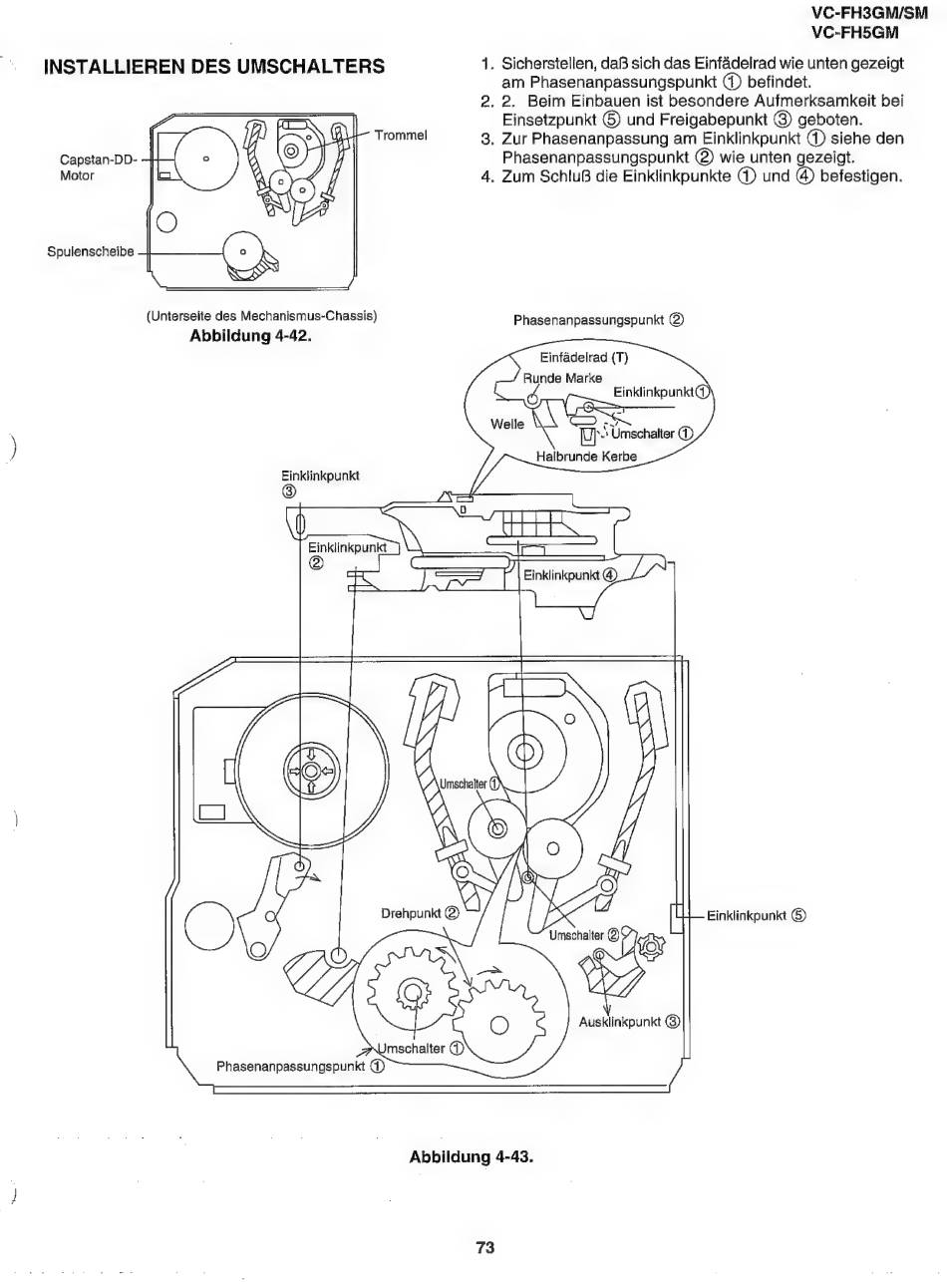

Abbildung 4-42.
Phasenanpassungspunkt (@)
Einfadelrad (T)
Runde Marke
Einklinkpunkt@D
Einklinkpunkt
®
Einklinkpunkt 6)
Ausklinkpunkt @)
Phasenanpassungspunkt @)
Abbildung 4-43.
