3

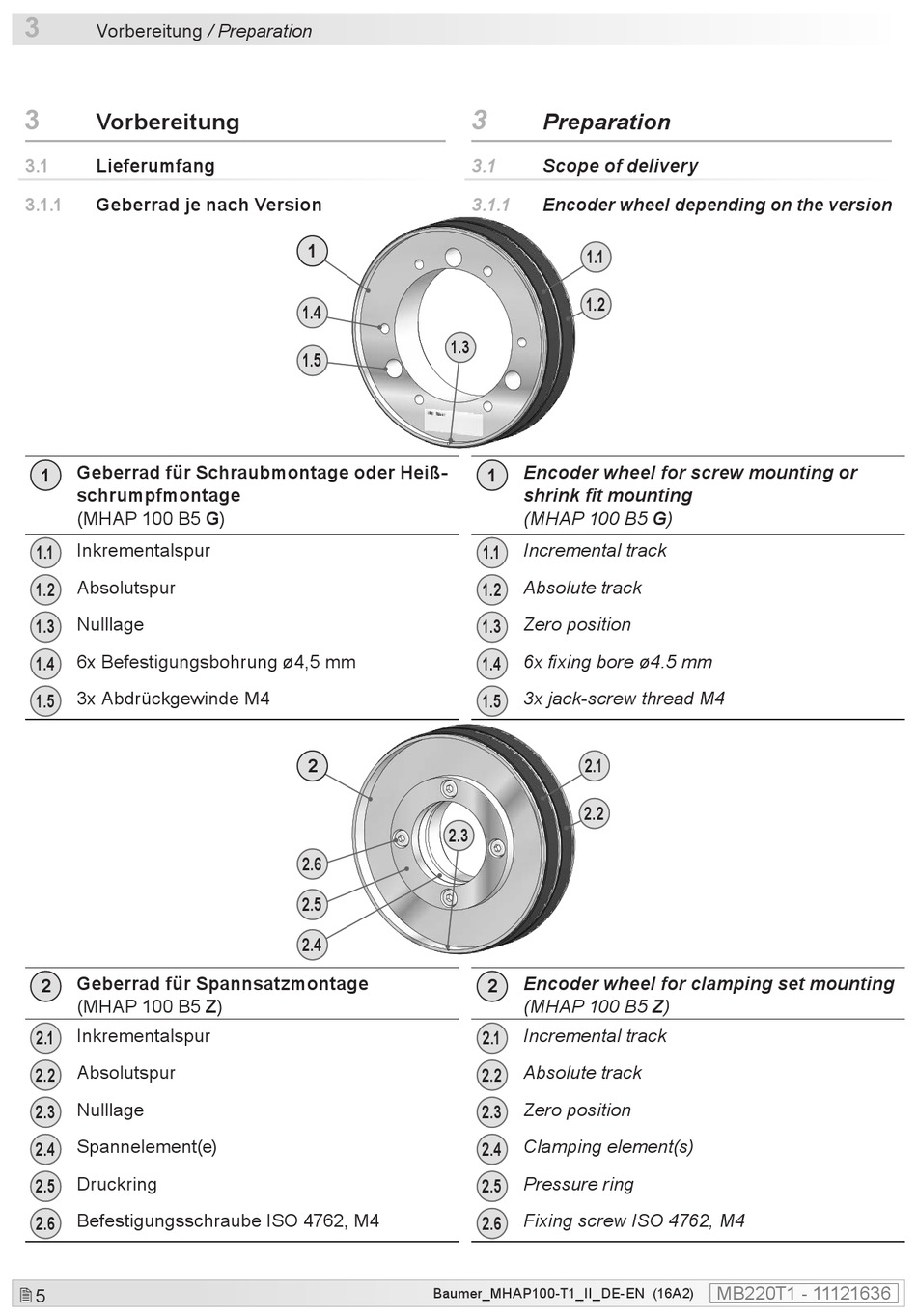

Vorbereitung / Preparation
3

Vorbereitung

3.1

Lieferumfang

3.1.1

Geberrad je nach Version

Geberrad für Schraubmontage oder Heiß-
1
schrumpfmontage
(MHAP 100 B5 G)
Inkrementalspur
1.1
Absolutspur
1.2
Nulllage
1.3
6x Befestigungsbohrung ø4,5 mm
1.4
3x Abdrückgewinde M4
1.5
Geberrad für Spannsatzmontage
2
(MHAP 100 B5 Z)
Inkrementalspur
2.1
Absolutspur
2.2
Nulllage
2.3
Spannelement(e)
2.4
Druckring
2.5
Befestigungsschraube ISO 4762, M4
2.6
 5
3
3.1
3.1.1
1
1.4
1.3
1.5
2
2.3
2.6
2.5
2.4
Baumer_MHAP100-T1_II_DE-EN (16A2)

Preparation

Scope of delivery

Encoder wheel depending on the version

1.1
1.2
Encoder wheel for screw mounting or
1
shrink fit mounting
(MHAP 100 B5 G)
Incremental track
1.1
Absolute track
1.2
Zero position
1.3
6x fixing bore ø4.5 mm
1.4
3x jack-screw thread M4
1.5
2.1
2.2
Encoder wheel for clamping set mounting
2
(MHAP 100 B5 Z)
Incremental track
2.1
Absolute track
2.2
Zero position
2.3
Clamping element(s)
2.4
Pressure ring
2.5
Fixing screw ISO 4762, M4
2.6
MB220T1 - 11121636
