5

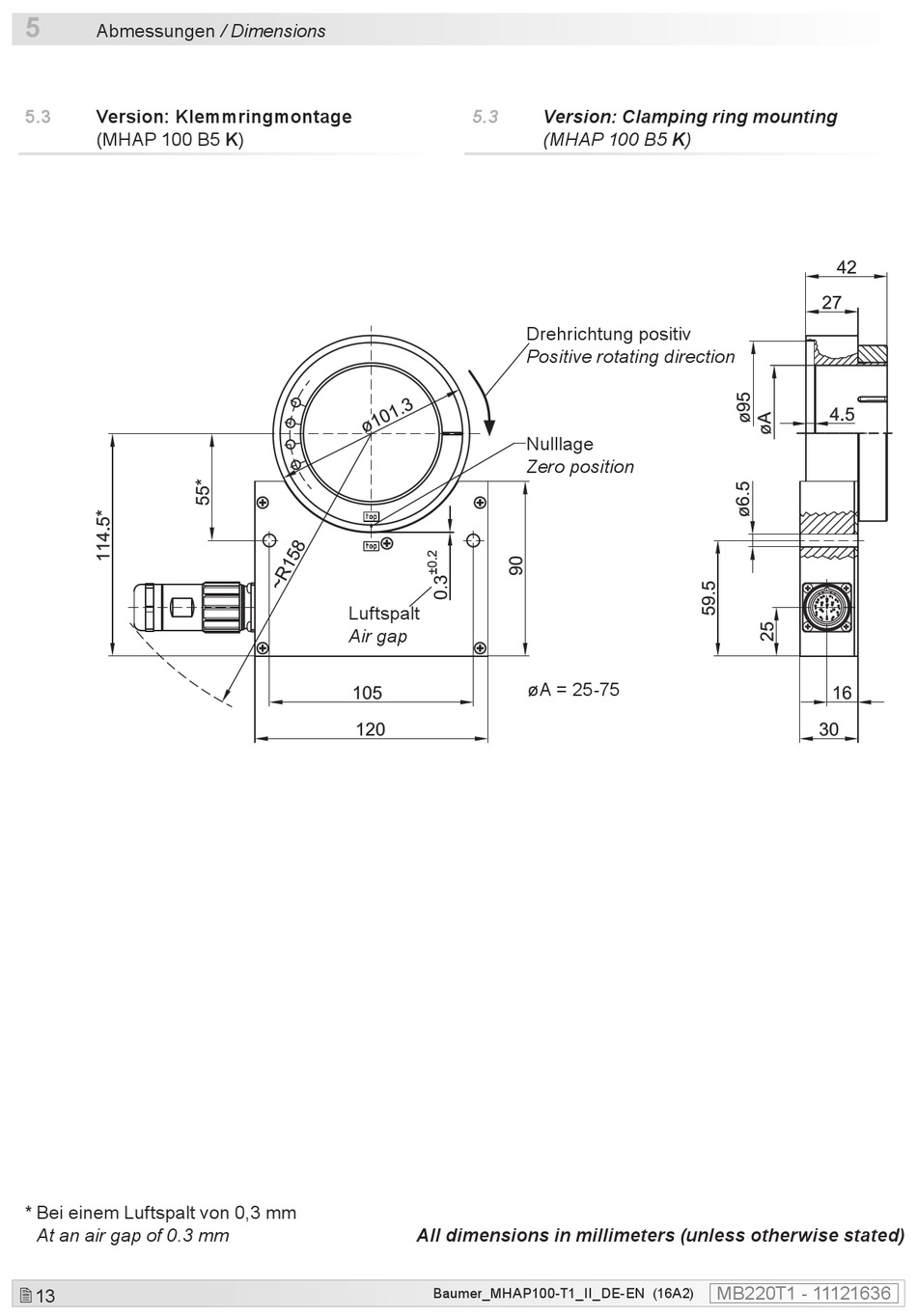

Abmessungen / Dimensions
5.3 Version: Klemmringmontage
(MHAP 100 B5 K)
* Bei einem Luftspalt von 0,3 mm
At an air gap of 0.3 mm
 13
5.3
Luftspalt
Air gap
All dimensions in millimeters (unless otherwise stated)
Baumer_MHAP100-T1_II_DE-EN (16A2)
Version: Clamping ring mounting
(MHAP 100 B5 K)
Drehrichtung positiv
Positive rotating direction
Nulllage
Zero position
øA = 25-75
MB220T1 - 11121636
