Version: Heißschrumpfmontage (Mhap 100 B5 G); Version: Klemmringmontage (Mhap 100 B5 K); Version: Shrink Fit Mounting (Mhap 100 B5 G); Version: Clamping Ring Mounting (Mhap 100 B5 K) - Baumer HUBNER BERLIN MHAP 100 Montage- Und Betriebsanleitung

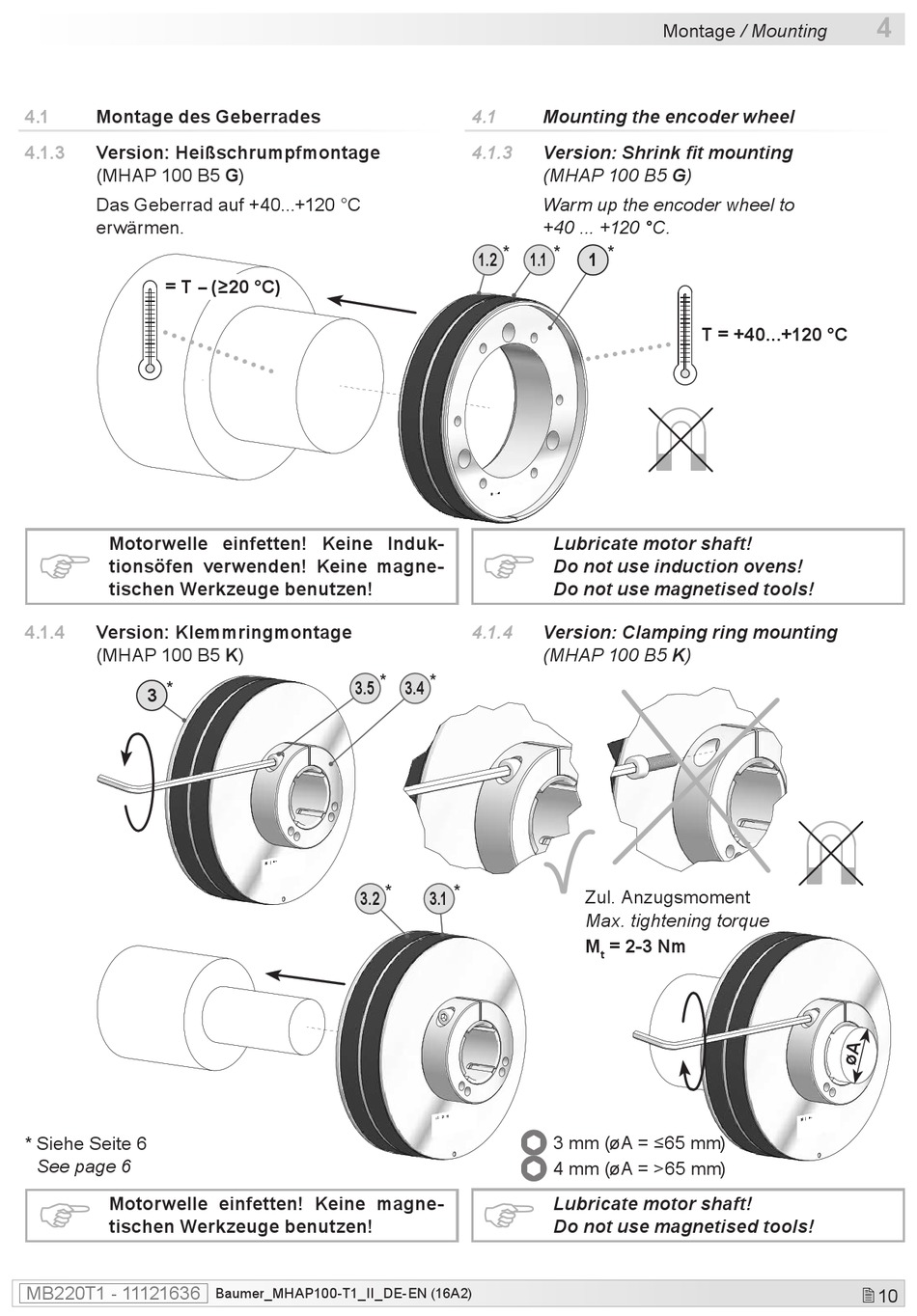

4.1 Montage des Geberrades
4.1.3 Version: Heißschrumpfmontage
(MHAP 100 B5 G)
Das Geberrad auf +40...+120 °C
erwärmen.
= T - (≥20 °C)
Motorwelle einfetten! Keine Induk-
tionsöfen verwenden! Keine magne-
tischen Werkzeuge benutzen!
4.1.4 Version: Klemmringmontage
(MHAP 100 B5 K)
3 *
* Siehe Seite 6
See page 6
Motorwelle einfetten! Keine magne-
tischen Werkzeuge benutzen!
MB220T1 - 11121636
*
3.5
*
3.2
Baumer_MHAP100-T1_II_DE-EN (16A2)
4.1 Mounting the encoder wheel
4.1.3 Version: Shrink fit mounting
(MHAP 100 B5 G)
Warm up the encoder wheel to
+40 ... +120 °C.
* *
1.2 1.1
Lubricate motor shaft!
Do not use induction ovens!
Do not use magnetised tools!
4.1.4 Version: Clamping ring mounting
(MHAP 100 B5 K)
*
3.4
*
3.1
3 mm (øA = ≤65 mm)
4 mm (øA = >65 mm)
Lubricate motor shaft!
Do not use magnetised tools!
Montage / Mounting
*
1
T = +40...+120 °C
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
4
 10
