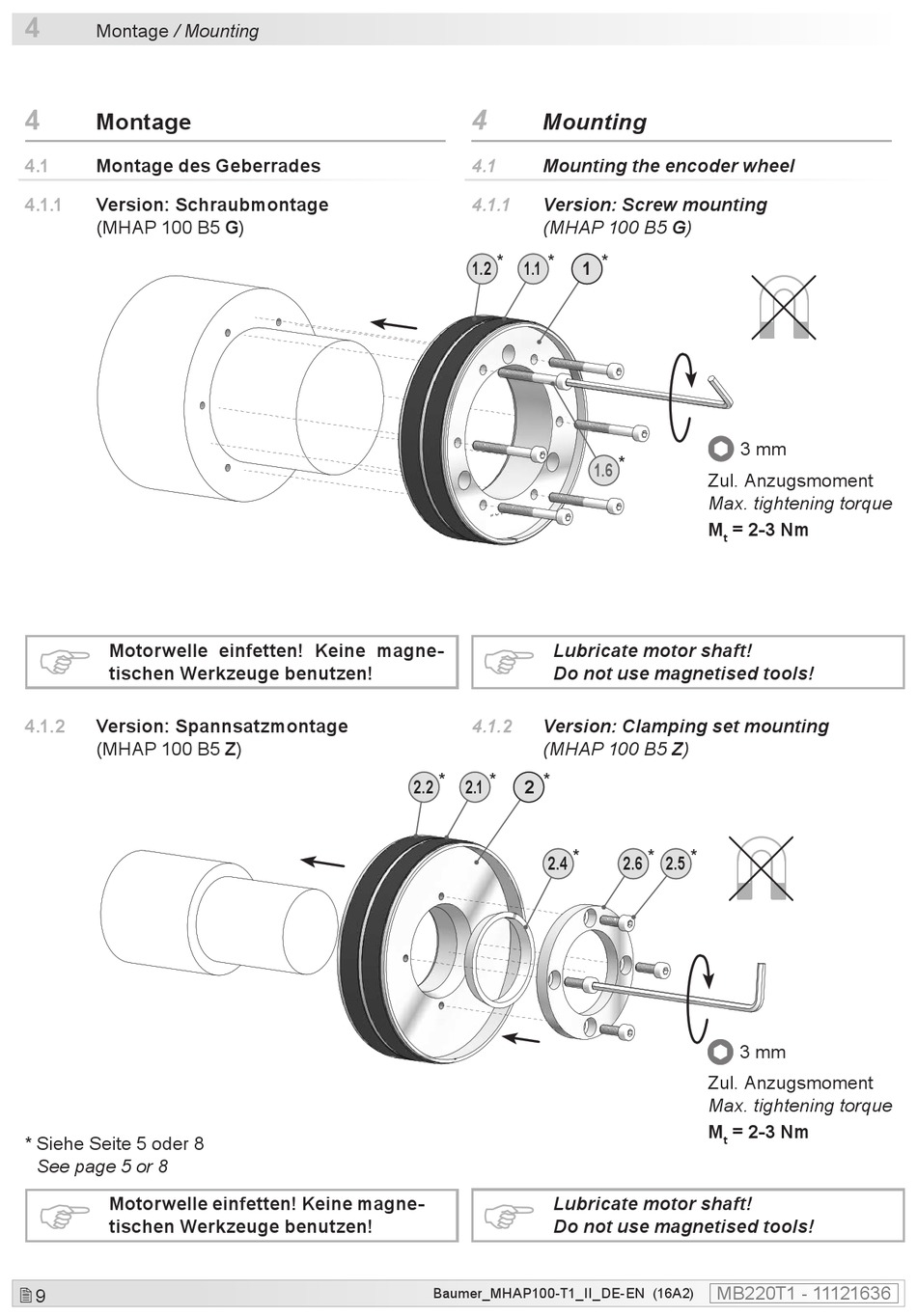

Montage / Mounting
4

Montage

4.1

Montage des Geberrades

4.1.1 Version: Schraubmontage
(MHAP 100 B5 G)
Motorwelle einfetten! Keine magne-
tischen Werkzeuge benutzen!
4.1.2 Version: Spannsatzmontage
(MHAP 100 B5 Z)
* Siehe Seite 5 oder 8
See page 5 or 8
Motorwelle einfetten! Keine magne-
tischen Werkzeuge benutzen!
 9
4

Mounting

4.1

Mounting the encoder wheel

4.1.1 Version: Screw mounting
(MHAP 100 B5 G)
* *
1.2 1.1 1
Lubricate motor shaft!
Do not use magnetised tools!
4.1.2 Version: Clamping set mounting
(MHAP 100 B5 Z)
* * *
2.2 2.1 2
*
2.4
Lubricate motor shaft!
Do not use magnetised tools!
Baumer_MHAP100-T1_II_DE-EN (16A2)
*
3 mm
*
1.6
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
* *
2.6 2.5
3 mm
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
MB220T1 - 11121636
