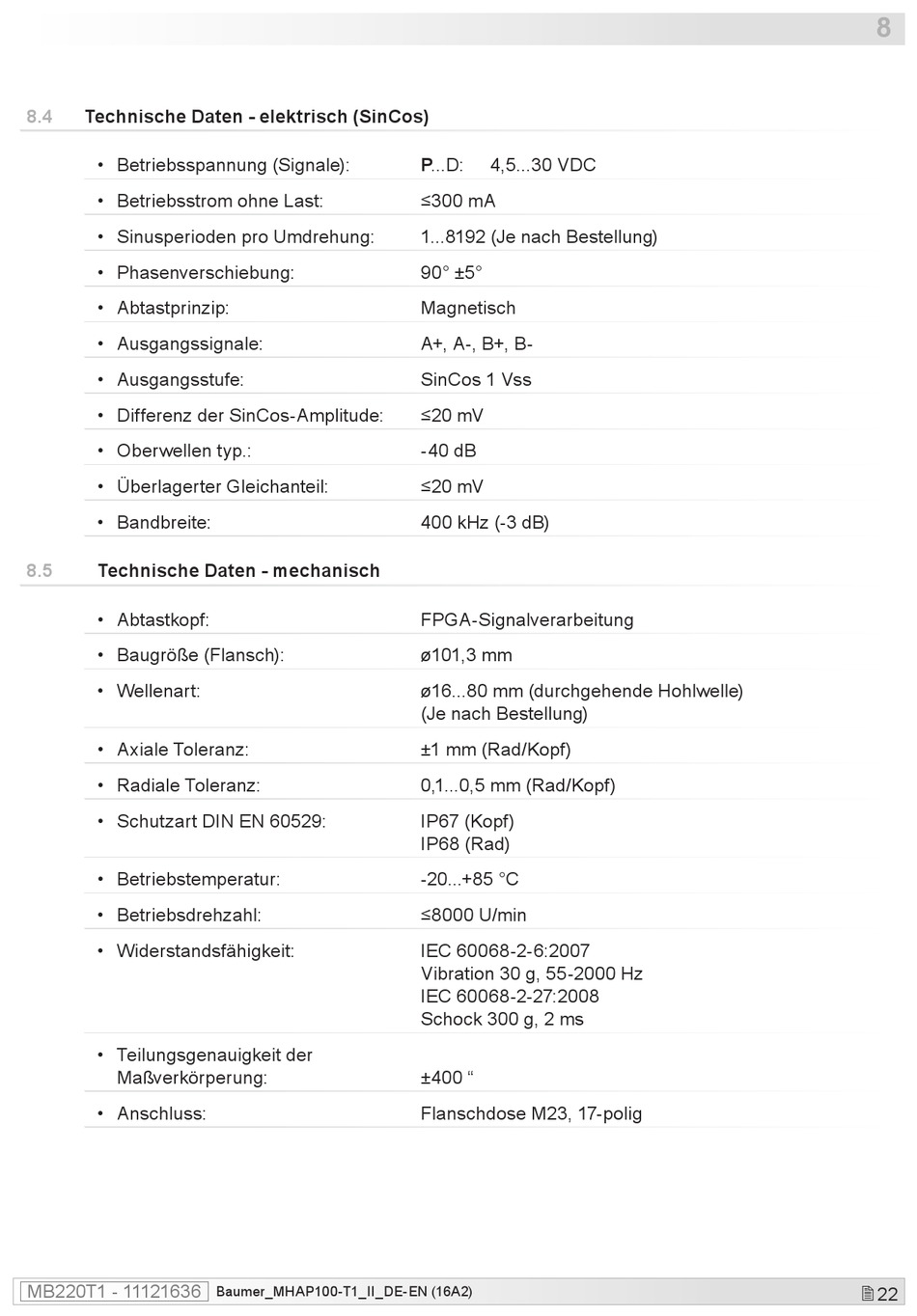

8.4

Technische Daten - elektrisch (SinCos)

• Betriebsspannung (Signale):
• Betriebsstrom ohne Last:
• Sinusperioden pro Umdrehung:
• Phasenverschiebung:
• Abtastprinzip:
• Ausgangssignale:
• Ausgangsstufe:
• Differenz der SinCos-Amplitude:
• Oberwellen typ.:
• Überlagerter Gleichanteil:
• Bandbreite:
8.5

Technische Daten - mechanisch

• Abtastkopf:
• Baugröße (Flansch):
• Wellenart:
• Axiale Toleranz:
• Radiale Toleranz:
• Schutzart DIN EN 60529:
• Betriebstemperatur:
• Betriebsdrehzahl:
• Widerstandsfähigkeit:
• Teilungsgenauigkeit der
Maßverkörperung:
• Anschluss:
MB220T1 - 11121636
Baumer_MHAP100-T1_II_DE-EN (16A2)
P...D: 4,5...30 VDC
≤300 mA
1...8192 (Je nach Bestellung)
90° ±5°
Magnetisch
A+, A-, B+, B-
SinCos 1 Vss
≤20 mV
-40 dB
≤20 mV
400 kHz (-3 dB)
FPGA-Signalverarbeitung
ø101,3 mm
ø16...80 mm (durchgehende Hohlwelle)
(Je nach Bestellung)
±1 mm (Rad/Kopf)
0,1...0,5 mm (Rad/Kopf)
IP67 (Kopf)
IP68 (Rad)
-20...+85 °C
≤8000 U/min
IEC 60068-2-6:2007
Vibration 30 g, 55-2000 Hz
IEC 60068-2-27:2008
Schock 300 g, 2 ms
±400 "
Flanschdose M23, 17-polig
