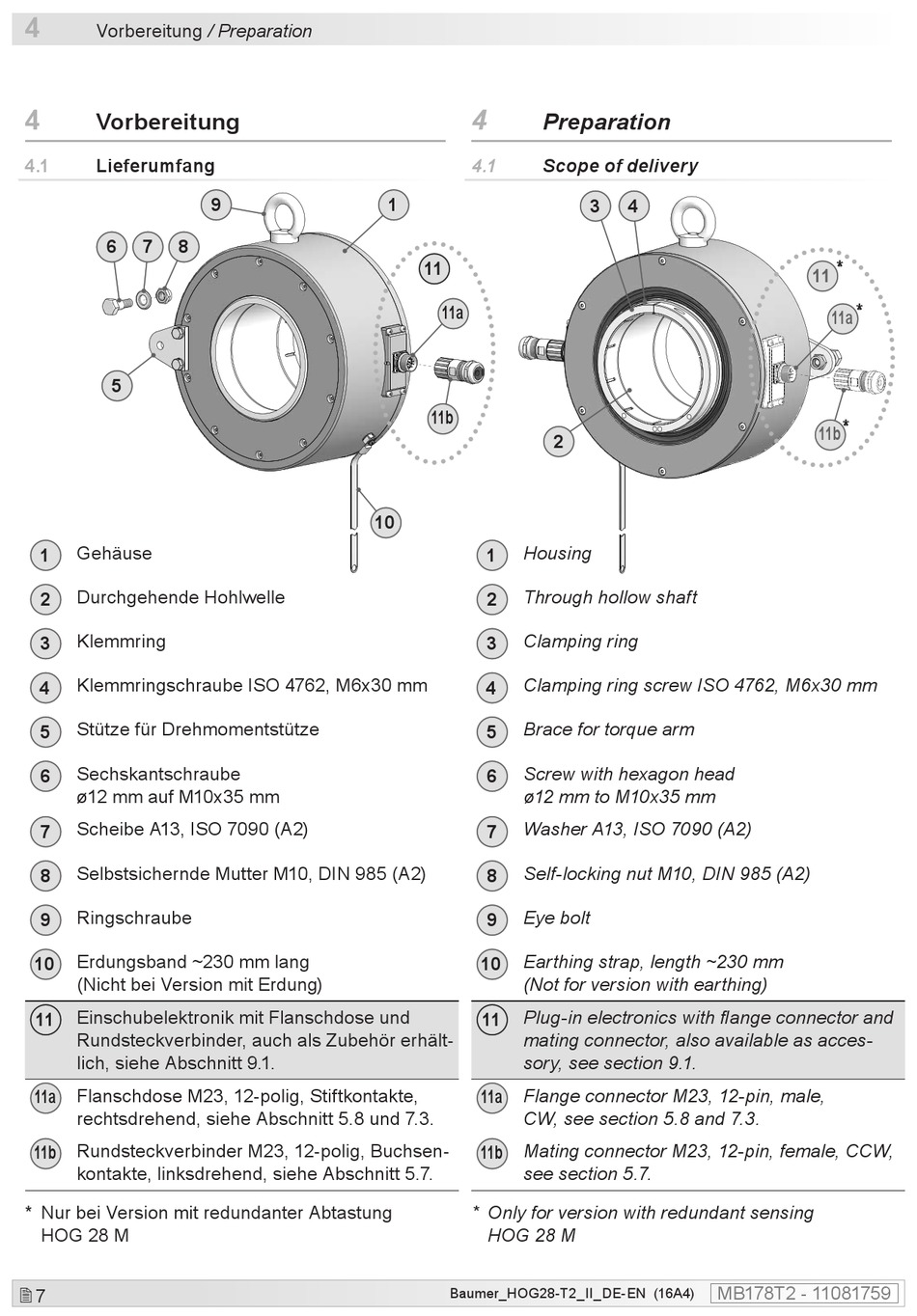

Vorbereitung; Lieferumfang; Preparation; Scope Of Delivery - Baumer Hubner Berlin HOG 28 Montage- Und Betriebsanleitung

4
Vorbereitung / Preparation
4

Vorbereitung

4.1

Lieferumfang

6 7 8
5
Gehäuse
1
Durchgehende Hohlwelle
2
Klemmring
3
Klemmringschraube ISO 4762, M6x30 mm
4
Stütze für Drehmomentstütze
5
Sechskantschraube
6
ø12 mm auf M10x35 mm
Scheibe A13, ISO 7090 (A2)
7
Selbstsichernde Mutter M10, DIN 985 (A2)
8
Ringschraube
9
Erdungsband ~230 mm lang
10
(Nicht bei Version mit Erdung)
Einschubelektronik mit Flanschdose und
11
Rundsteckverbinder, auch als Zubehör erhält-
lich, siehe Abschnitt 9.1.
Flanschdose M23, 12-polig, Stiftkontakte,
11a
rechtsdrehend, siehe Abschnitt 5.8 und 7.3.
Rundsteckverbinder M23, 12-polig, Buchsen-
11b
kontakte, linksdrehend, siehe Abschnitt 5.7.
* Nur bei Version mit redundanter Abtastung
HOG 28 M
 7
9
10
4

Preparation

4.1

Scope of delivery

1
11
11a
11b
2
Housing
1
Through hollow shaft
2
Clamping ring
3
Clamping ring screw ISO 4762, M6x30 mm
4
Brace for torque arm
5
Screw with hexagon head
6
ø12 mm to M10x35 mm
Washer A13, ISO 7090 (A2)
7
Self-locking nut M10, DIN 985 (A2)
8
Eye bolt
9
Earthing strap, length ~230 mm
10
(Not for version with earthing)
Plug-in electronics with flange connector and
11
mating connector, also available as acces-
sory, see section 9.1.
Flange connector M23, 12-pin, male,
11a
CW, see section 5.8 and 7.3.
Mating connector M23, 12-pin, female, CCW,
11b
see section 5.7.
* Only for version with redundant sensing
HOG 28 M
Baumer_HOG28-T2_II_DE-EN (16A4)
3 4
MB178T2 - 11081759
*
