Demontage Des Geberrades; Dismounting The Encoder Wheel - Baumer HUBNER BERLIN MHAP 100 Montage- Und Betriebsanleitung

7

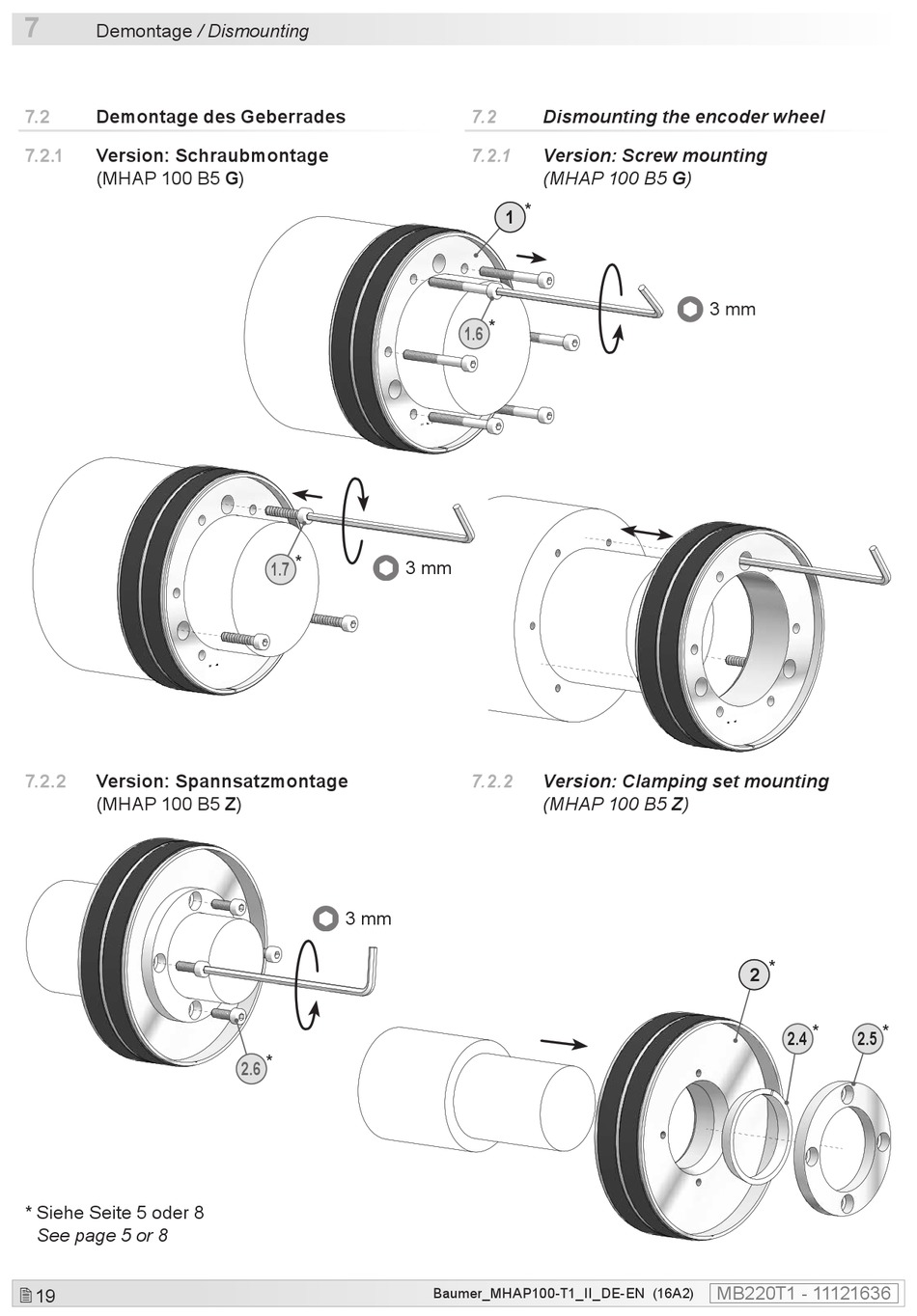

Demontage / Dismounting
7.2

Demontage des Geberrades

7.2.1 Version: Schraubmontage
(MHAP 100 B5 G)
7.2.2 Version: Spannsatzmontage
(MHAP 100 B5 Z)
* Siehe Seite 5 oder 8
See page 5 or 8
 19
*
3 mm
1.7
3 mm
*
2.6
7.2

Dismounting the encoder wheel

7.2.1 Version: Screw mounting
(MHAP 100 B5 G)
*
1
*
1.6
7.2.2 Version: Clamping set mounting
(MHAP 100 B5 Z)
Baumer_MHAP100-T1_II_DE-EN (16A2)
3 mm
*
2
* *
2.4 2.5
MB220T1 - 11121636
