Version: Heißschrumpfmontage (Mhap 100 B5 G) - Baumer HUBNER BERLIN MHAP 100 Montage- Und Betriebsanleitung

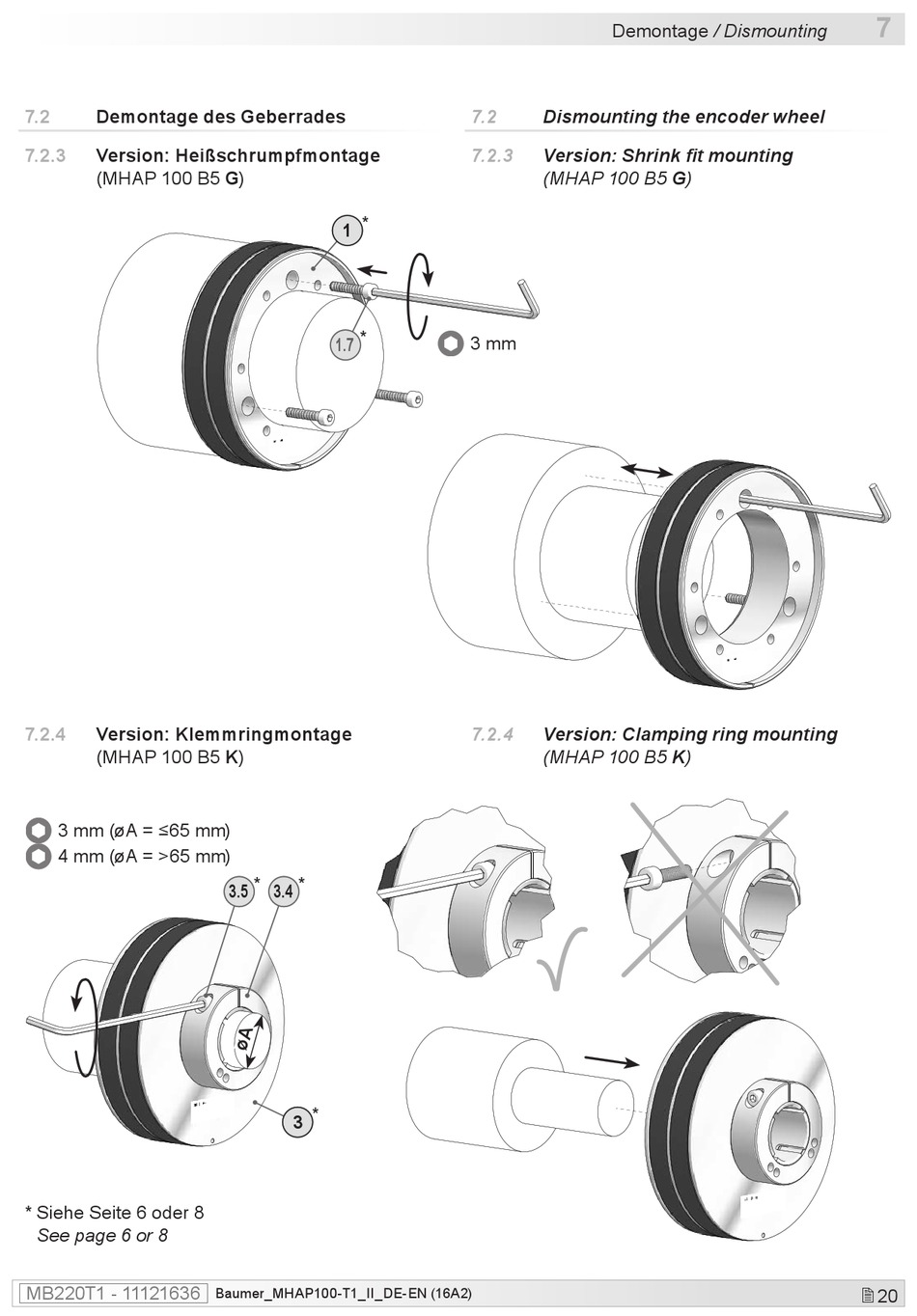

7.2 Demontage des Geberrades
7.2.3 Version: Heißschrumpfmontage
(MHAP 100 B5 G)
7.2.4 Version: Klemmringmontage
(MHAP 100 B5 K)
3 mm (øA = ≤65 mm)
4 mm (øA = >65 mm)
* Siehe Seite 6 oder 8
See page 6 or 8
MB220T1 - 11121636
1 *
*
1.7
* *
3.5 3.4
3 *
Baumer_MHAP100-T1_II_DE-EN (16A2)
Demontage / Dismounting
7.2 Dismounting the encoder wheel
7.2.3 Version: Shrink fit mounting
(MHAP 100 B5 G)
3 mm
7.2.4 Version: Clamping ring mounting
(MHAP 100 B5 K)
7
 20
