Abmessungen; Version: Schraubmontage Oder Heißschrumpfmontage (Mhap 100 B5 G); Version: Spannsatzmontage (Mhap 100 B5 Z); Dimensions - Baumer HUBNER BERLIN MHAP 100 Montage- Und Betriebsanleitung

5

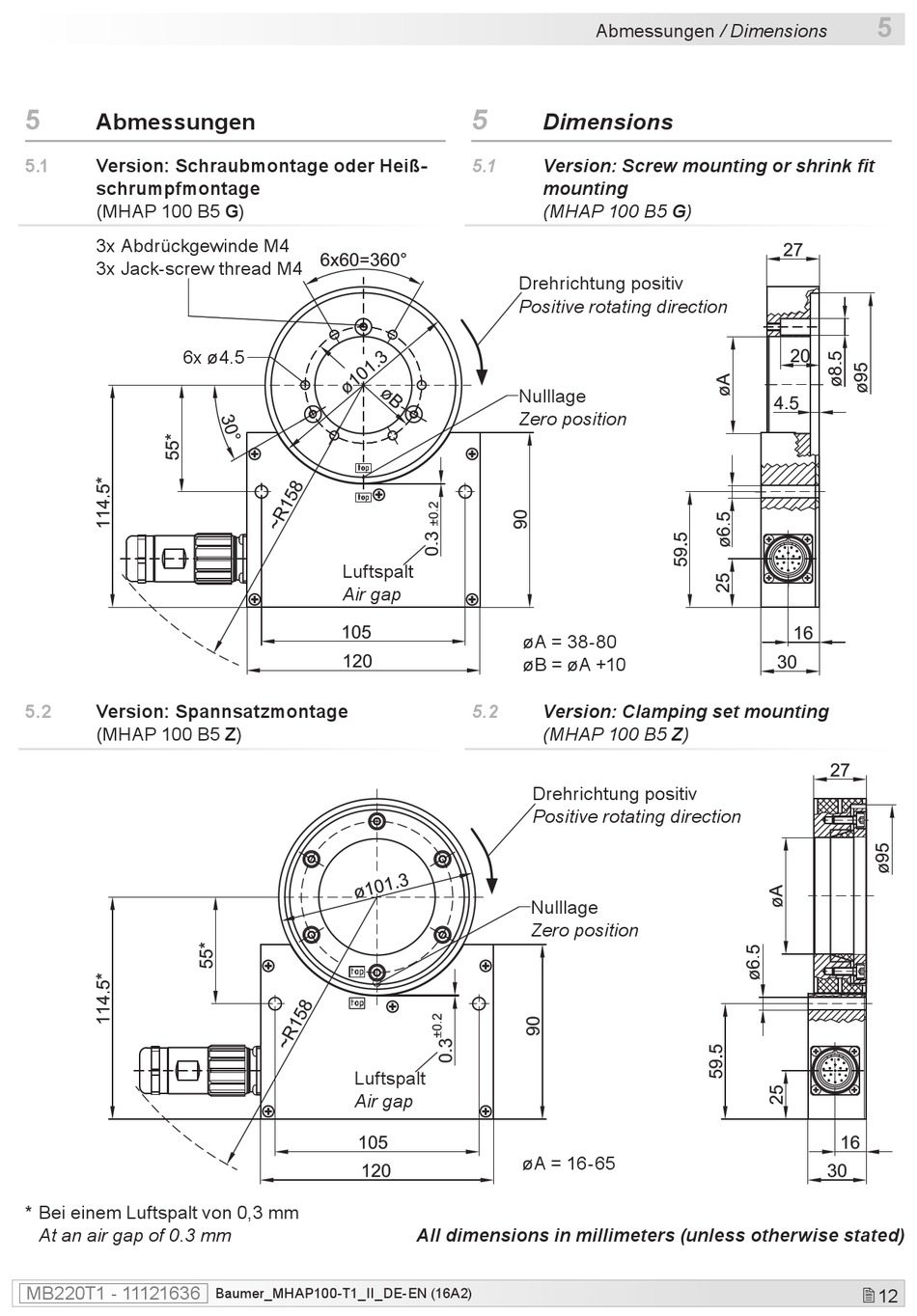

Abmessungen

5.1 Version: Schraubmontage oder Heiß-
schrumpfmontage
(MHAP 100 B5 G)
3x Abdrückgewinde M4
3x Jack-screw thread M4
6x ø4.5
5.2 Version: Spannsatzmontage
(MHAP 100 B5 Z)
* Bei einem Luftspalt von 0,3 mm
At an air gap of 0.3 mm
MB220T1 - 11121636
Luftspalt
Air gap
Luftspalt
Air gap
Baumer_MHAP100-T1_II_DE-EN (16A2)
5

Dimensions

5.1 Version: Screw mounting or shrink fit
mounting
(MHAP 100 B5 G)
Drehrichtung positiv
Positive rotating direction
Nulllage
Zero position
øA = 38-80
øB = øA +10
5.2 Version: Clamping set mounting
(MHAP 100 B5 Z)
Drehrichtung positiv
Positive rotating direction
Nulllage
Zero position
øA = 16-65
All dimensions in millimeters (unless otherwise stated)
Abmessungen / Dimensions
5
 12
