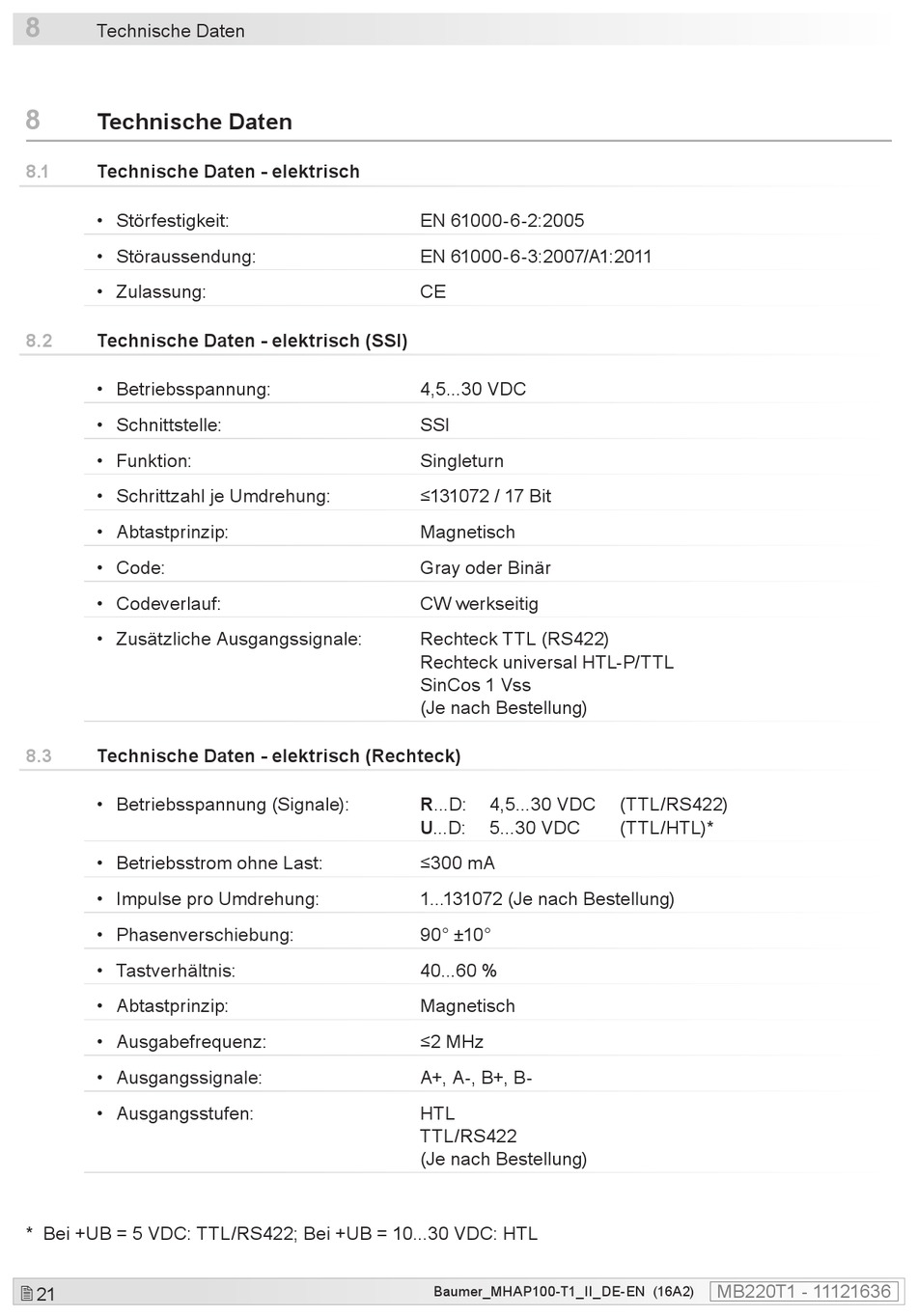

Technische Daten

8
Technische Daten
8.1

Technische Daten - elektrisch

• Störfestigkeit:
• Störaussendung:
• Zulassung:
8.2

Technische Daten - elektrisch (SSI)

• Betriebsspannung:
• Schnittstelle:
• Funktion:
• Schrittzahl je Umdrehung:
• Abtastprinzip:
• Code:
• Codeverlauf:
• Zusätzliche Ausgangssignale:
8.3

Technische Daten - elektrisch (Rechteck)

• Betriebsspannung (Signale):
• Betriebsstrom ohne Last:
• Impulse pro Umdrehung:
• Phasenverschiebung:
• Tastverhältnis:
• Abtastprinzip:
• Ausgabefrequenz:
• Ausgangssignale:
• Ausgangsstufen:
* Bei +UB = 5 VDC: TTL/RS422; Bei +UB = 10...30 VDC: HTL
 21
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
CE
4,5...30 VDC
SSI
Singleturn
≤131072 / 17 Bit
Magnetisch
Gray oder Binär
CW werkseitig
Rechteck TTL (RS422)
Rechteck universal HTL-P/TTL
SinCos 1 Vss
(Je nach Bestellung)
R...D: 4,5...30 VDC
U...D: 5...30 VDC
≤300 mA
1...131072 (Je nach Bestellung)
90° ±10°
40...60 %
Magnetisch
≤2 MHz
A+, A-, B+, B-
HTL
TTL/RS422
(Je nach Bestellung)
Baumer_MHAP100-T1_II_DE-EN (16A2)
(TTL/RS422)
(TTL/HTL)*
