ENGLISH
7.6

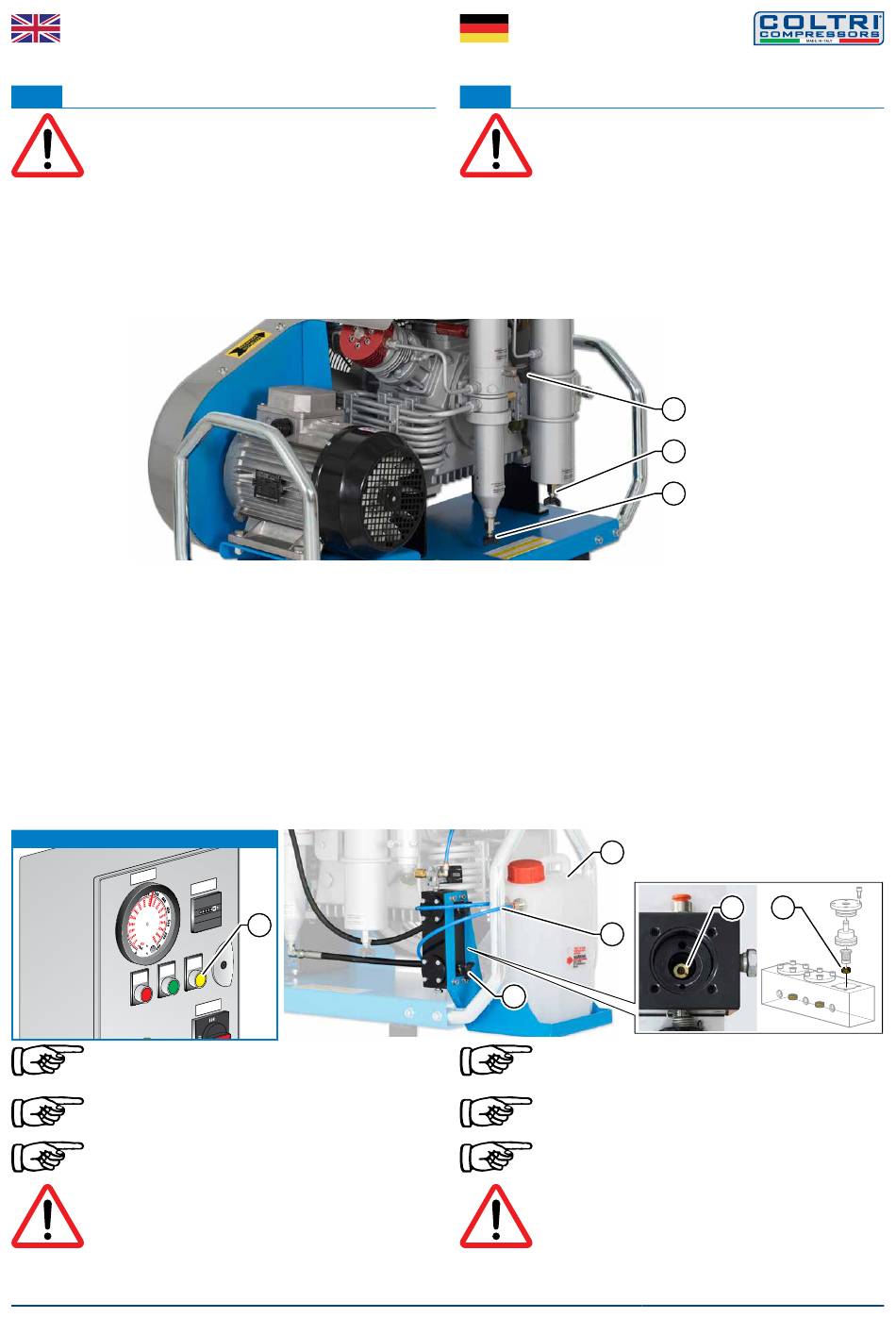

CONDENSATE DISCHARGE
DANGER: Do not carry out these tasks if the compressor has
only ju st shut down; wait for the compressor to cool.
All maintenance work must be carried out with the
compressor OFF and the power supply lead unplugged from
the mains socket.
Condensation accumulates in the condensate separator and in the filter;
the condensate must be discharged every 10-15 minutes of compressor
use.
To discharge the condensate open the drain valves (a1, a2, a3) in sequence
and collect the condensate in an appropriate recipient. Close the valves.
For compressors with automatic condensate discharge the condensate
discharge occurs automatically every 7 minutes. The yellow TEST PURGE
pushbutton (b) must be pressed every day to make sure that the discharge
valve is working properly.
The condensate is collected in a can (c); periodically check this can to
prevent overfill and consequent leakage of the condensate liquid. To empty
the can remove the condensate drain hoses (d), empty the can and collect
the condensate in a container; re-insert the hoses (d) and put the can back
in its housing.
If the condensate needs to be drained manually, use the drain taps (a) and
collect the condensate in a suitable container. Re-close the taps.
Every 250 hours replace the SINTERED FILTER (e).An outflow of condensate
water with lubricating oil is normal during refills: the quantity will depend
on the level of humidity in the air.
CONTROL PANEL (OPTIONAL)
R E
P R ES SU
SW IT CH
ST A R T
ST O P
IMPORTANT: Condensate must be disposed of according to
the instructions shown in section "9.1 Waste disposal".
IMPORTANT: Every 15 years or ever 20000 hours it will be
necessary to change the condensate separator body.
IMPORTANT: Every 5 years or ever 3000 hours it will be
necessary to change the drain valves.
DANGER: You MUST drain the condensate at the specified
intervals. Failure to observe this instruction can place staff in
serious danger and could cause serious damage or injury.
44 - 56
H O U R
M ET ER
b
TE ST
P U R G E
M A IN
SW IT CH
SMART
DEUTSCH
7.6
KONDENSATABLASS
GEFAHR: Diese Arbeiten nicht ausführen, wenn der
Kompressor gerade ausgeschaltet wurde. Warten, bis der
Kompressor abgekühlt ist.
Die Wartungsarbeiten dürfen nur bei ausgeschaltetem
Kompressor und vom Stromnetz getrenntem Stecker
vorgenommen werden.
Im Kondensatabscheider und im Filter sammelt sich Kondensat an, das
jeweils nach 10-15 Minuten Kompressorgebrauch abgelassen werden muss.
Für den Kondensatablass die Kondensatablassventile (a1, a2, a3)
nacheinander öffnen und das Kondensat in einem entsprechenden
Behälter sammeln.
Die Ventile wieder schließen.
Bei Kompressoren mit automatischem Kondensatablauf erfolgt der
Kondensatablauf automatisch alle 7 Minuten. Die gelbe Taste "TEST PURGE"
(b) muss täglich gedrückt werden, um den effektiven Betrieb des
Ablassventils zu prüfen.
Das Kondensat wird in einem Tank (c) gesammelt; den Tank
regelmäßig prüfen, um zu vermeiden, dass er zu voll ist und dadurch
Kondensationsflüssigkeit verliert. Um den Tank zu leeren, die Rohre (d)
entfernen, den Tank leeren und das Kondensat in einem speziellen Behälter
auffangen; die Rohre (d) erneut anbringen und den Tank wieder an seinen
Platz stellen.
Falls das Kondensat manuell abgelassen werden muss, die Ablasshähne (a)
verwenden und das Kondensat in einem speziellen Behälter auffangen.
Die Hähne wieder schließen.
DEN SINTERFILTER (e) alle 250 Stunden austauschen.
Der Austritt von kondensiertem Wasser mit Schmieröl ist beim Füllen
normal: Die Menge hängt vom Prozentsatz der Luftfeuchtigkeit ab.
c
d
a
HINWEIS: Das Kondensat muss nach den in Abschnitt
„9.1 Abfallentsorgung" angeführten Anweisungen entsorgt
werden.
HINWEIS: Alle 15 Jahre bzw. 20000 Betriebsstunden muss der
Kondensatabscheider ausgewechselt werden.
HINWEIS: Alle 5 Jahre bzw. 3000 Betriebsstunden müssen die
Kondensatablässe ausgewechselt werden.
GEFAHR: Das Kondensat MUSS in den angegebenen Interval-
len abgelassen werden. Die Missachtung dieser Vorschrift ist
mit ernsthaften Gefahren für die Bediener verbunden und
kann schwere Personen- und Sachschäden zur Folge haben.
a2
a3
a1
e
e
MU-SMART-0820
