5 Raumfühler installieren
Die folgenden Raumfühler können an das Uponor
Control System angeschlossen werden:
• Uponor Raumfühler T-36, 24 V
• Uponor Raumfühler T-38, 24 V
• Uponor Raumfühler T-34, 24 V
• Uponor Raumfühler T-35, 24 V
• Uponor Raumfühler T-37, 24 V
• Uponor Raumfühler T-33, 24 V
Analoge Raumfühler
•
Uponor Raumfühler T-34 und T-35:
Die Temperatur wird am Stellrad eingestellt. Das
Stellrad muss entfernt werden, um den Min.- und
Max-Sollwert am Raumfühler einzustellen.
Die beiden Raumfühler haben die gleiche
Funktionalität, sind aber unterschiedlich aufgebaut.
•
Uponor Raumfühler T-37:
Die Temperatur wird am Stellrad eingestellt. Die
Potentiometer für die Einstellungen werden von
einer Abdeckung geschützt. Das Stellrad und die
Abdeckung müssen entfernt werden, um den Min.-
und Max-Sollwert am Raumfühler einzustellen.
Der Raumfühler kann auch an einen optionalen
Bodenfühler angeschlossen werden.
•
Uponor Raumfühler T-33:
Dieser Raumfühler ist für den Einsatz im
Objektbereich bestimmt. Die Potentiometer für
die Einstellungen werden von einer Abdeckung
geschützt.
Der Raumfühler kann auch an einen optionalen
Bodenfühler angeschlossen werden.

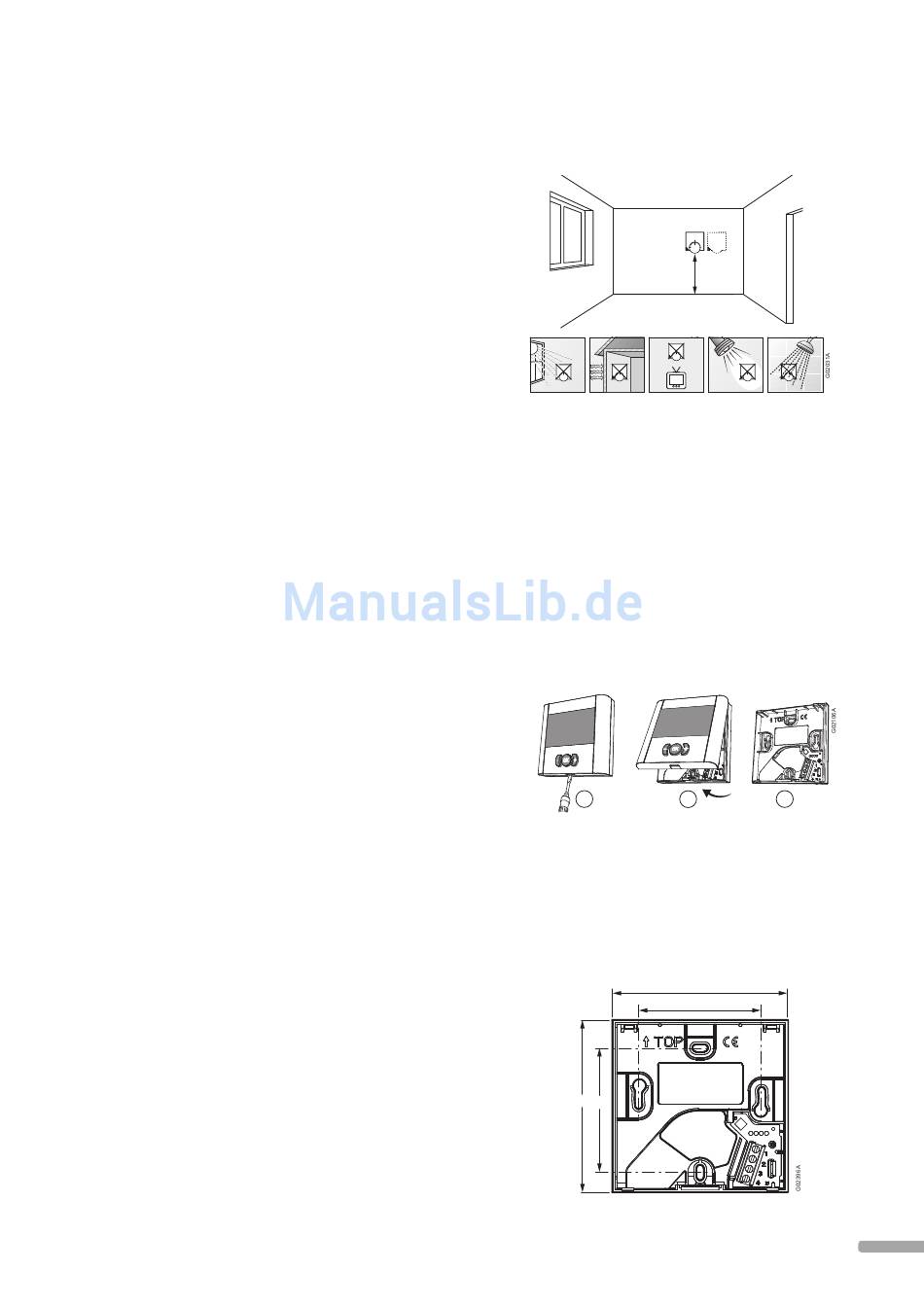

5.1 Geeigneten Standort für Raumfühler
fi nden
Gehen Sie wie folgt vor, um einen geeigneten Standort
für einen Raumfühler zu fi nden:
1. Bringen Sie den Raumfühler 1,5 m bis 1,8 m
oberhalb des Bodens an einer Innenwand an.
2. Sorgen Sie dafür, dass der Raumfühler nicht
direktem Sonnenlicht ausgesetzt wird.
3. Stellen Sie sicher, dass der Raumfühler nicht über
die Wand von der Sonne aufgeheizt wird.
4. Sorgen Sie dafür, dass der Raumfühler weit genug
von Wärmequellen entfernt angebracht wird, dazu
zählen zum Beispiel Fernseher, elektronische Geräte,
Kamine, Spotlights usw.
5. Stellen Sie sicher, dass der Raumfühler vor
Feuchtigkeitsquellen und Spritzwasser geschützt
angebracht wird. (IP20)
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
1.5–1.8 m
5.2 Uponor Raumfühler T-36 und T-38
installieren
Die Uponor Raumfühler T-36 und T-38 sind digitale
Raumfühler. Mithilfe von drei Schaltern auf der
Vorderseite wird die Sollwert- Temperatur eingestellt.
Hinweise zur Bedienung der Raumfühler fi nden Sie in
Kapitel 9 Funktion der digitalen Raumfühler.
5.2.1 Raumfühler öffnen
1. Drücken Sie vorsichtig auf die Zunge unter dem
Raumfühler- Gehäuse.
2. Heben Sie den oberen Teil des Montagerahmens ab.
2
1
5.2.2 Raumfühler montieren
Die Uponor Regelmodule T-36 und T-38 werden
einschließlich Schrauben und Dübeln geliefert.
Die Abbildung unten zeigt die erforderlichen
Montageabmessungen und die Anordnung der
Bohrlöcher.
81
60
81
60
3
1 7
