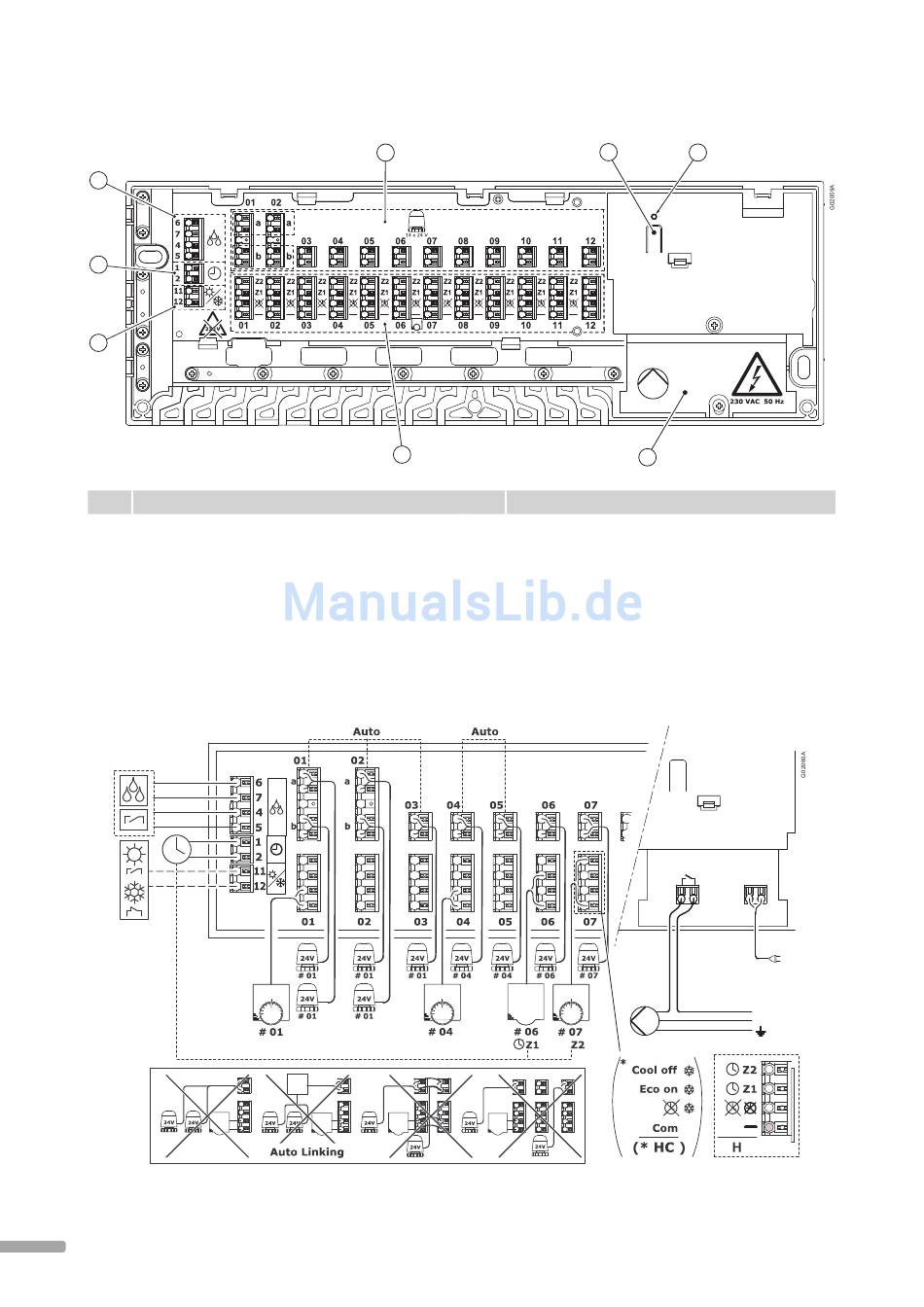

Aufbau Uponor Regelmodul C-35

3
2
1
Pos.

Beschreibung

1
Anschlüsse für das Heiz-Kühl-Relais
2
Klemmen für Schaltuhr
3 Klemmen für Taupunktfühler
4 Klemmen für 1–14 Thermoantriebe
5 Klemmen für 1–12 Raumfühler
6 230-VAC-Fach

Verdrahtungsplan C-35

4 2
4
5
Pos. Beschreibung
7
Drucktaste für den Heizmodus oder Heiz-/Kühlmodus
8
Zweifarbige Netz-Anzeige
Rot = Heizmodus
Grün = Heiz-/Kühl-Modus
Off = Stromversorgung aus
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
7 8
6
PUMP
L N
230 V AC
L 230 V AC
N
