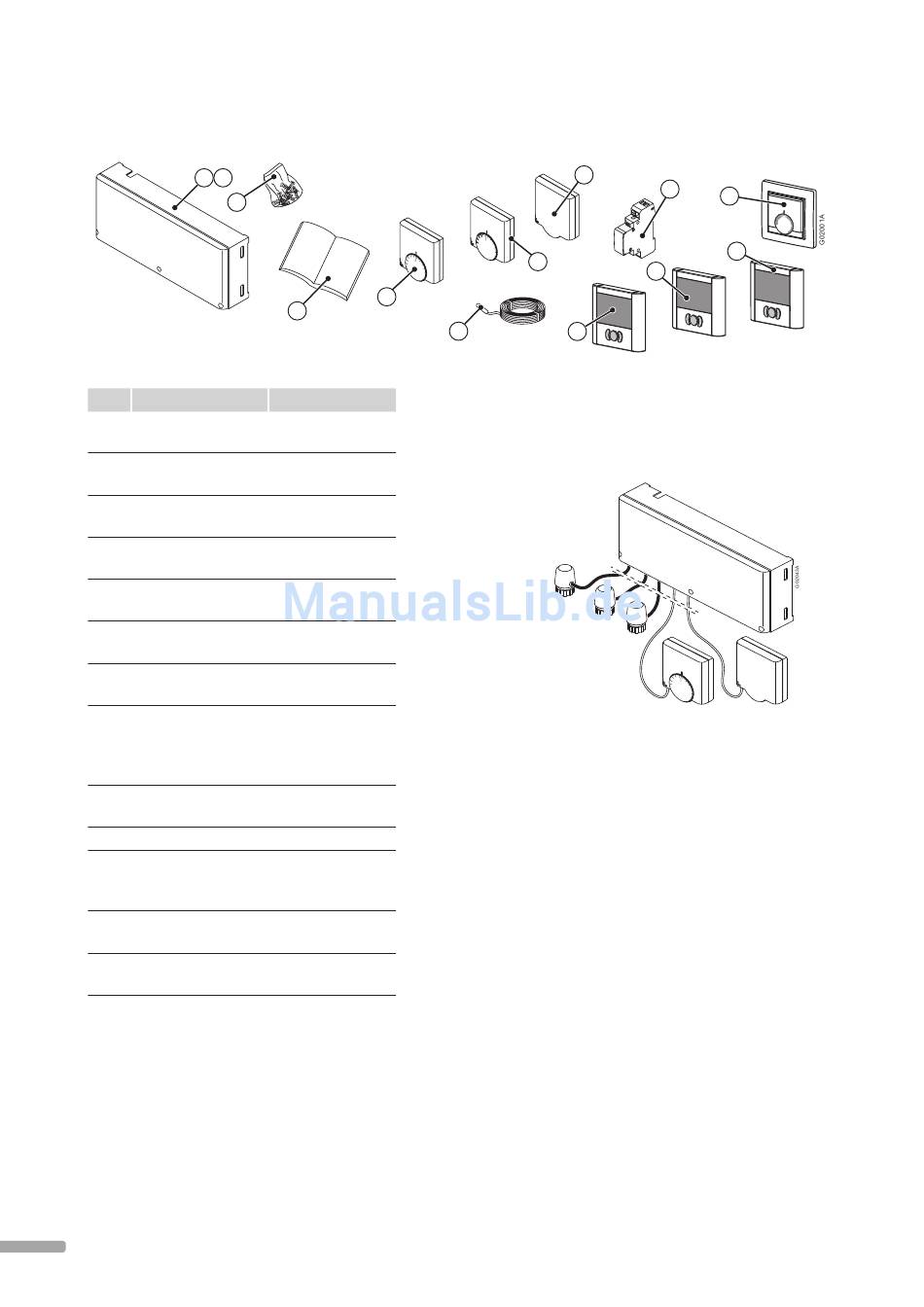

3.3 Die Komponenten des Uponor Control Systems

A1 A2
B
Pos. Uponor Bezeichnung Beschreibung
A1
Uponor Regelmodul,
C-33, 24 V
A2 Uponor Regelmodul,
C-35, 24 V
B
C
D
Uponor Raumfühler
T-35
E Uponor Raumfühler
T-37
F Uponor Raumfühler
T-33
G Uponor Bodenfühler
H Uponor Relais
I Uponor Schaltuhr I-36 Optionale Schaltuhr
J Uponor Raumfühler
T-38
K
Uponor Raumfühler
T-36
L Uponor Raumfühler
T-34
6
D
C
Regelmodul mit 6
Kanälen
Regelmodul mit 12
Kanälen
Montageschrauben
und -dübel
Montage- und
Bedienungsanleitung
Raumfühler
Raumfühler für
Bodenfühler
Raumfühler
Objektbereich
Bodenfühler für
die Thermostate
T-36,T-38, T-33 und
T-37 (optional)
Optionales Heiz-/
Kühl-Relais
Raumfühler
mit Schaltuhr-
Funktionen
Digitaler Raumfühler
Raumfühler für
Unterputz- Montage
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
F
E
G I
3 . 3 . 1 R e g e l m o d u l e
Das Uponor Control System enthält zwei mögliche
Regelmodule. Die Abbildung unten zeigt ein
Regelmodul mit Thermoantrieben und Raumfühlern.
Uponor Regelmodul, C-33, 24 V
Das Uponor Regelmodul, C-33 steuert bis zu 6
Raumfühler und 8 Thermoantriebe an, die an die
Flächenheizung angeschlossen sind.
Das Regelmodul steuert die Thermoantriebe gemäß der
von jedem Raumfühler eingehenden Information und
gemäß den Systemparameter-Einstellungen.
Das Regelmodul sitzt üblicherweise in der Nähe der
Verteiler der Flächenheizung.
Das Thermoantrieb-Fenster zeigt an, ob ein Ventil offen
oder geschlossen ist.
Uponor Regelmodul, C-35, 24 V
Das Uponor Regelmodul C-35 steuert bis zu 12
Raumfühler und 14 Thermoantriebe an, die an die
Flächenheizung angeschlossen sind.
Das Regelmodul aktiviert die Thermoantriebe gemäß
der von jedem Raumfühler eingehenden Information
und gemäß den Systemparameter-Einstellungen.
Das Regelmodul sitzt üblicherweise in der Nähe der
Verteiler der Flächenheizung.
H
L
K
J
