4.4 Anschlussbeispiele
Im folgenden Kapitel fi nden Sie mehrere
Anschlussbeispiele:
•
4.4.1 Uponor Regelmodul C-33,
•
4.4.2 Uponor Regelmodul C-35 mit drei
Raumfühlern, ohne Schaltuhr
•
4.4.3 Uponor Regelmodul C-35 mit vier
Raumfühlern, ohne Schaltuhr,
•
4.4.4 Uponor Regelmodul C-35 mit vier
Raumfühlern und Schaltuhr,
•
4.4.5 Uponor Regelmodul C-35 mit vier
Raumfühlern, Schaltuhr und Heiz-Kühl-Schalter

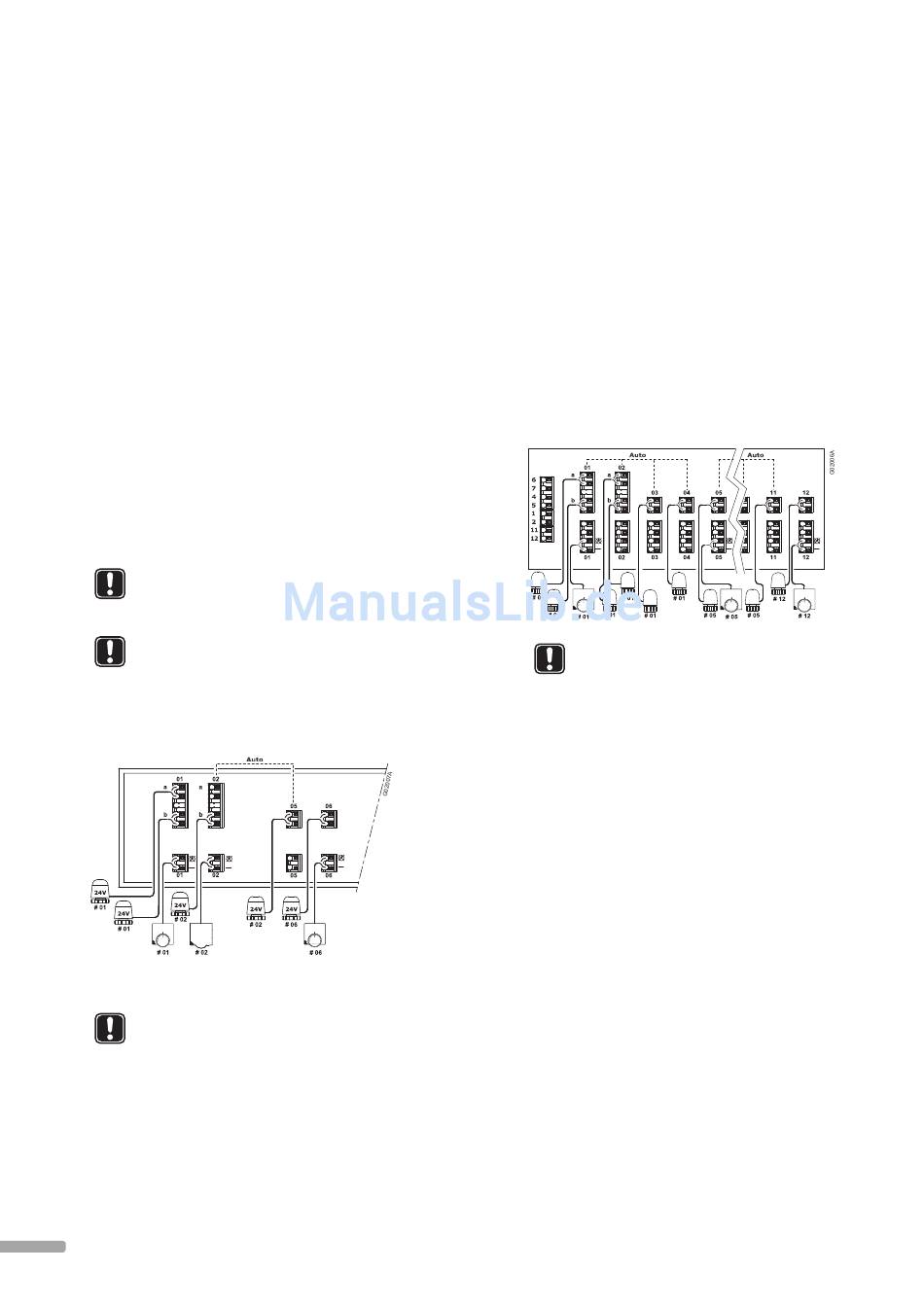

4.4.1 Uponor Regelmodul C-33
Unten ist ein Anschlussbeispiel für das Uponor
Regelmodul C-33 abgebildet.
•
Der Raumfühler #01 steuert die Thermoantriebe an
Kanal 01a und 01b.
•
Der Raumfühler #02 steuert die Thermoantriebe an
Kanal 02b und 05.
•
Der Raumfühler #06 steuert den Thermoantrieb an
Kanal 06.
Z U B E A C H T E N !
Die Schaltuhr kann nicht mit dem 6-Kanal-
Regelmodul verwendet werden.
Z U B E A C H T E N !
Der ECO-Modus steht nicht für das 6-Kanal-
Regelmodul zur Verfügung.
Die Anlage läuft dann im Standardbetrieb, d. h. die
Raumfühler regeln die Temperatur in jedem Raum
gemäß den vorgegebenen Temperaturen.
Siehe auch den Verdrahtungsplan auf dem
Ausklappblatt.
Z U B E A C H T E N !
Wenn Raumfühler und Thermoantriebe an das
Uponor Regelmodul angeschlossen werden,
müssen die Auto-Linking-Regeln genau
befolgt werden. Siehe Kapitel 4.3.2 Auto-
Linking,
Die Nichtbeachtung der Auto-Linking-
Regeln führt zu Fehlfunktionen des Uponor
Regelmoduls.
1 4
4.4.2 Uponor Regelmodul C-35 mit drei
Raumfühlern, ohne Schaltuhr
Unten ist ein Anschlussbeispiel für das Uponor
Regelmodul C-35 mit drei Raumfühlern abgebildet.
•
Der Raumfühler #01 steuert die Thermoantriebe an
Kanal 01a, 01b, 02a, 02b, 03 und 04.
•
Der Raumfühler #05 steuert alle Thermoantriebe an
Kanal 05 bis 11.
•
Der Raumfühler #12 steuert den Thermoantrieb an
Kanal 12.
Die Anlage läuft dann im Standardbetrieb, d. h. die
Raumfühler regeln die Temperatur in jedem Raum
gemäß den vorgegebenen Temperaturen.
Siehe auch den Verdrahtungsplan auf dem
Ausklappblatt.
4.4.3 Uponor Regelmodul C-35 mit vier
Raumfühlern, ohne Schaltuhr
Unten ist ein Anschlussbeispiel für das Uponor
Regelmodul C-35 mit vier Raumfühlern abgebildet.
•
Der Raumfühler #01 steuert die Thermoantriebe an
Kanal 01a, 01b, 02a und 02b.
•
Der Raumfühler #03 steuert die Thermoantriebe an
Kanal 03 und 04.
•
Der Raumfühler #05 steuert alle Thermoantriebe an
Kanal 05 bis 11.
•
Der Raumfühler #12 steuert den Thermoantrieb an
Kanal 12.
Die Anlage läuft dann im Standardbetrieb, d. h. die
Raumfühler regeln die Temperatur in jedem Raum
gemäß den vorgegebenen Temperaturen.
Siehe auch den Verdrahtungsplan auf dem
Ausklappblatt.
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Z2
Z2
Z1
Z1
Z U B E A C H T E N !
Wenn Raumfühler und Thermoantriebe an das
Uponor Regelmodul angeschlossen werden,
müssen die Auto-Linking-Regeln genau
befolgt werden. Siehe Kapitel 4.3.2 Auto-
Linking,
Die Nichtbeachtung der Auto-Linking-
Regeln führt zu Fehlfunktionen des Uponor
Regelmoduls.
