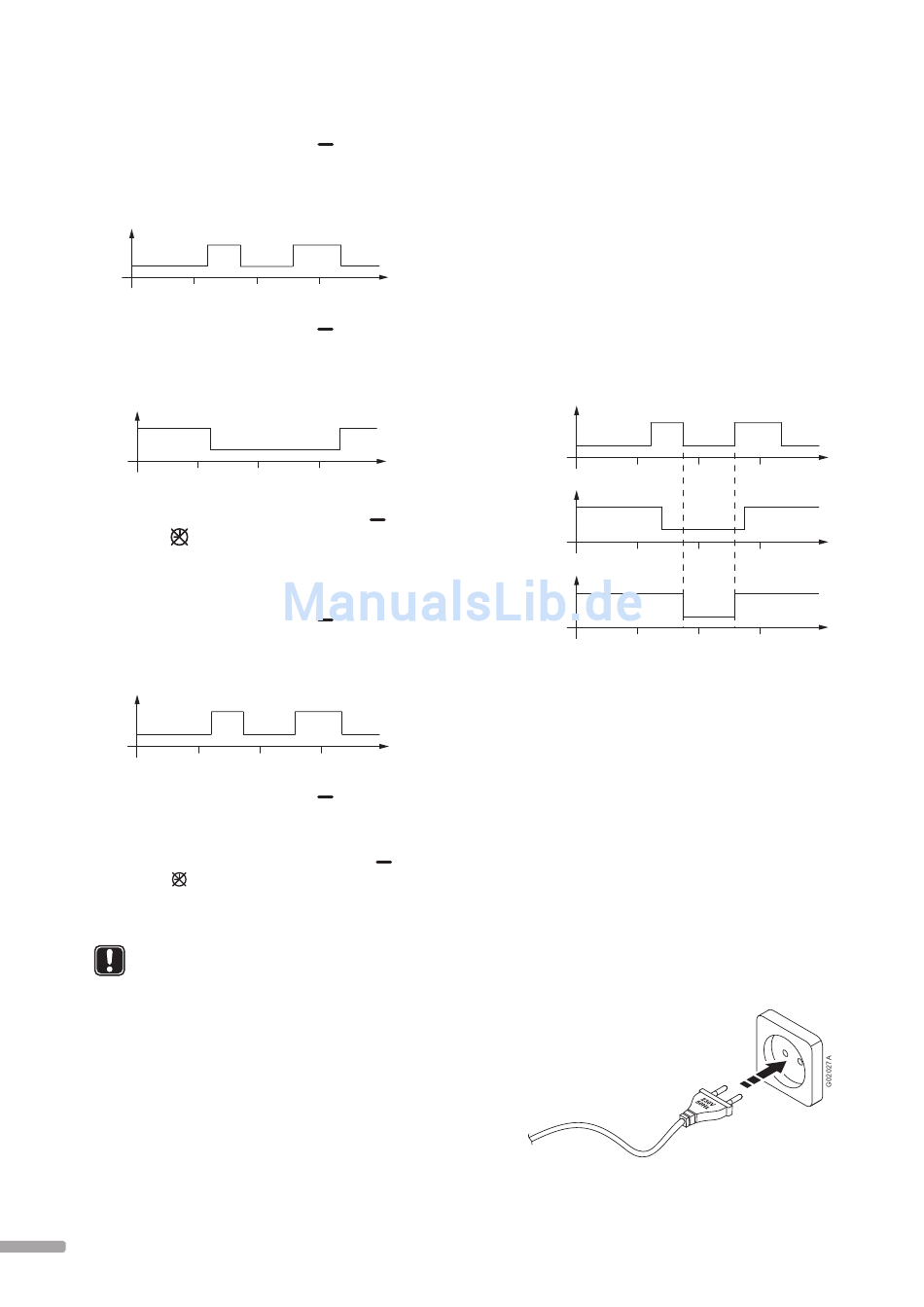

Heizmodus
•
Raumfühler #01 ist angeschlossen an
und Z1- Klemmen. Die Heizfunktion schaltet
gemäß Zeitschaltprogramm Z1 zwischen Normal-
und ECO-Modus hin und her.
Heizung Schaltuhrzone 1 (Z1)
Normal
ECO
Nacht
Morgen
0 h 00
6 h 00
12 h 00
•
Raumfühler #03 ist angeschlossen an
und Z2-Klemmen (Kühlfunktion aus). Die
Heizfunktion schaltet gemäß Zeitschaltprogramm
Z2 zwischen Normal- und ECOModus hin und her.
Heizung Schaltuhrzone 2 (Z2)
Normal
ECO
Nacht
Morgen
0 h 00
6 h 00
12 h 00
•
Raumfühler #05 und #12 sind angeschlossen an
(Com) und
Klemmen (keine Schaltuhrsteu-
erung). Die Anlage heizt konstant im Normal-Modus.
Kühlmodus
•
Raumfühler #01 ist angeschlossen an
und Z1-Klemmen. Die Kühlfunktion schaltet gemäß
Zeitschaltprogramm Z1 zwischen Normal- und
ECO-Modus hin und her.
Kühlung Schaltuhrzone 1 (Z1)
Normal
ECO
Nacht
Morgen
0 h 00
6 h 00
12 h 00
•
Raumfühler #03 ist angeschlossen an
und Z2- Klemmen (Kühlfunktion aus). Im
Kühlmodus erfolgt kein Kühlen dieses Raums.
•
Raumfühler #05 und #12 sind angeschlossen an
(Com) und
Klemmen (keine Schaltuhrsteu-
erung). Die Anlage kühlt konstant im Normal-Mo-
dus.
Z U B E A C H T E N !
Wenn Raumfühler und Thermoantriebe an das
Uponor Regelmodul angeschlossen werden,
müssen die Auto-Linking-Regeln genau
befolgt werden. Siehe Kapitel 4.3.2 Auto-
Linking,
Die Nichtbeachtung der Auto-Linking-
Regeln führt zu Fehlfunktionen des Uponor
Regelmoduls.
1 6
(Com)
Nachmittag
Nacht
18 h 00
24 h 00
(Com)
Nachmittag
Nacht
18 h 00
24 h 00
(Com)
Nachmittag
Nacht
18 h 00
24 h 00
(Com)
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Kühlmodus mit Uponor Schaltuhr I-36
Wenn eine Uponor Schaltuhr I-36 an das Uponor
Regelmodul C- 35 angeschlossen ist und das System
im Kühlmodus läuft, werden Zone 1 und Zone 2
automatisch zu einer Zone kombiniert. Die kombinierte
Zone umfasst somit Zone 1 und Zone 2.
In dieser Zone hat der Normal-Modus immer Vorrang
vor dem ECO-Modus. Wenn Zone 1 oder Zone 2
auf den Normal-Modus programmiert ist, ist die
kombinierte Zone im Normal-Modus.
Die kombinierte Zone läuft nur dann im ECO-Modus,
wenn sowohl Zone 1 als auch Zone 2 auf den ECO-
Modus programmiert sind. Siehe Diagramm unten.
Zone 1
Normal
ECO
Zone 2
Normal
ECO
Kombinierte Zone
Normal
ECO
Nacht
Morgen
0 h 00
6 h 00
12 h 00
4.5 Regelmodul an das Stromnetz
(Wechselstrom) anschließen
Installation des Regelmoduls abschließen:
1. Prüfen Sie, ob die Verkabelung komplett ist und
korrekt ausgeführt wurde:
•
Raumfühler
•
Thermoantriebe
•
Schaltuhr
•
Heiz-Kühl-Schalter
•
Umwälzpumpe
2. Stellen Sie sicher, dass das 230-VAC-Fach
des Regelmoduls geschlossen und die
Befestigungsschraube angezogen ist.
3. Schließen Sie das Stromkabel an eine 230-VAC-
Steckdose an.
Nachmittag
Nacht
18 h 00
24 h 00
