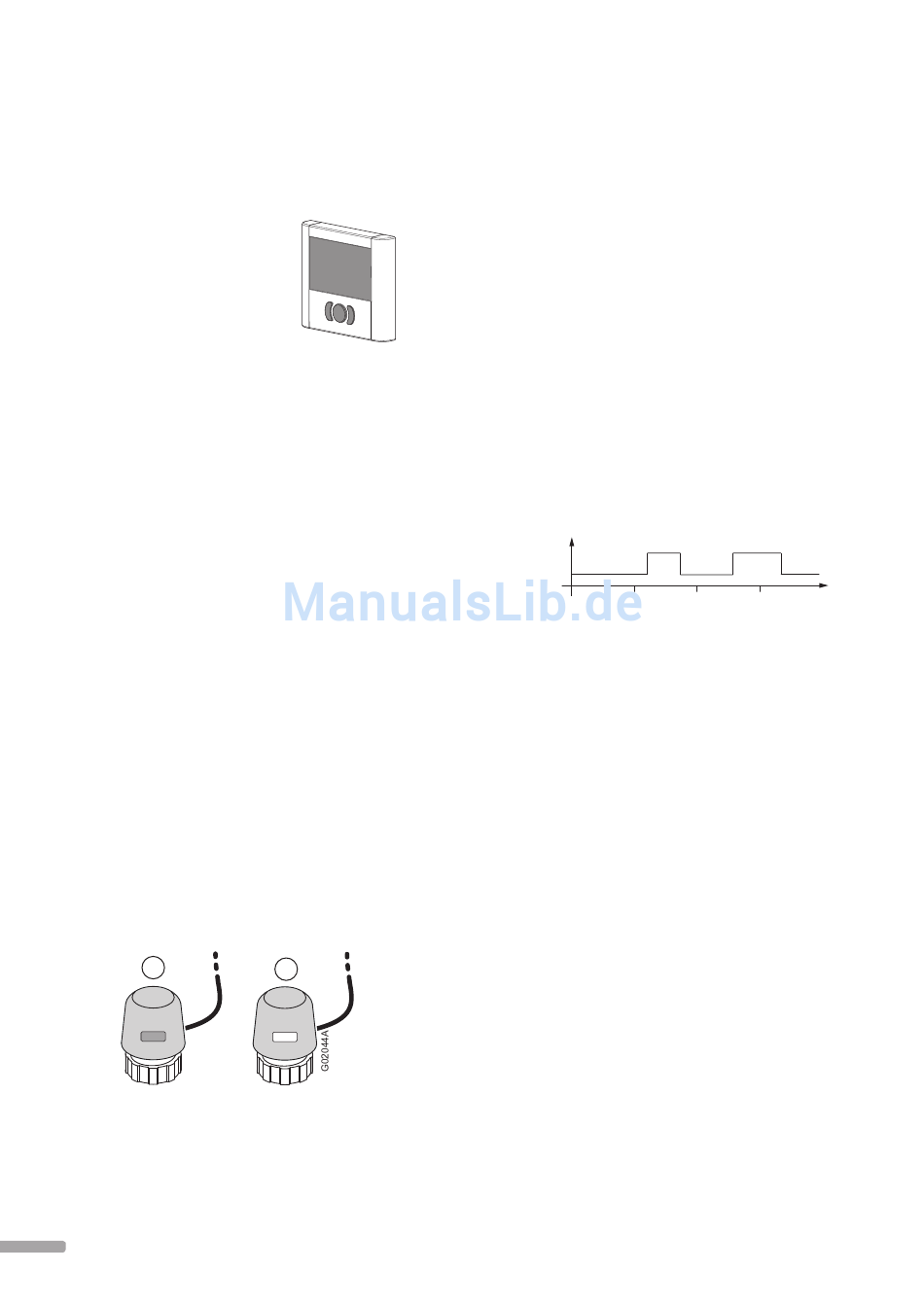

3.3.3 Schaltuhr
Die Uponor Schaltuhr I-36 kann zur Systemsteuerung
angeschlossen werden.
Uponor Schaltuhr I-36, 24 V
Hauptleistungsmerkmale:
•
ECO-/Normal-Modus
programmierbar für zwei Zonen
•
Voreingestellte veränderbare
Programme für Werktage/
Wochenende/Woche
•
Datum und Uhrzeit, mit
Sommer-/Winterzeitumstellung, stromausfallsicher
•
Sperr-Modus, Standby-Modus
•
Permanenter Korrektur-Modus möglich
•
Umschalten zwischen Normal- und ECO-Modus
kann programmiert werden
•
Verborgenes Reset
•
Potenzialfreier Kontakt für erzwungenen ECO-
Modus
•
Stromversorgung durch das Regelmodul (keine
Batterien)
Das Display zeigt Folgendes an:
•
Raumtemperatur in zwei Zonen
•
Normal- oder ECO-Modus
•
Urlaubsmodus
•
Uhrzeit und Datum
•
Sperranzeige
•
Standby-Modus
3.3.4 Uponor Thermoantriebe
Uponor Thermoantriebe werden auf den Ventilen der
Verteiler montiert
Wenn der Raumfühler erfasst, dass die Temperatur unter
den Sollwert abgefallen ist, sendet das Regelmodul ein
Signal zum Thermoantrieb, um das Ventil zu öffnen. Das
Anzeigefenster des Thermoantriebs ist weiss.
Wenn der Raumfühler erfasst, dass die Temperatur den
Sollwert übersteigt, sendet das Regelmodul ein Signal
zum Thermoantrieb, um das Ventil zu schließen. Das
Anzeigefenster des Thermoantriebs wird dunkel.
A
A
Der Thermoantrieb hat das Ventil geschlossen –
dunkle Anzeige
B
Der Thermoantrieb hat das Ventil geöffnet – helle
Anzeige
8
- O K
+
B
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
3.4 Funktion
Das Uponor Control System dient zur Steuerung von
Flächenheizungen. Es kann zudem kombinierte Heiz-/
Kühlsysteme regeln.
Die an das Regelmodul angeschlossenen Raumfühler
steuern die Thermoantriebe an den Verteilern.
Wenn ein Raumfühler einer Heizanlage erfasst, dass die
Temperatur in einem Raum unter den Sollwert abfällt,
öffnet das Regelmodul die Thermoantriebe.
Wenn ein Raumfühler in einer Heizanlage erfasst, dass
die Temperatur in einem Raum den Sollwert übersteigt,
schließt das Regelmodul die Thermoantriebe.
3.4.1 Normal- und ECO-Modus
Ist eine Schaltuhr an das Regelmodul angeschlossen,
kann die Temperatur zwischen dem Normal- und dem
ECO-Modus (Sparmodus) und den entsprechenden
Temperaturen hin- und hergeschaltet werden. Siehe
Beispiel unten.
HeizungSchaltuhrzone 1 (Z1)
Normal
ECO
Nacht
Morgen
0 h 00
6 h 00
12 h 00
Das Diagramm zeigt, dass das System am Morgen und
späten Nachmittag im Normal-Modus heizt, während
es während der Nacht und in der Mitte des Tages, wenn
das Haus in der Regel leer ist, im ECO-Modus ist.
Mithilfe von zwei verschiedenen Zeitschaltprogrammen
kann die Temperatur in verschiedenen Räumen
individuell gesteuert werden.
Nachmittag
Nacht
18 h 00
24 h 00
