Pos. Symbol
Beschreibung
H
Heiz-/Kühlbedarf
• 0 Wellen werden angezeigt, wenn
die manuelle Abgleichfunktion
gewählt ist und kein Heiz- oder
Kühlbedarf besteht.
• 4 Wellen werden angezeigt, wenn
die manuelle Abgleichfunktion
gewählt ist und Heiz- oder
Kühlbedarf besteht
• Abwechselnde Anzeige von 0 bis
3 Wellen, wenn die automatische
Abgleichfunktion gewählt ist
I
OK-Anzeige. Bestätigt eine
OK
aktivierte Funktion.
9.2 Bedientasten
Mit den folgenden drei Tasten werden die Uponor
Raumfühler bedient:
Taste
Beschreibung
Verwenden Sie die OK-Taste, um:
OK
• das Einstellungen-Menü aufzurufen/
zu verlassen
• eine Einstellung zu bestätigen
• den Normal-/ECO-Modus aufzurufen/
zu verlassen
Die Minus- und Plus-Tasten werden
-
+
verwendet, um:
• den Temperatur-Sollwert einzustellen
• zwischen dem Normal- und dem ECO-
Modus hinund herzuschalten
• Einstellungen im Einstellungen-Menü
zu ändern
• den Sperrmodus aufzurufen/verlassen
(gleichzeitig 3 Sekunden gedrückt
halten)

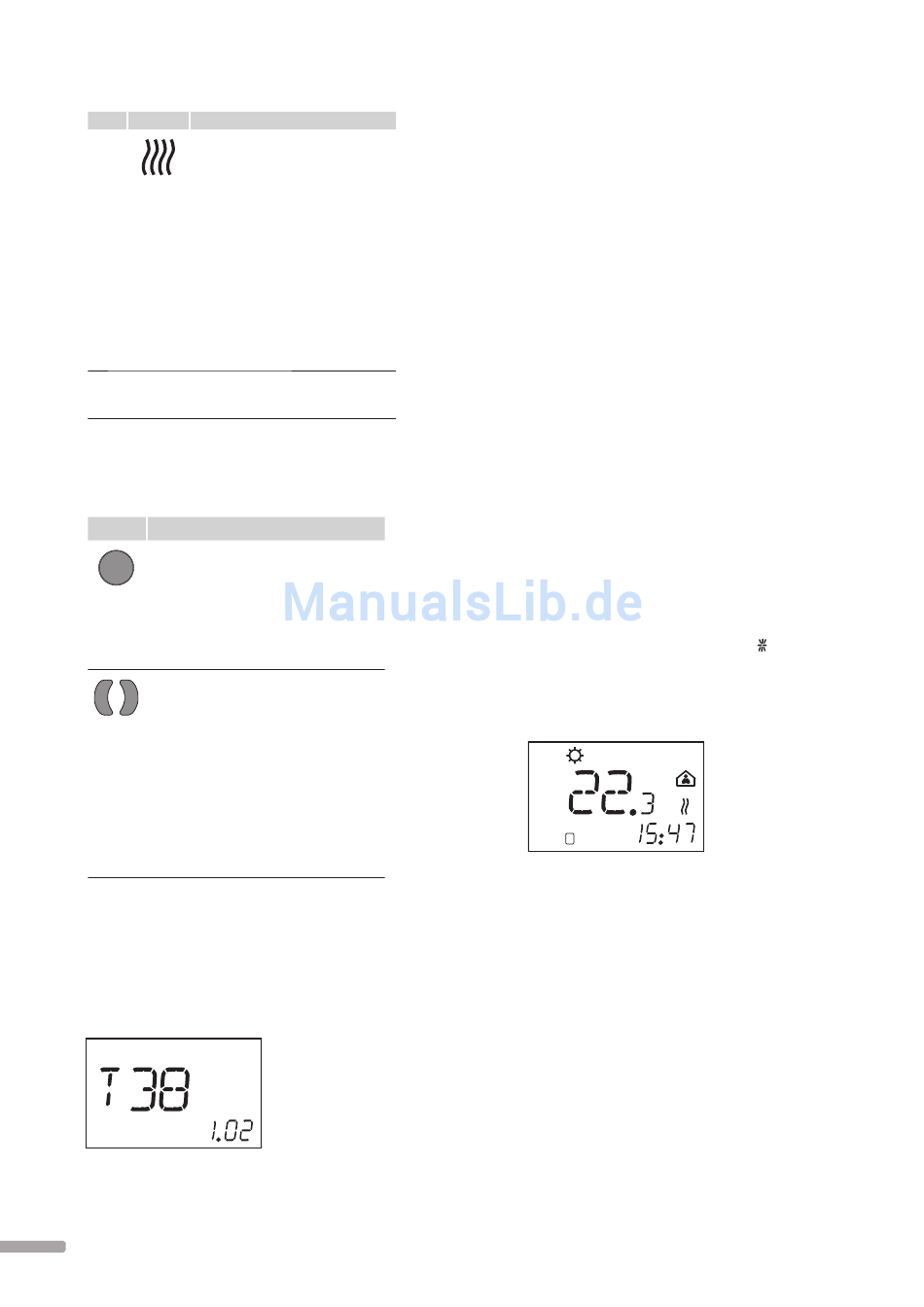

9.3 Einschalten
Beim Einschalten werden drei Sekunden lang die
Raumfühler- Bezeichnung (T-36 oder T-38) und
die Software-Version angezeigt. Danach wird der
Betriebsmodus des Raumfühlers aktiviert.
Beispiel:
2 6
9.4 Betriebsmodus
Displayanzeige im Betriebsmodus
Im Betriebsmodus zeigt das Display Folgendes an:
Zu beachten: Die unten aufgelisteten Modi werden
unten in den Kapiteln 9.5 bis 9.15 beschrieben.
•
Raumtemperatur in Grad Celsius
•
Heiz- oder Kühlsymbol, je nachdem, welche
Funktion aktiv ist
•
ECO- oder Normal-Modus-Symbol, je nachdem,
welche Funktion aktiv ist
•
Heiz-/Kühlbedarf-Symbol, wenn entsprechender
Bedarf vorliegt
•
Standby-Symbol, wenn das System im Standby-
Modus ist
•
Urlaubsmodus-Symbol und verbleibende Tage, wenn
das System im Urlaubsmodus ist
•
Sperrmodus-Symbol, wenn der Raumfühler im
Sperrmodus ist
•
Symbol für die manuelle Korrektur, wenn das
System im erzwungenen Normal- oder ECO-Modus
ist
•
Wenn ein angeschlossener Bodenfühler defekt ist,
wird dies mit einem blinkenden Stern
der Raumtemperatur angezeigt.
•
(Gilt nur für T-38) Wochentag und Uhrzeit
Beispiel:
1 2 3 4 5 6 7
Im Beispiel oben wird Folgendes angezeigt:
•
Das System ist im Heizmodus.
•
Die Raumtemperatur beträgt 22,3 °C.
•
Das System ist im Normal-Modus.
•
Die automatische Abgleichfunktion ist aktiv, es
besteht Heizbedarf.
•
Heute ist Donnerstag.
•
Es ist 15:47 Uhr.
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
links von
° C
