6 Uponor Schaltuhr I-36 für C-35 installieren
Die Uponor Schaltuhr I-36 für C-35 ist eine digitale
Schaltuhr mit drei Tasten auf der Vorderseite, mit denen
die verschiedenen Zeitschalt-Funktionen eingestellt
werden.
Hinweise zur Bedienung der Raumfühler fi nden Sie in
Kapitel 9 Funktion der digitalen Raumfühler.

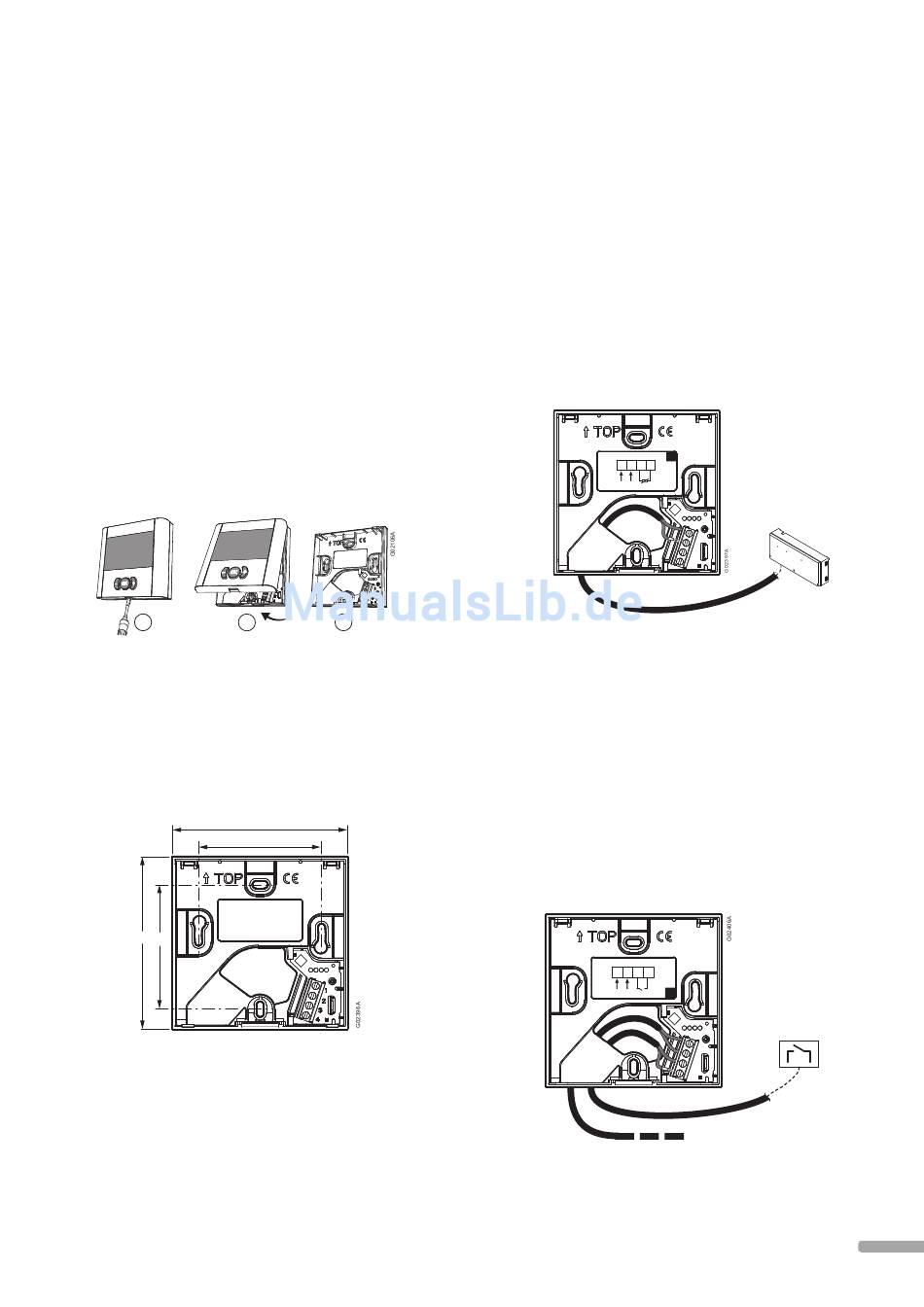

6.1 Uponor Schaltuhr I-36 öffnen
Gehen Sie wie folgt vor, um die Uponor Schaltuhr I-36
zu öffnen:
1. Drücken Sie vorsichtig auf die Zunge unter dem
Raumfühler- Gehäuse.
2. Heben Sie den oberen Teil des Montagerahmens ab.
1
2
6.2 Uponor Schaltuhr I-36 montieren
Die Uponor Schaltuhr I-36 wird einschließlich Schrauben
und Dübeln geliefert.
Die Abbildung unten zeigt die erforderlichen
Montageabmessungen und die Anordnung der
Bohrlöcher.
81
60
81
60
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
3
6.3 Schaltuhr I-36 ans Regelmodul
anschließen
Gehen Sie wie folgt vor, um die Uponor Schaltuhr I-36
an das Regelmodul anzuschließen:
1. Führen Sie die beiden Adern des Schaltuhrkabels in
die Klemmen mit der Kennzeichnung 1 und 2 ein.
2. Ziehen Sie die Schrauben an, die die Adern in der
Klemmleiste fi xieren.
1
2
3
4
C C S S
Power Ext
1
2
3
4
Der Anschluss des Kabels an das Regelmodul ist
beschrieben in Kapitel 4.3 Komponenten an das
Regelmodul anschließen.
6.4 Optionalen potenzialfreien Kontakt
anschließen
Sie können einen potenzialfreien Kontakt an die Uponor
Schaltuhr I-36 anschließen, zum Beispiel den Uponor
SMSKoppler R-56.
1. Führen Sie die beiden Adern des Kontaktkabels in
die Klemmen mit der Kennzeichnung 3 und 4 ein.
2. Ziehen Sie die Schrauben an, die die Adern in der
Klemmleiste fi xieren.
1
2
3
4
C C In In
Power Ext
1
2
3
4
2 1
