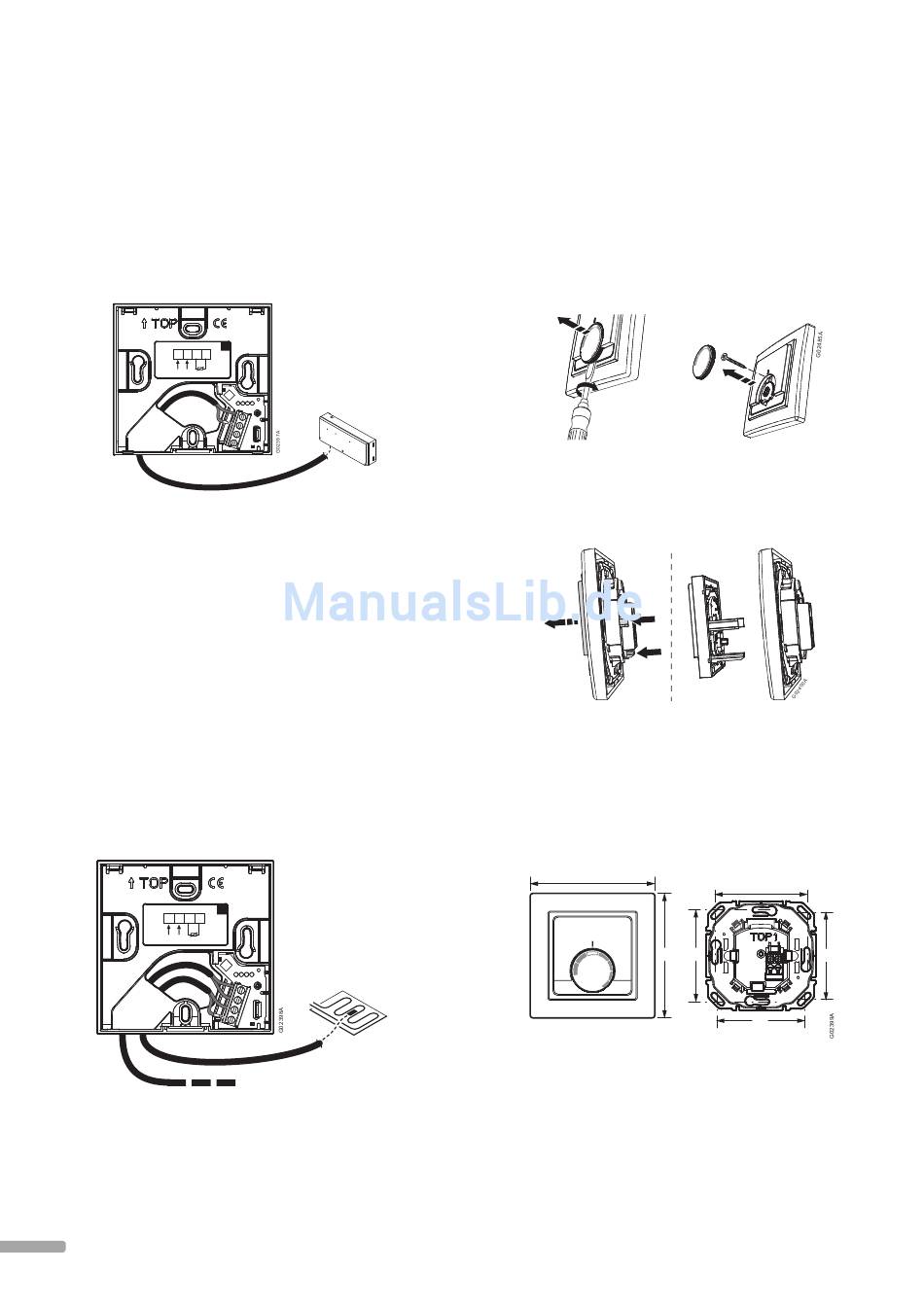

5.2.3 Raumfühler an Regelmodul
anschliessen
Gehen Sie wie folgt vor, um den Raumfühler an das
Regelmodul anzuschließen:
1. Führen Sie die beiden Adern des Raumfühlerkabels
in die Klemmen mit der Kennzeichnung 1 und 2 ein.
2. Ziehen Sie die Schrauben an, die die Adern in der
Klemmleiste fi xieren.
1
2
3
4
C C S S
Power Ext
2
3
4
Der Anschluss des Kabels an das Regelmodul ist
beschrieben in Kapitel 4.3 Komponenten an das
Regelmodul anschließen.
5.2.4 Optionalen externen Fühler
anschliessen
Es ist möglich, einen Bodenfühler oder einen
ferngesteuerten Raumfühler an die Uponor Raumfühler
T-36 und T-38 anzuschließen.
1. Führen Sie die beiden Adern des Fühlerkabels in die
Klemmen mit der Kennzeichnung 3 und 4 ein.
2. Ziehen Sie die Schrauben an, die die Adern in der
Klemmleiste fi xieren.
Die Abbildung unten zeigt, wie ein Bodenfühler
angeschlossen wird.
1
2
3
4
C C S S
Power Ext
1
2
3
4
1 8
1
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
5.3 Uponor Raumfühler T-34 installieren
Der Uponor Raumfühler T-34 ist ein analoger
Raumfühler für die Unterputzmontage. Die Sollwert-
Temperatur wird mithilfe eines Stellrads auf der
Vorderseite eingestellt.
5.3.1 Raumfühler aufschrauben
1. Entfernen Sie das Stellrad und lösen Sie die
Befestigungsschraube, siehe Abbildung unten.
2. Drücken Sie vorsichtig auf die drei Führungsstifte
auf der Rückseite des Raumfühlers (auf der
Abbildung unten sind zwei abgebildet), um die
Elektronik vom Montagerahmen zu trennen.
5.3.2 Raumfühler montieren
Der Uponor Raumfühler T-34 wird einschließlich
Schrauben und Dübeln geliefert.
Die Abbildung unten zeigt die erforderlichen
Montageabmessungen und die Anordnung der
Bohrlöcher.
81
81
60
60
56
56
