Z2
Z2
Z1
Z1
Z U B E A C H T E N !
Wenn Raumfühler und Thermoantriebe an das
Uponor Regelmodul angeschlossen werden,
müssen die Auto-Linking-Regeln genau
befolgt werden. Siehe Kapitel 4.3.2 Auto-
Linking
Die Nichtbeachtung der Auto-Linking-
Regeln führt zu Fehlfunktionen des Uponor
Regelmoduls.
4.4.4 Uponor Regelmodul C-35 mit vier
Raumfühlern und Schaltuhr

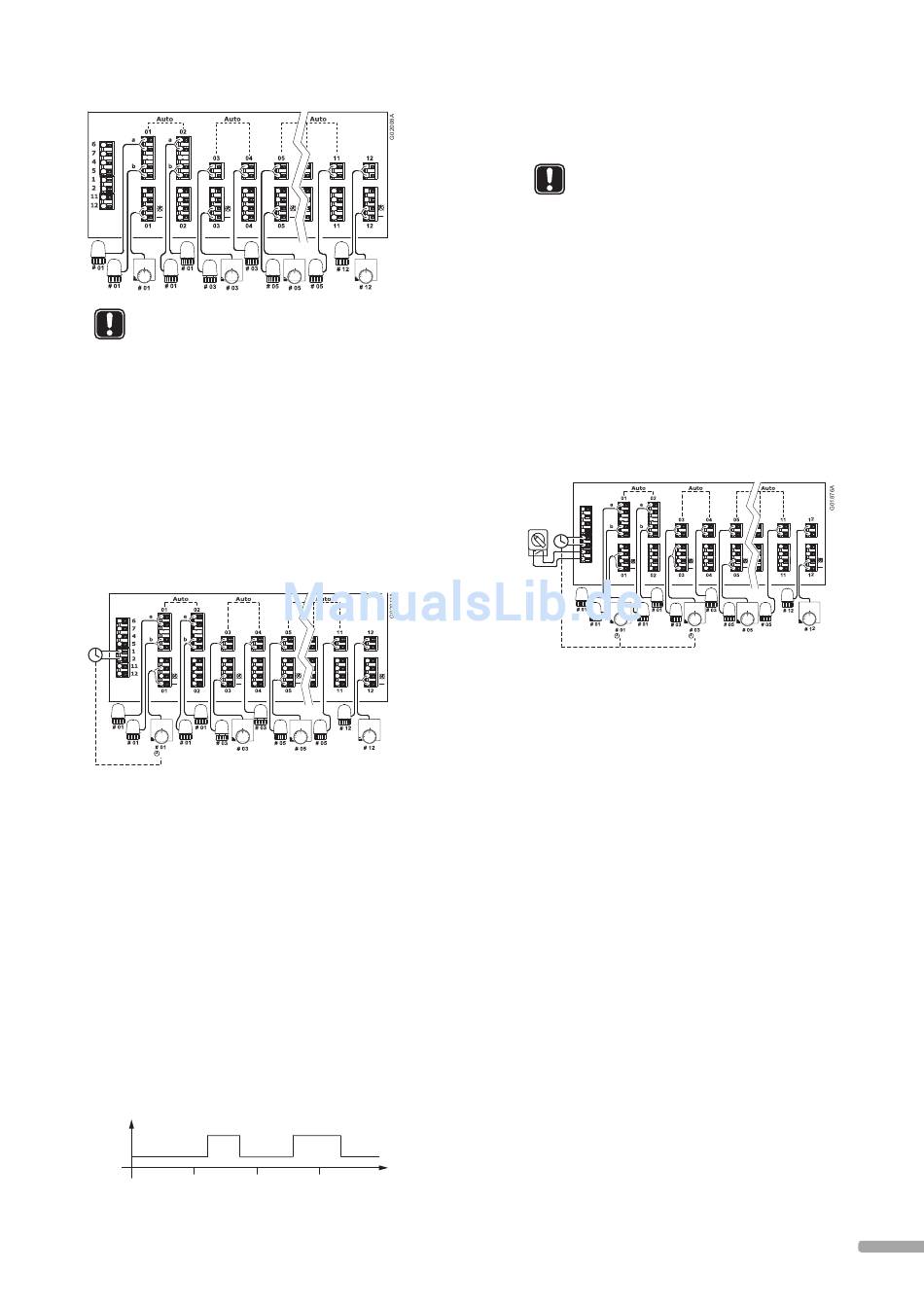

Unten ist ein Anschlussbeispiel für das Uponor
Regelmodul C-35 mit vier Raumfühlern abgebildet.
Z2
Z2
Z1
Z1
Z1
Raumfühler und Thermoantriebe
•
Der Raumfühler #01 steuert die Thermoantriebe an
Kanal 01a, 01b, 02a und 02b.
•
Der Raumfühler #03 steuert die Thermoantriebe an
Kanal 03 und 04.
•
Der Raumfühler #05 steuert alle Thermoantriebe an
Kanal 05 bis 11.
•
Der Raumfühler #12 steuert den Thermoantrieb an
Kanal 12.
Schaltuhr
•
Mithilfe der Schaltuhr schaltet das System zwischen
Normalund ECO-Modus für Raumfühler #01 hin
und her, siehe Verdrahtungsplan unten (Beispiel).
Heizung Schaltuhrzone 1 (Z1)
Normal
ECO
Nacht
Morgen
0 h 00
6 h 00
12 h 00
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Z2
Z2
Z1
Z1
Z2
Z2
Z1
Z1
Nachmittag
Nacht
18 h 00
24 h 00
Siehe auch den Verdrahtungsplan auf dem
Ausklappblatt.
Z U B E A C H T E N !
Wenn Raumfühler und Thermoantriebe an das
Uponor Regelmodul angeschlossen werden,
müssen die Auto-Linking-Regeln genau
befolgt werden. Siehe Kapitel 4.3.2 Auto-
Linking,
Die Nichtbeachtung der Auto-Linking-
Regeln führt zu Fehlfunktionen des Uponor
Regelmoduls.
4.4.5 Uponor Regelmodul C-35 mit vier
Raumfühlern, Schaltuhr und Heiz-Kühl-
Schalter
Unten ist ein Anschlussbeispiel für das Uponor
Regelmodul C-35 mit vier Raumfühlern, einer Schaltuhr
und einem Heiz-Kühl- Schalter abgebildet.
6
7
4
5
H
C
1
2
Z2
Z2
11
Z1
Z1
12
Z1
Z2
Siehe auch den Verdrahtungsplan auf dem
Ausklappblatt.
Raumfühler und Thermoantriebe
•
Der Raumfühler #01 steuert die Thermoantriebe
an Kanal 01a, 01b, 02a und 02b und ist an
Schaltuhrzone 1 (Z1) angeschlossen.
•
Der Raumfühler #03 steuert die Thermoantriebe
an Kanal 03 und 04 und ist an Schaltuhrzone 2
angeschlossen.
•
Der Raumfühler #05 steuert alle Thermoantriebe an
Kanal 05 bis 11.
•
Der Raumfühler #12 steuert den Thermoantrieb an
Kanal 12.
Heiz-Kühl-Schalter
Der Heiz-Kühl-Schalter wird manuell oder
automatisch gesteuert und eingesetzt, um den
Betrieb des Regelmoduls zwischen Heizen und Kühlen
umzuschalten.
Schaltuhr
Mithilfe der Schaltuhr schaltet das System zwischen
Normal- und ECO-Modus in Schaltuhrzone 1
(Z1) (Raumfühler #01) und Schaltuhrzone 2 (Z2)
(Raumfühler #03) um.
Z2
Z2
Z1
Z1
1 5
