Komponenten des Regelmoduls

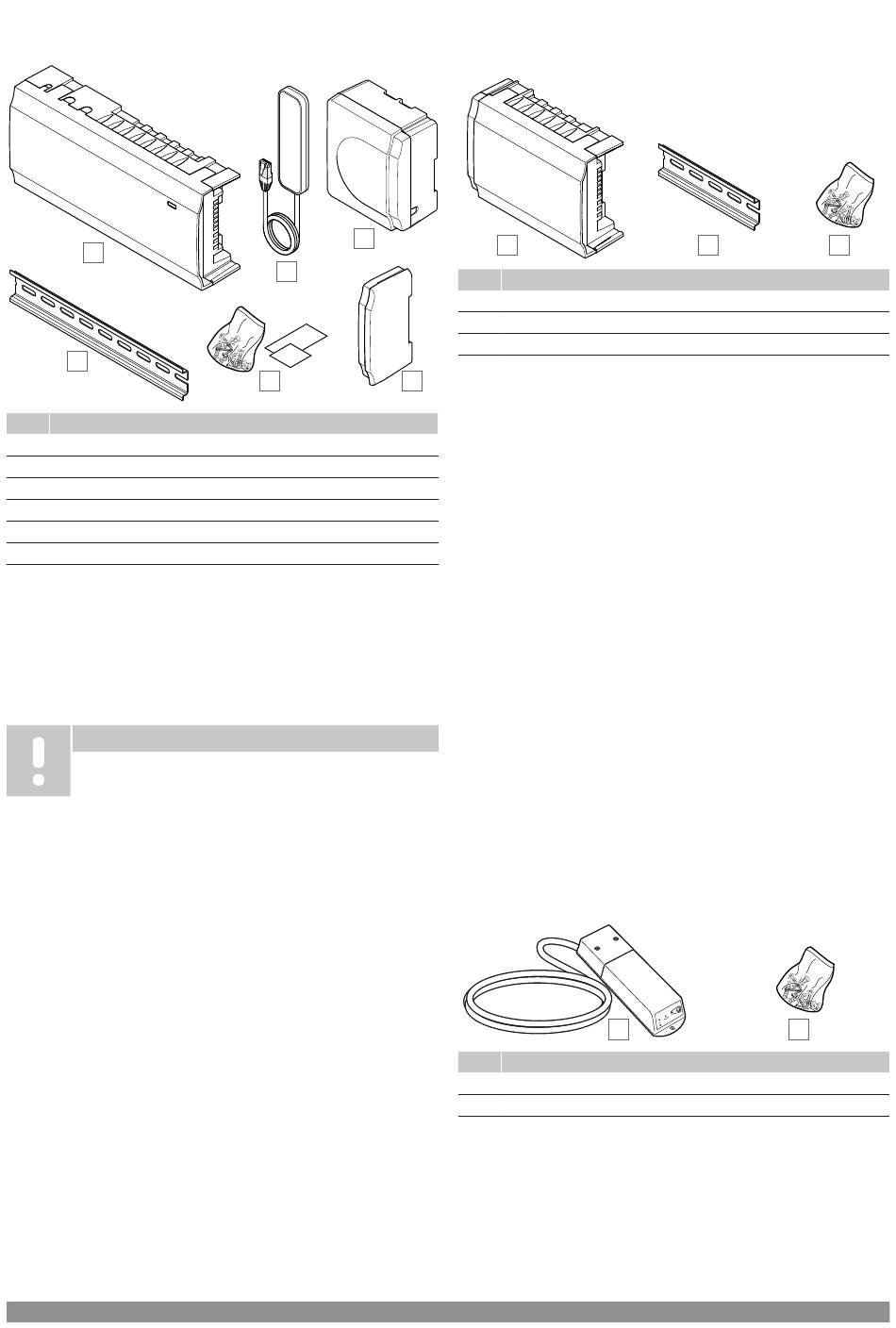

Die folgende Abbildung zeigt den Regler und seine Bestandteile.
A
D
Pos. Kurztext
A Uponor Smatrix Wave Pulse X-265
B Antenne
C Transformator
D DIN-Schiene
E Montagematerial
F Endkappe
Uponor Smatrix Wave Pulse M-262
Das Uponor Smatrix Wave Regelmodul kann mit einem Slave-Modul
um sechs zusätzliche Kanäle und sechs Thermoantriebsausgänge
erweitert werden.
Funktionen
HINWEIS!
Pro Regelmodul wird nur eine einzige Slave-
Modulerweiterung unterstützt.
Hauptleistungsmerkmale:
• Einfache steckbare Installation am vorhandenen Regelmodul,
keine zusätzliche Verdrahtung erforderlich.
• Zuordnung von bis zu sechs weiteren Raumfühlern zum System.
• Anschluss von bis zu sechs weiteren Thermoantrieben (24 V).
• Elektronische Regelung der Thermoantriebe.
• Ventilintervall.
14 | Uponor Smatrix | Technische Informationen
C
B
E F
CD0000025
Komponenten des Slave-Moduls
Die folgende Abbildung zeigt das Schaltmodul und seine
Komponenten.
A
Pos. Kurztext
A Uponor Smatrix Wave Pulse M-262
B DIN-Schiene
C Montagematerial
Uponor Smatrix Wave M-161
Mit dem Schaltmodul wird das System um zwei weitere
Ausgangsrelais erweitert.
Funktionen
Hauptleistungsmerkmale:
• Potenzialfreie Kontakte (230 V AC, 5 A).
• Erfordert ein Uponor Smatrix Wave Regelmodul.
• Pumpensteuerungs- und Heiz-/Kühlausgangsfunktion.
• Pumpen- und Entfeuchterregelungsfunktion (erfordert
Kommunikationsmodul und Uponor Smatrix Pulse App).
• Kessel- und Kühlerregelungsfunktion (erfordert
Kommunikationsmodul und Uponor Smatrix Pulse App).
• Normal-/ECO- und Lüftungsregelungsfunktion (erfordert
Kommunikationsmodul und Uponor Smatrix Pulse App).
• Ventilatorkonvektor-Steuerung (erfordert Kommunikationsmodul
und Uponor Smatrix Pulse App, um den Ventilatorkonvektor mit
einem Raumkanal zu verknüpfen).
• Optionale zweistufige Kühlfunktion (erfordert Aktivierung des
Schaltmoduls und das Kommunikationsmodul).
• Kann in bis zu 30 m Entfernung vom Regelmodul platziert
werden.
Komponenten des Schaltmoduls
Die folgende Abbildung zeigt das Schaltmodul und seine
Komponenten.
A
Pos. Kurztext
A Uponor Smatrix Wave M-161
B Montagematerial
Raumfühler und Sensoren
Unter Raumfühler und Sensoren –
Komponentenbeschreibung, Seite 25 Informationen zu kompatiblen
Raumfühlern und Sensoren.
B C
CD0000033
B
CD0000034
