4 Das Uponor Control System installieren
Installation
Für eine bestmögliche Installation empfi ehlt Uponor, die
folgenden Schritte zu befolgen:
Kapitel
Beschreibung
4.1
Vorbereitung der Installation
4.2
Die Uponor Regelmodule C-33 und C-35
installieren
4.3
Komponenten an das Regelmodul
anschließen
4.4
Anschlussbeispiele
4.5
Regelmodul an das Stromnetz
(Wechselstrom) anschließen
5
Raumfühler installieren
6
Uponor Schaltuhr I-36 für C-35 installieren
7
Installation beenden
4.1
Vorbereitung der Installation
Vor der Installation:
1. Prüfen Sie, ob der Inhalt der Verpackung mit der
Packliste übereinstimmt.
In Kapitel 3.3, Die Komponenten des Uponor
Control Systems fi nden Sie nähere Informationen zu
den Komponenten des Systems.
2. Prüfen Sie, ob ein Bodenfühler montiert ist.
3. Lesen Sie den Verdrahtungsplan im Ausklappblatt
und im Deckel des Uponor Regelmoduls.
4. Stellen Sie sicher, dass das Regelmodul nahe am
Verteilerpaar montiert werden kann.
Jedes Verteilerpaar muss ein eigenes Regelmodul
haben.
5. Stellen Sie sicher, dass eine Steckdose für den
Anschluss des Regelmoduls an das Stromnetz in
Reichweite ist.
6. Stellen Sie sicher, dass das Uponor Control System
so installiert wird, dass es vor herablaufendem
Wasser und Tropfwasser geschützt ist.
7. Installieren Sie einen Raumfühler in jedem Raum mit
Fußbodenheizung (ein Raumfühler kann mehrere
Heizkreise steuern).
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
4.2 Die Uponor Regelmodule C-33 und
C-35 installieren
Standort wählen
1. Vergewissern Sie sich, dass der Deckel des
Regelmoduls leicht entfernt werden kann.
2. Vergewissern Sie sich, dass die Klemmen und Taster
leicht zugänglich sind.
V O R S I C H T !
Die Uponor Regelmodule C-33 und C-35
müssen horizontal montiert werden. Wenn
ein Regelmodul vertikal oder auf einer
horizontalen Oberfl äche montiert wird,
besteht Überhitzungsgefahr.
Die Uponor Regelmodule C-33 und C-35
montieren

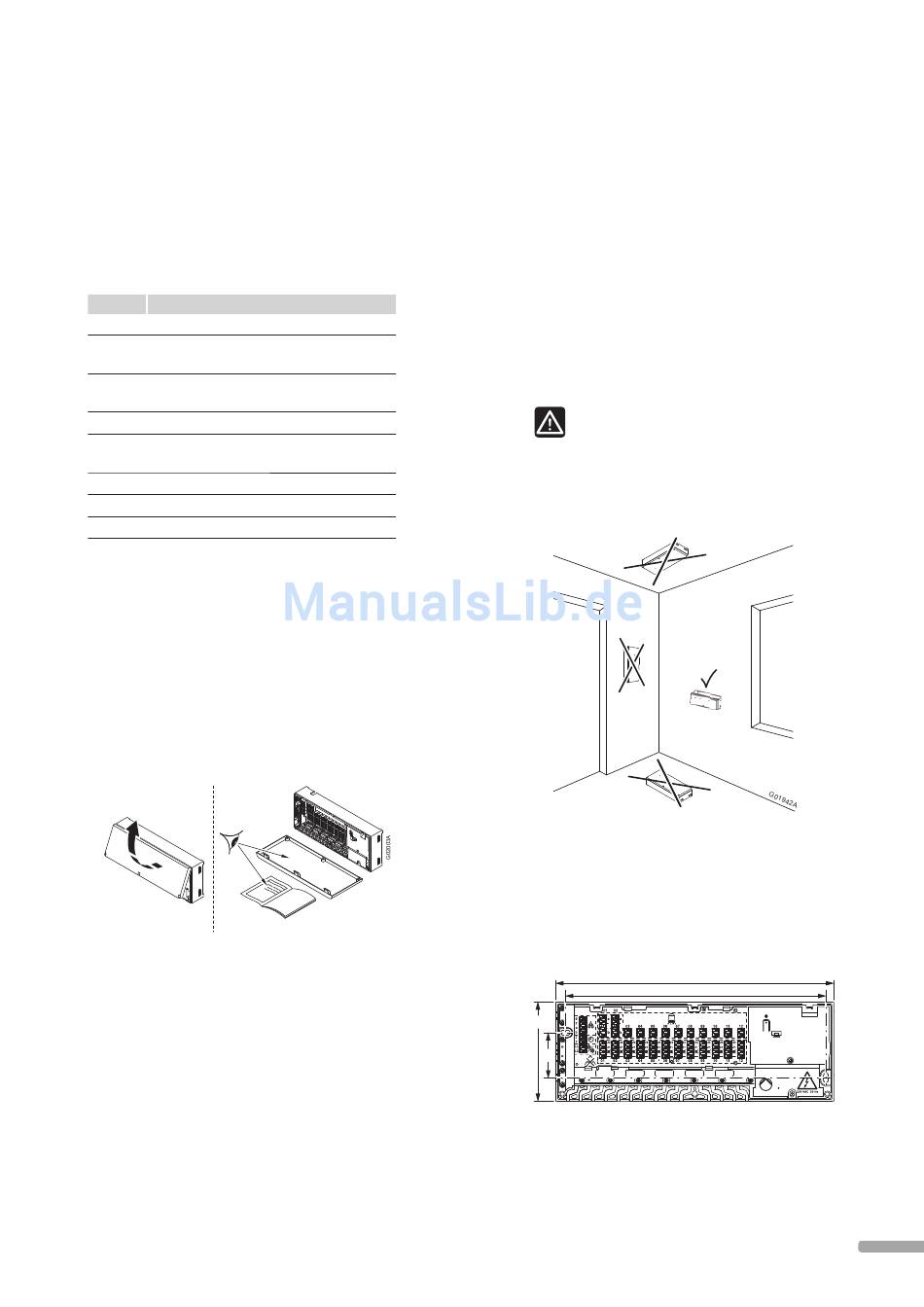

Die Uponor Regelmodule C-33 und C-35 werden
einschließlich Schrauben und Dübeln geliefert. Die
Abbildung unten zeigt die Abmessungen des Systems
und die Positionen der Montagebohrungen.
316
295
110
50
G01940A
