T-34
A
T-35
A
T-37
-4
0
-8
4
-12
-15
+9
Pos. Beschreibung
A
Stopphäkchen für den Min.-Sollwert
B
Stopphäkchen für den Max.-Sollwert
C
Kerbe im Raumfühler-Gehäuse zum Einrasten
der Stopphäkchen in der gewünschten
Stoppposition (gilt nur für T-35 und T-37)
2 4
B
C
4
B
U P O N O R C O N T R O L S Y S T E M W I R E D · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
T-34
T-35
T-37

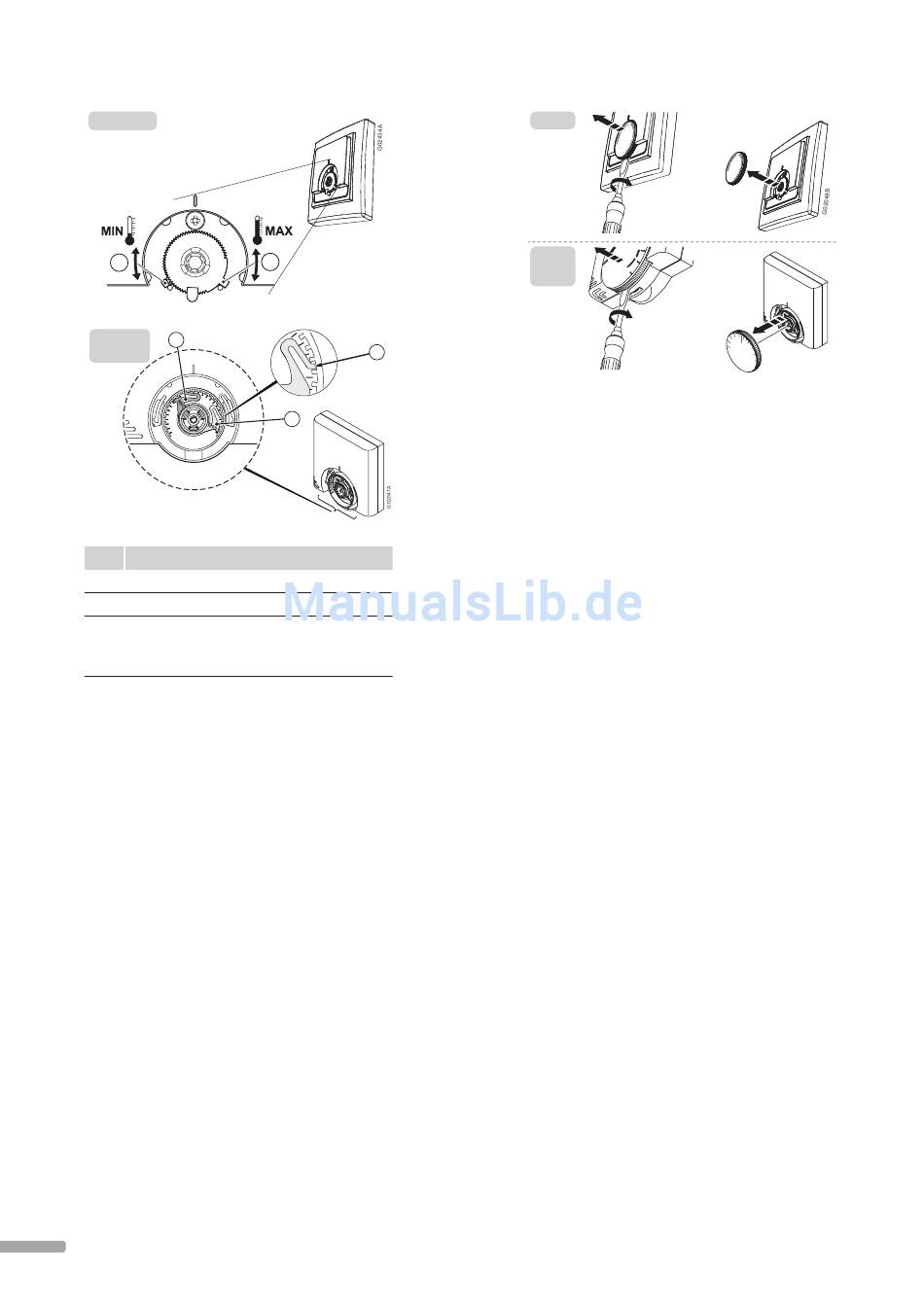

1. Entfernen Sie das Stellrad vorsichtig mit einem
kleinen Schlitzschraubendreher.
2. Stellen Sie die Min.-Sollwert-Begrenzung mit dem
blauen Stopphäkchen (A) ein.
3. Stellen Sie die Max.-Sollwert-Begrenzung mit dem
roten Stopphäkchen (B) ein.
