Einbau Uponor Smatrix Base Schaltuhr

CZ
DE
Folgende Schaltuhr kann an das System angeschlossen
werden:
DK
• Uponor Smatrix Base Schaltuhr I-143
H I N W E I S !
EE
Pro Regelmodul kann nur eine Schaltuhr
zugeordnet werden.
ES
H I N W E I S !
Eine Schaltuhr kann nur einem Uponor
Smatrix Base Regelmodul zugeordnet werden.
FI
7.1

Platzierung der Schaltuhr

Nähere Angaben hierzu in Hinweisen für die
FR
Vorbereitung der Montage, siehe Abschnitt 4.2
Vorbereitung der Montage.
HR
7.2

Schaltuhr-Aufkleber

Markieren Sie die Schaltuhr ggf. mit der
HU
Systemkanalnummer, der sie zugeordnet ist, Nr. 01. Bei
Installationen mit mehreren Systemen fügen Sie die ID
des Regelmoduls hinzu, z.B. 1.01 oder 2.01.
IT
7.3 Anschluss der Schaltuhr am
Regelmodul
LT
Das System basiert auf einem Busübertragungsprotokoll
mit Weiterschaltung, Direktverbindung oder
Sterntopologie. So werden Verdrahtung und Anschluss
LV
der Raumfühler und Systemgeräte (z. B. Schaltuhr)
erheblich vereinfacht gegenüber dem Anschluss eines
NL einzelnen Geräts pro Anschlussklemme.
Das breite Spektrum an Verbindungsmöglichkeiten,
welches dieses Kommunikationsprotokoll ermöglicht,
NO
kann beliebig systemspezifisch kombiniert werden.
Weitere Informationen über verschiedene
Anschlussverfahren siehe Abschnitt 6.3 Anschluss
PL
Raumfühler an Regelmodul.
PT
RO
RU
SE
SK
5 6
a
nschluss
/
und oder
1

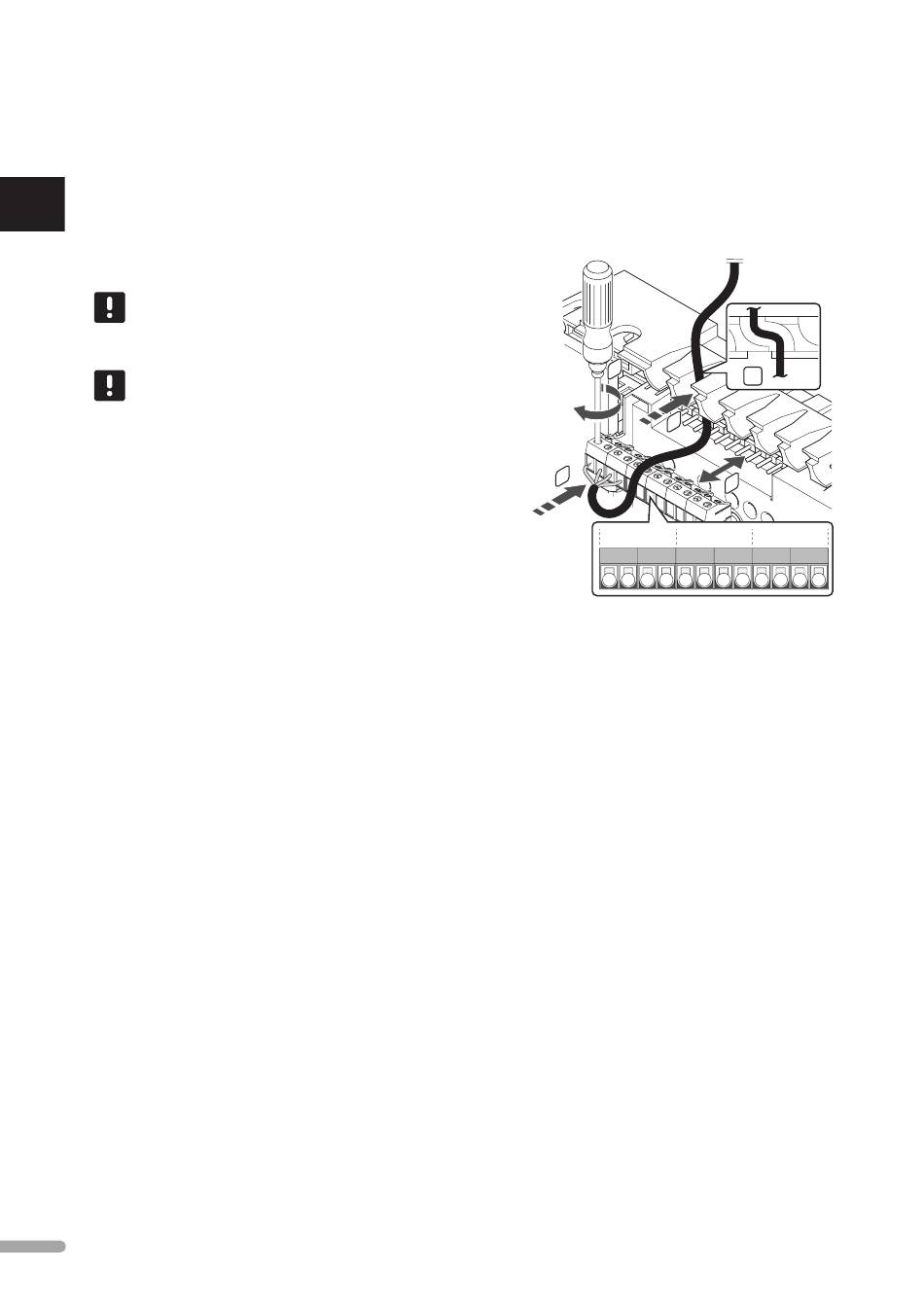

Das Übertragungskabel wird wie folgt mit dem
Regelmodul verbunden:
1. Die Kabel durch die Durchführungen oben am
Regelmodulrahmen verlegen.
2. Die vier Leiter (A, B, + und -) in den Anschluss am
Regelmodul einführen.
3. Die Schrauben anziehen, mit denen Leiter in der
Klemme fixiert werden.
