Montage
6.3
16
02.03|OPR 061-221|de
Elektrischer Anschluss
Für den Anschluss an die Steuerung des Anwenders ist im OPR ei-
nen Kollisions-Öffnerkontakt montiert. Bei einer Auslenkung des
OPR über den Totbereich hinaus oder bei Unterbrechung der
elektrischen Zuleitung entsteht so ein offener Stromkreis. Der An-
wender hat selbst entsprechende Anschlüsse an seine Steuerung
herzustellen und eine Spannungsversorgung vorzusehen. Der
Schaltontakt ist bei OPR 81 - 221 auf 125 mA (max.) bei 28 V~/=
(max.)ausgelegt. Bei OPR 61 ist der Schaltkontakt auf 100 mA
(max.) bei 10-30 VDC ausgelegt.
Der OPR ist an die Steuerung der betreffenden Applikation als po-
tenzialfreie Öffnerkontakte anzuschließen.

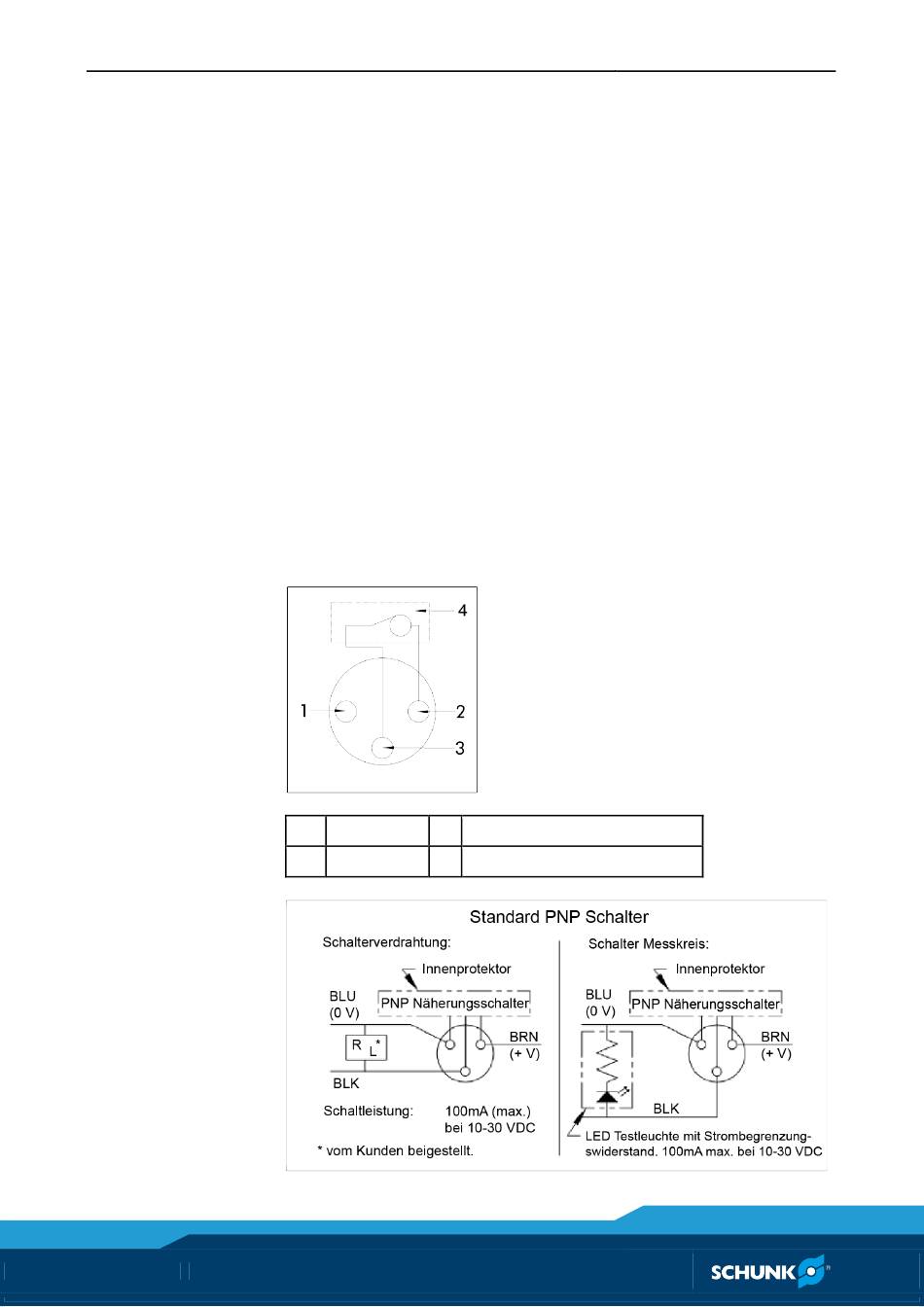

Die folgende Skizze veranschaulicht die Verbindungen zwischen
dem internen Schaltkontakt und den Stiften des Anschlussblocks.
Das von SCHUNK mitgelieferte Anschlusskabel hat die in der
Zeichnung abgegebenen Farben braun, schwarz und blau.
Abb. 2 Steckverbinder (Stiftseite)
1
Blau
3
2
Braun
4
Abb. 3
Schwarz
Öffnerschalter im Protector
