In der Mitte des Gehäuses sitzt ein Kollisionskontakt. Seitlich am
Gehäuse des OPR befindet sich ein Anschlussblock mit einem
Steckverbinder. Die Anschlüsse an den Schaltkontakten sind über
den Steckverbinder herzustellen. Luftanschlüsse seitlich am Ge-
häuse des OPR sind für den Anschluss von trockener und geregel-
ter Druckluft vorhanden. Größe und Lage dieser Anschlüsse ent-
halten die Zeichnungen

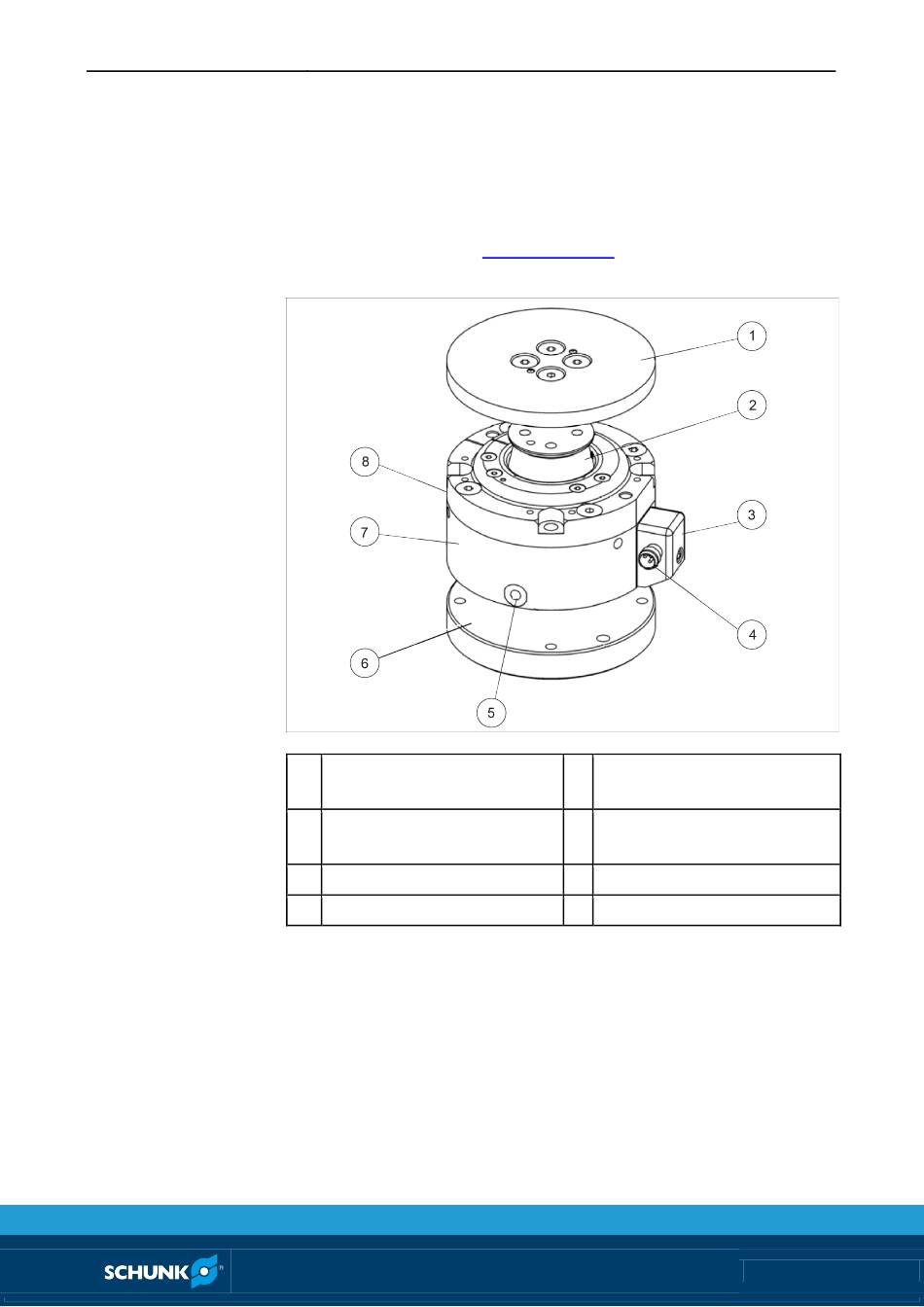

Abb. 1
1 Leere Montageplatte
(Option)
2 Stempel
3 Anschlussblock
4 Nano Steckverbinder
( 10, Seite
32).
5 Pneumatik Port
6 Leere Montageplatte
(Option)
7 Gehäuse
8 Deckplatte
02.03|OPR 061-221|de
Produktbeschreibung
13
