8.3.2
Austausch

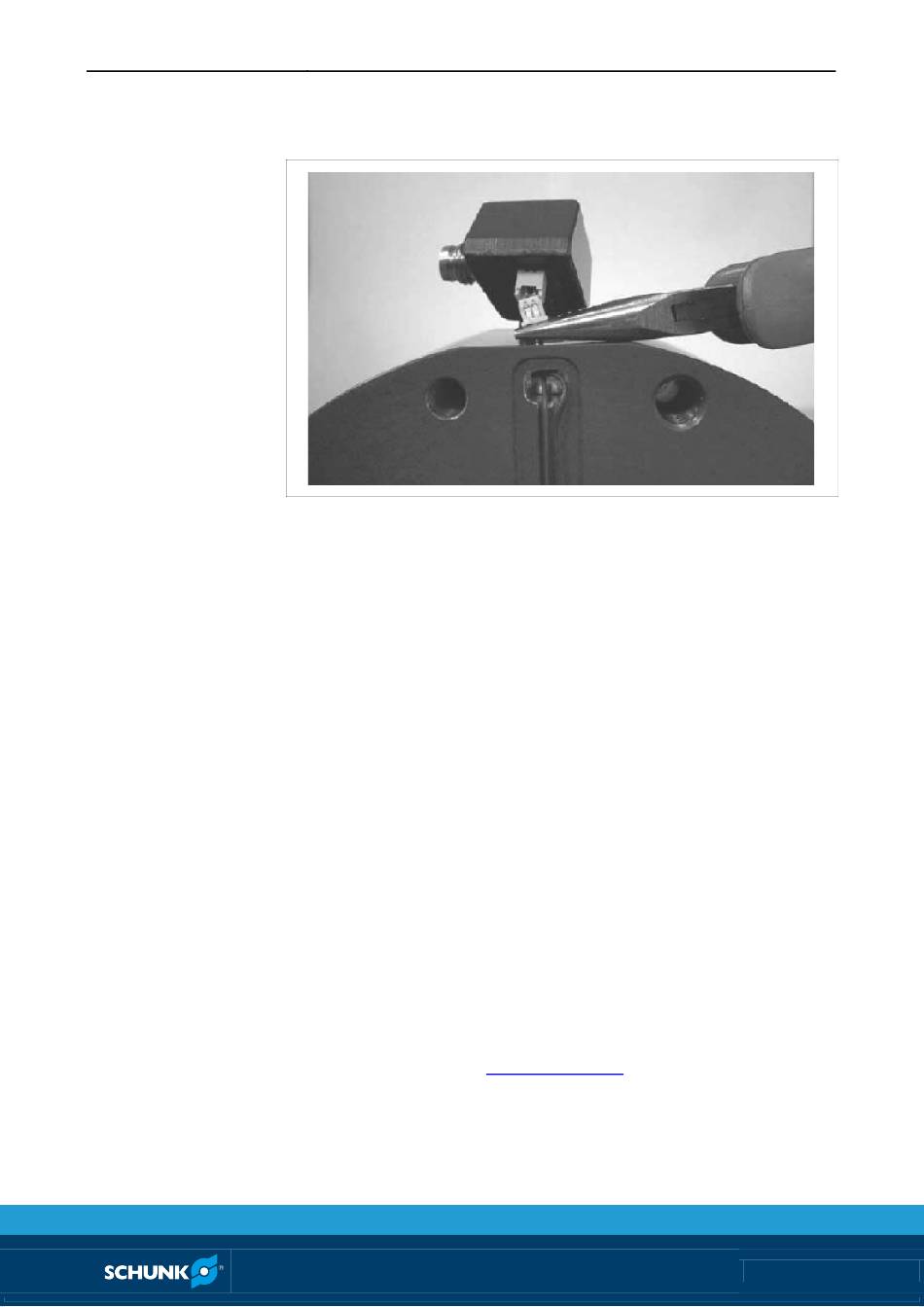

Abb. 6 Austausch des Anschlussblocks
1 Den am Gehäuse hängenden Mikrostecker zur Einführung in
den Kantenstecker des Anschlussblocks mit einer Flachrund-
zange halten. Den Anschlussblock so ausrichten, dass sein
Passstift in die entsprechende Gehäusebohrung eingeführt
werden kann.
2 Den Anschlussblock vorsichtig einsetzen. Zur Kontrolle darauf,
dass der Steckverbinder richtig aufgesetzt wurde, den An-
schlussblock frei vom Gehäuse OPR herunter fallen lassen.
3 Den Anschlussblock zur Befestigung ausrichten und prüfen,
dass die 3 Adern nicht zwischen dem Anschlussblock und dem
Gehäuse des OPR eingeklemmt sind.
4 Die Kunststoffscheibe auf die Halteschraube aufziehen, und
auf die Enden des Gewindes einen Tropfen Loctite® 222MS
auftragen.
5 Die Halteschraube mit der Kunststoffscheibe eindrehen.
6 Den Anschlussblock fest gegen das Gehäuse des OPR drücken
und die Schraube festziehen. Nach der Befestigung muss der
Anschlussblock parallel an der Montagefläche anliegen.
7 Die Funktionsfähigkeit der Verdrahtung zwischen dem 3-
poligen Nano Steckverbinder und dem innen liegenden Schalt-
kontakt überprüfen
( 6.3, Seite
16).
02.03|OPR 061-221|de
Wartung
23
