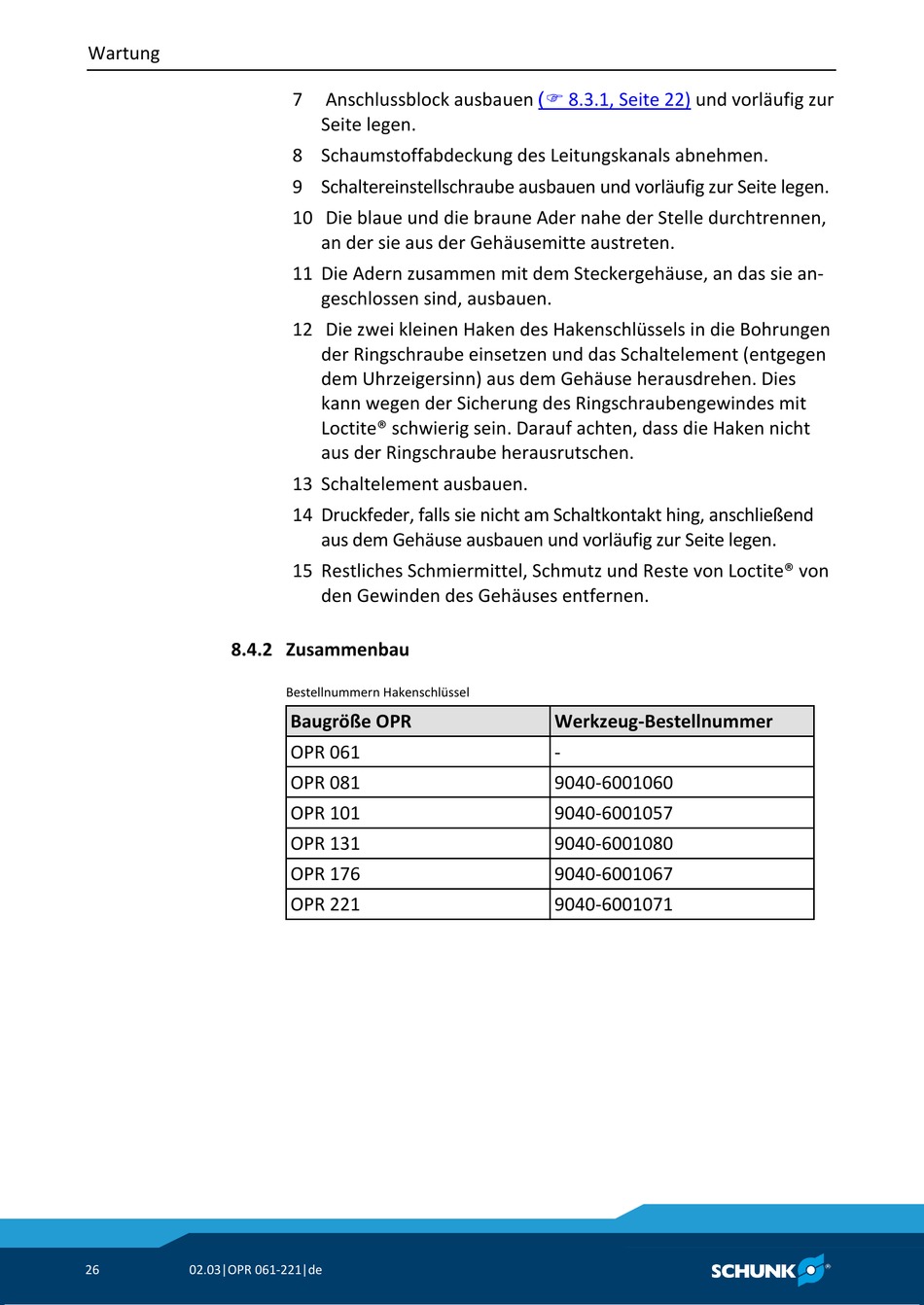

Wartung
8.4.2
26
02.03|OPR 061-221|de
7
Anschlussblock ausbauen
Seite legen.
8 Schaumstoffabdeckung des Leitungskanals abnehmen.
9 Schaltereinstellschraube ausbauen und vorläufig zur Seite legen.
10 Die blaue und die braune Ader nahe der Stelle durchtrennen,
an der sie aus der Gehäusemitte austreten.
11 Die Adern zusammen mit dem Steckergehäuse, an das sie an-
geschlossen sind, ausbauen.
12 Die zwei kleinen Haken des Hakenschlüssels in die Bohrungen
der Ringschraube einsetzen und das Schaltelement (entgegen
dem Uhrzeigersinn) aus dem Gehäuse herausdrehen. Dies
kann wegen der Sicherung des Ringschraubengewindes mit
Loctite® schwierig sein. Darauf achten, dass die Haken nicht
aus der Ringschraube herausrutschen.
13 Schaltelement ausbauen.
14 Druckfeder, falls sie nicht am Schaltkontakt hing, anschließend
aus dem Gehäuse ausbauen und vorläufig zur Seite legen.
15 Restliches Schmiermittel, Schmutz und Reste von Loctite® von
den Gewinden des Gehäuses entfernen.
Zusammenbau
Bestellnummern Hakenschlüssel
Baugröße OPR
OPR 061
OPR 081
OPR 101
OPR 131
OPR 176
OPR 221
( 8.3.1, Seite 22)
und vorläufig zur
Werkzeug-Bestellnummer
-
9040-6001060
9040-6001057
9040-6001080
9040-6001067
9040-6001071
