Stempel / Deckplatte
/ Gehäuse
1 Die Oberfläche und die abgerundeten Kanten des Kolbens
reichlich mit CRC Extreme Pressure Moly C.V. Joint Grease
(Molybdänfett) einschmieren.
2
Die 3 Kugelsegmente des Stempels und die abgerundete Kan-
te der Schultern zwischen den Kugelsegmenten reichlich mit
Molybdänfett einschmieren. Auch die flache Unterseite des
Stempels mit Molybdänfett einschmieren.
3 Die 3 Druckflächen im Anschlagring und die abgerundete Kan-
te des Distanzrings
fett einschmieren.
4 Abdeckung in der Dichtfläche mit Magnalube einstreichen und
in die Nut der Deckplatte einlegen.
5 Stempel aufrecht aufstellen und die Deckplatte darauf aufset-
zen. Darauf achten, dass die Justiernuten fluchten.
6 Stempel mit der Deckplatte in das Gehäuse einsetzen. Darauf
achten, dass die Passstifte in der Platte und im Stempel fluch-
ten. Siehe die Abbildung unten.

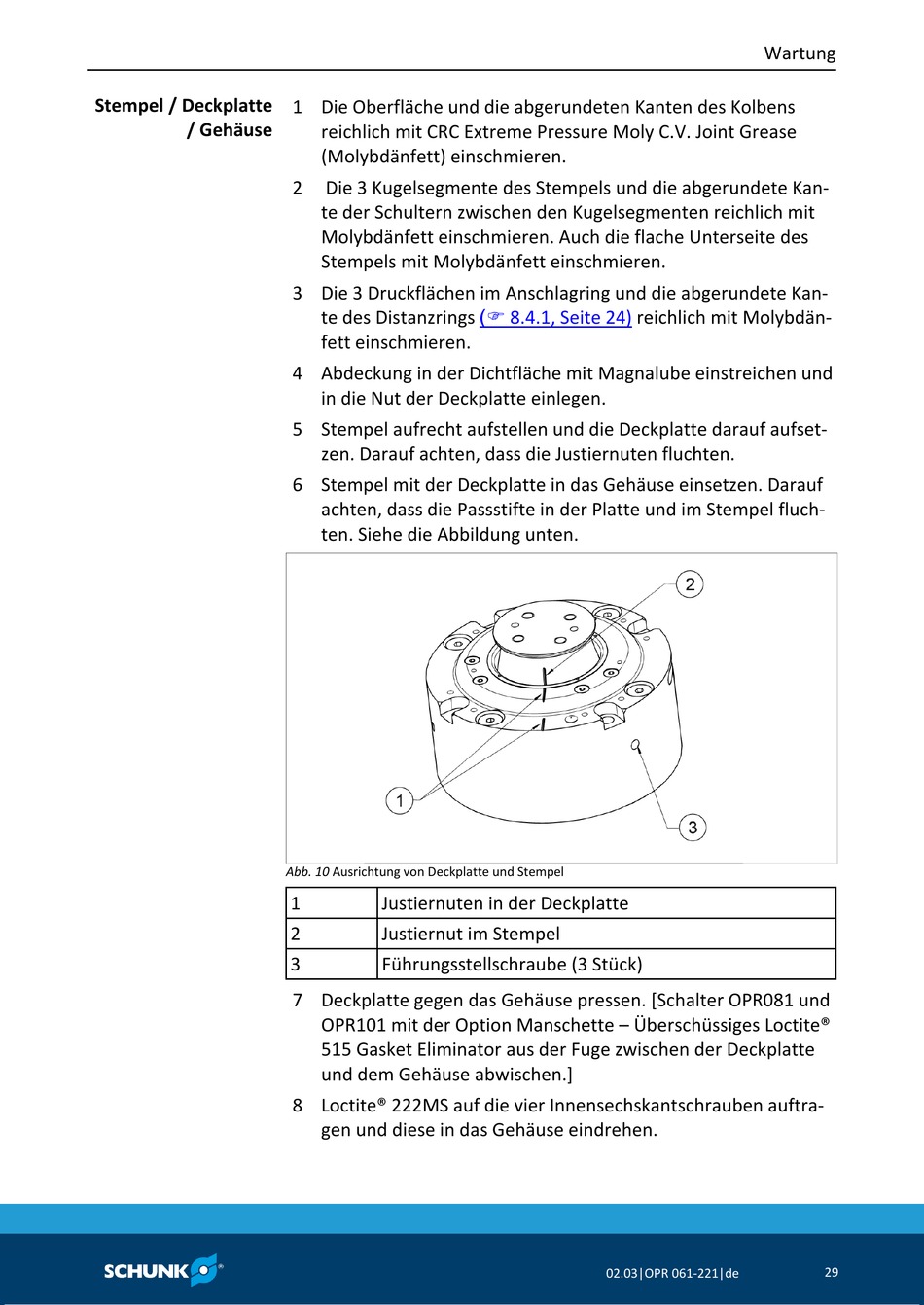

Abb. 10 Ausrichtung von Deckplatte und Stempel
1
Justiernuten in der Deckplatte
2
Justiernut im Stempel
3
Führungsstellschraube (3 Stück)
7 Deckplatte gegen das Gehäuse pressen. [Schalter OPR081 und
OPR101 mit der Option Manschette – Überschüssiges Loctite®
515 Gasket Eliminator aus der Fuge zwischen der Deckplatte
und dem Gehäuse abwischen.]
8 Loctite® 222MS auf die vier Innensechskantschrauben auftra-
gen und diese in das Gehäuse eindrehen.
( 8.4.1, Seite 24)
reichlich mit Molybdän-
02.03|OPR 061-221|de
Wartung
29
