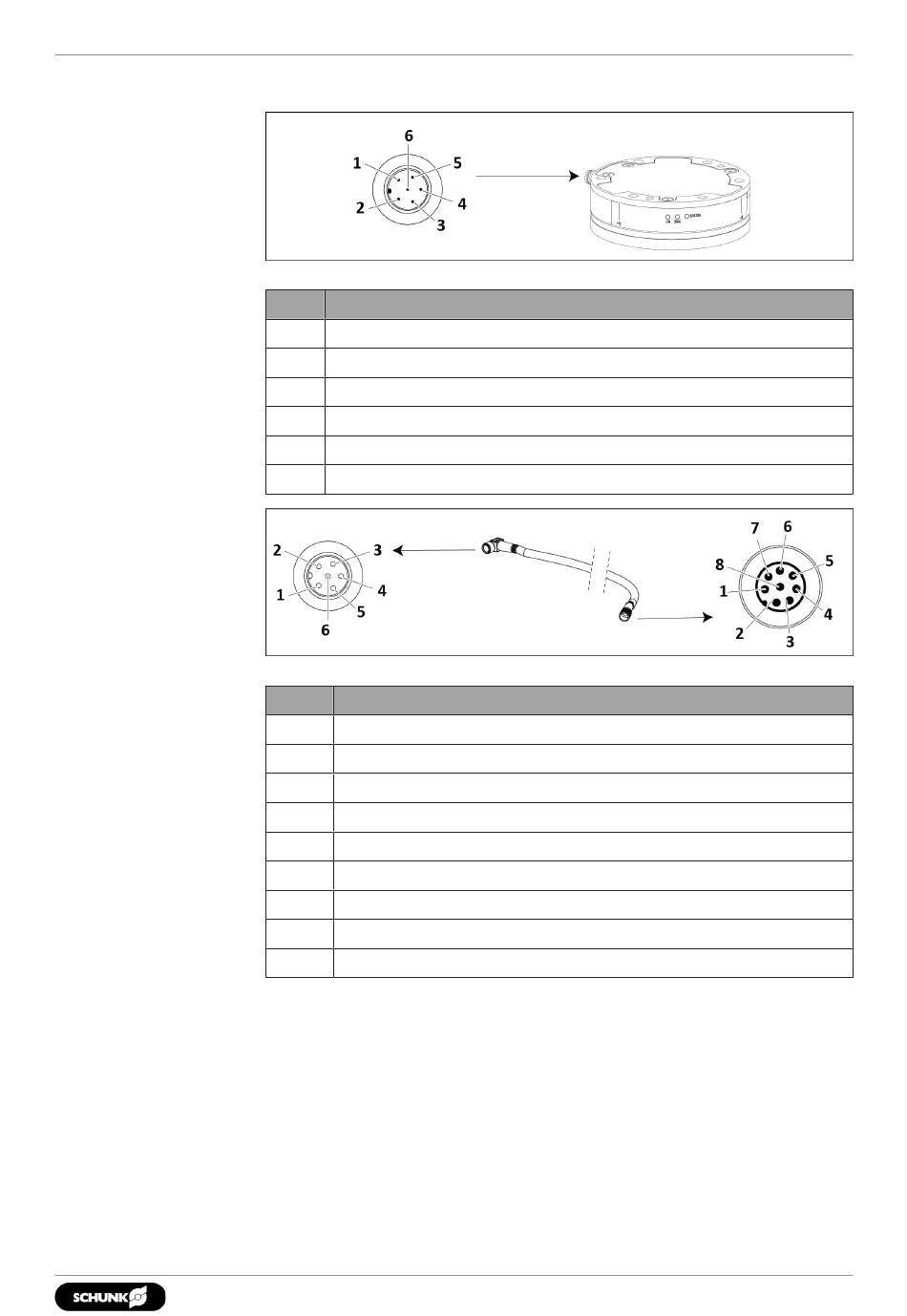

5.1.2 Elektrischer Anschluss
Pin-Belegung
M8 Stecker 6-polig
Pin-Belegung
Sensorleitung
Pin-Belegung M8 Stecker, 6-polig
Pin
Signal
1
TX +
2
TX −
3
RX +
4
RX −
5
V +
6
V −
Sensorleitung, Pin-Belegung M12 Stecker, 8-polig
Pin
Signal
1
Nicht belegt
2
V +
3
V −
4
TX −
5
RX +
6
TX +
7
Nicht belegt
8
RX −
Schirm Gehäuse
