Analogmodule
Pos: 270 /Feldbusschnittstelle und Zusatzmodule/Einführung Stromeingang 4_fach @ 2\mod_1396515546392_6.docx @ 16644 @ 2 @ 1
7.2
Anschluss Stromeingang 4-fach
Die Konfiguration des Moduls Stromeingang 4-fach wird im Kapitel 3.7 beschrieben.

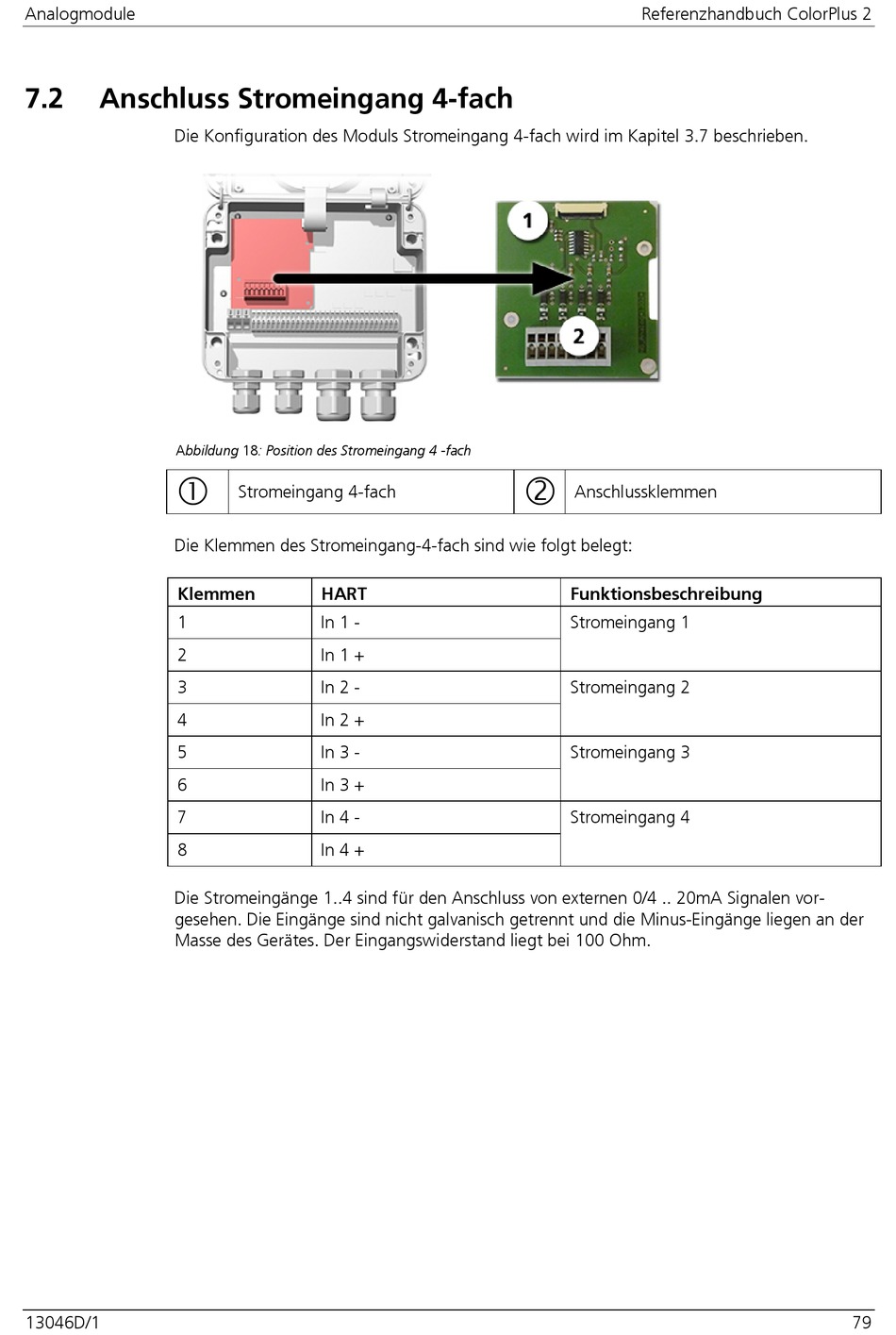

Abbildung 18: Position des Stromeingang 4 -fach
Die Klemmen des Stromeingang-4-fach sind wie folgt belegt:
Klemmen
1
2
3
4
5
6
7
8
Die Stromeingänge 1..4 sind für den Anschluss von externen 0/4 .. 20mA Signalen vor-
gesehen. Die Eingänge sind nicht galvanisch getrennt und die Minus-Eingänge liegen an der
Masse des Gerätes. Der Eingangswiderstand liegt bei 100 Ohm.
Pos: 271 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4070 @ @ 1
13046D/1
Stromeingang 4-fach
HART
In 1 -
In 1 +
In 2 -
In 2 +
In 3 -
In 3 +
In 4 -
In 4 +
Referenzhandbuch ColorPlus 2
Anschlussklemmen
Funktionsbeschreibung
Stromeingang 1
Stromeingang 2
Stromeingang 3
Stromeingang 4
79
