Beschreibung der Menüfunktionen
Pos: 162 /Menüs/Servicemenüs/Messkanäle/Titel 3_ Integration @ 1\mod_1367227343445_6.docx @ 11619 @ 3 @ 1

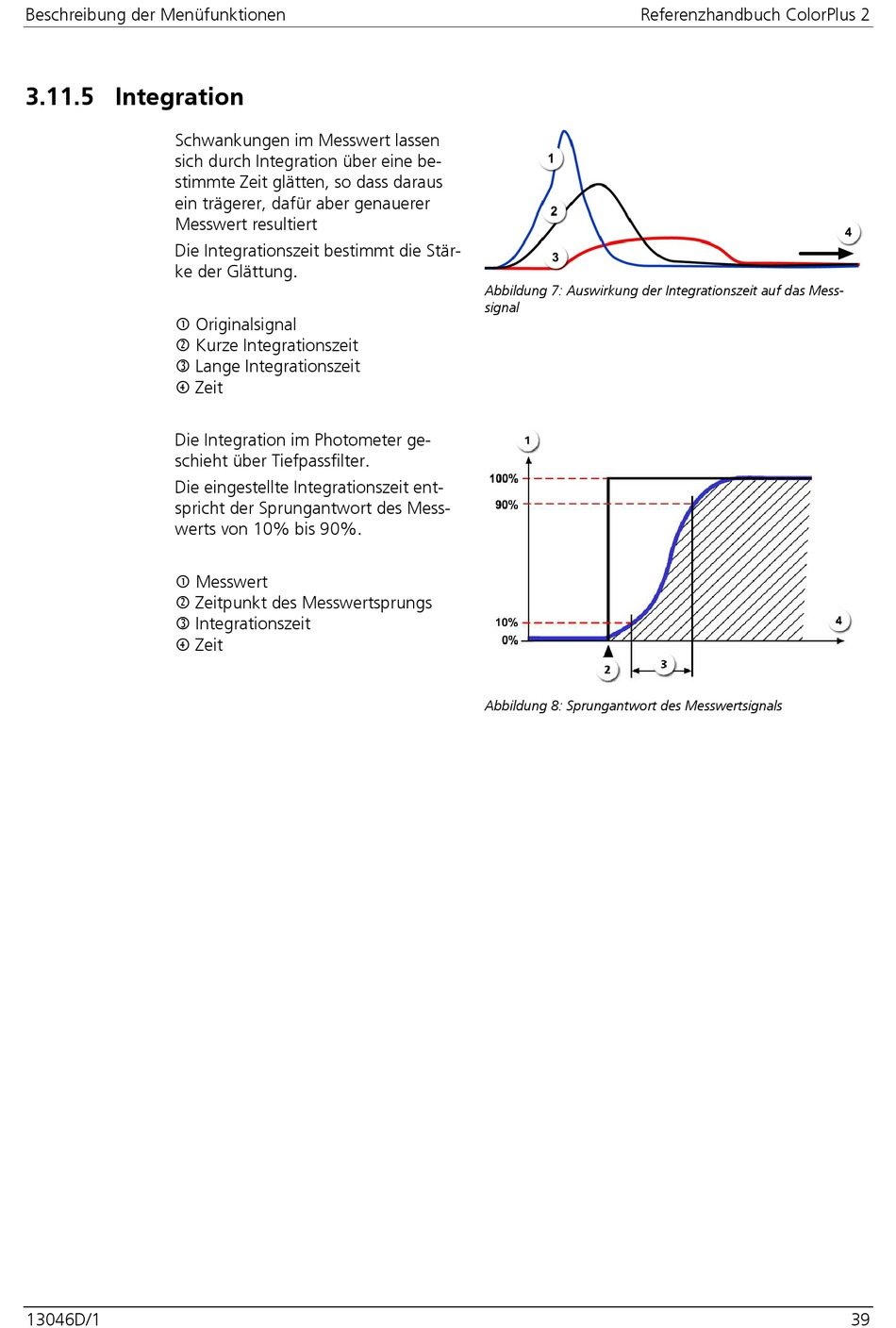

3.11.5 Integration
Pos: 163 /Menüs/Servicemenüs/Messkanäle/Integration detailliert @ 1\mod_1367226425732_6.docx @ 11613 @ @ 1
Schwankungen im Messwert lassen
sich durch Integration über eine be-
stimmte Zeit glätten, so dass daraus
ein trägerer, dafür aber genauerer
Messwert resultiert
Die Integrationszeit bestimmt die Stär-
ke der Glättung.
Originalsignal
Kurze Integrationszeit
Lange Integrationszeit
Zeit
Die Integration im Photometer ge-
schieht über Tiefpassfilter.
Die eingestellte Integrationszeit ent-
spricht der Sprungantwort des Mess-
werts von 10% bis 90%.
Messwert
Zeitpunkt des Messwertsprungs
Integrationszeit
Zeit
Pos: 164 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4070 @ @ 1
13046D/1
Referenzhandbuch ColorPlus 2
Abbildung 7: Auswirkung der Integrationszeit auf das Mess-
signal
Abbildung 8: Sprungantwort des Messwertsignals
39
