Referenzhandbuch ColorPlus 2
Pos: 267 /Feldbusschnittstelle und Zusatzmodule/Titel 1_Analog Module @ 3\mod_1409132033129_6.docx @ 18567 @ 1 @ 1
7
Analogmodule
Pos: 268 /Feldbusschnittstelle und Zusatzmodule/Einführung Stromausgang 4_fach @ 2\mod_1396513190609_6.docx @ 16614 @ 2 @ 1
7.1
Anschluss Stromausgang 4-fach
Die Konfiguration des Moduls Stromausgang 4-fach wird im Kapitel 3.6 beschrieben.

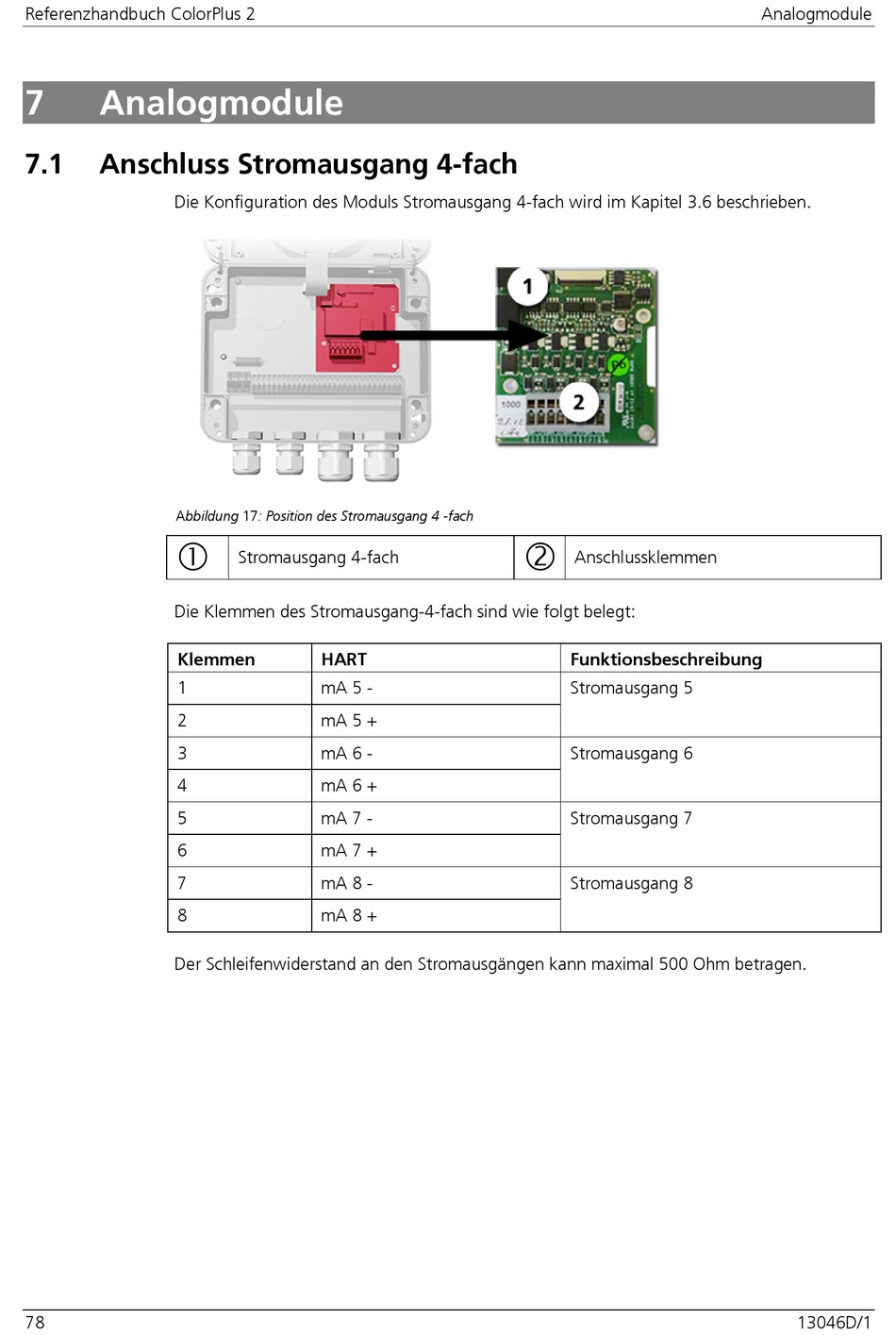

Abbildung 17: Position des Stromausgang 4 -fach
Die Klemmen des Stromausgang-4-fach sind wie folgt belegt:
Klemmen
1
2
3
4
5
6
7
8
Der Schleifenwiderstand an den Stromausgängen kann maximal 500 Ohm betragen.
Pos: 269 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4070 @ @ 1
78
Stromausgang 4-fach
HART
mA 5 -
mA 5 +
mA 6 -
mA 6 +
mA 7 -
mA 7 +
mA 8 -
mA 8 +
Anschlussklemmen
Funktionsbeschreibung
Stromausgang 5
Stromausgang 6
Stromausgang 7
Stromausgang 8
Analogmodule
13046D/1
