Elektronischer Aufbau des SICON

Pos: 25 /Aufbau der Geräte RHB/SICON/Position und Funktion der DIL-Schalter im SICON @ 2\mod_1396349567817_6.docx @ 16485 @ 2 @ 1
2.1

Position und Funktion der DIL-Schalter im SICON

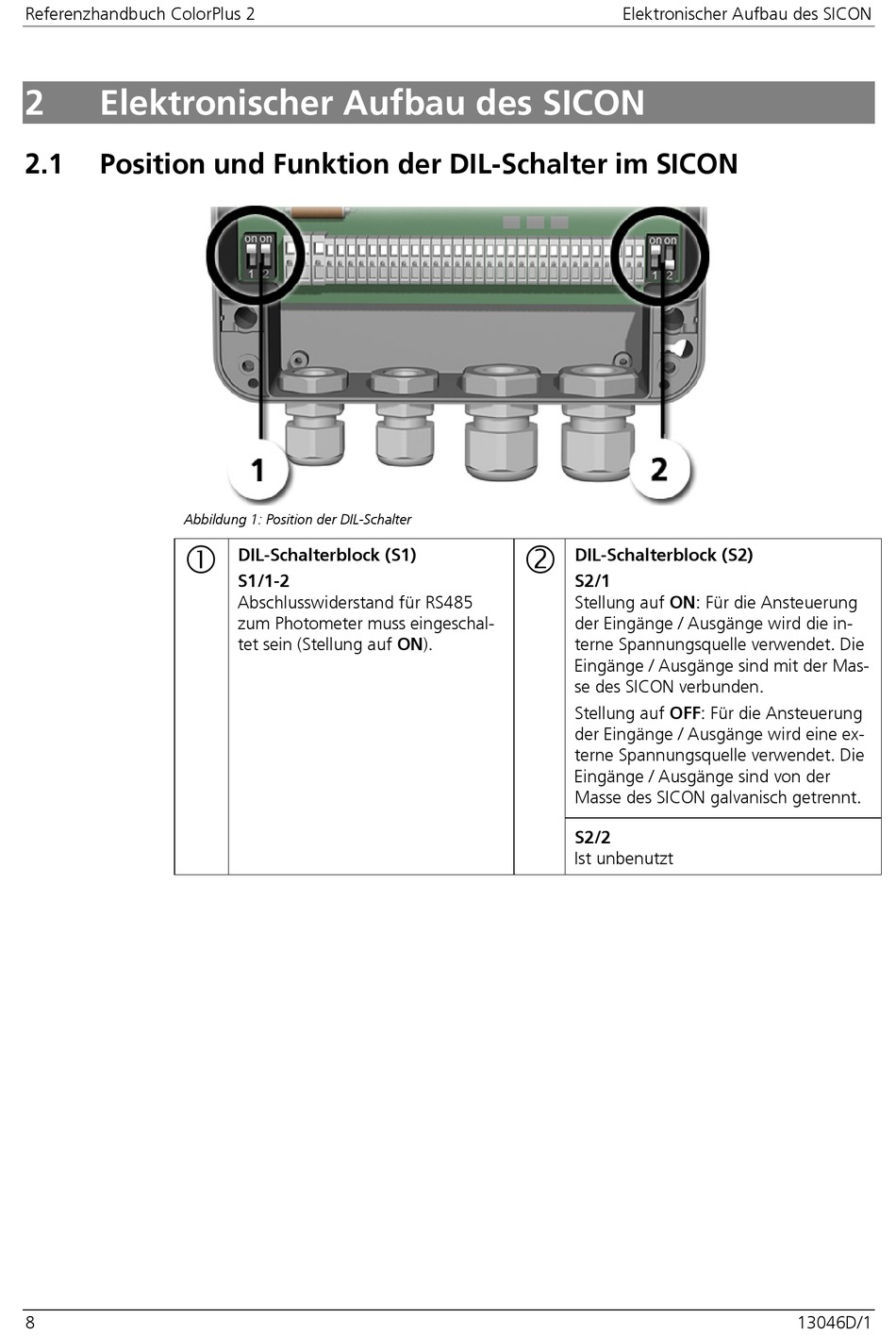

Abbildung 1: Position der DIL-Schalter

Pos: 26 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4070 @ @ 1
8
DIL-Schalterblock (S1)
S1/1-2
Abschlusswiderstand für RS485
zum Photometer muss eingeschal-
tet sein (Stellung auf ON).
Elektronischer Aufbau des SICON

DIL-Schalterblock (S2)
S2/1
Stellung auf ON: Für die Ansteuerung
der Eingänge / Ausgänge wird die in-
terne Spannungsquelle verwendet. Die
Eingänge / Ausgänge sind mit der Mas-
se des SICON verbunden.
Stellung auf OFF: Für die Ansteuerung
der Eingänge / Ausgänge wird eine ex-
terne Spannungsquelle verwendet. Die
Eingänge / Ausgänge sind von der
Masse des SICON galvanisch getrennt.
S2/2
Ist unbenutzt
13046D/1
