6.2 Übersicht Modbus RTU und Profibus DP

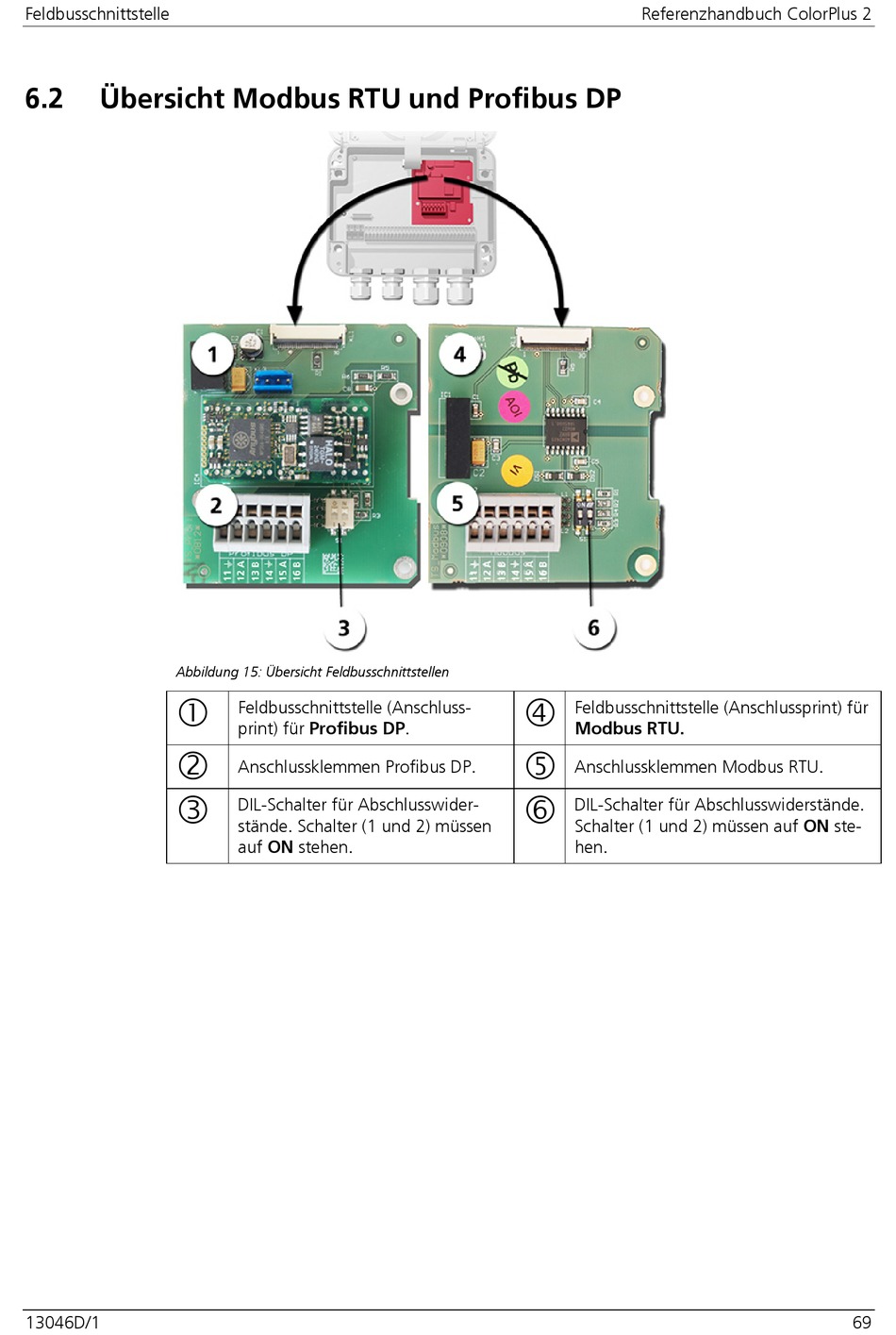

Abbildung 15: Übersicht Feldbusschnittstellen



Pos: 249 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4070 @ @ 1
13046D/1
Feldbusschnittstelle (Anschluss-
print) für Profibus DP.
Anschlussklemmen Profibus DP.
DIL-Schalter für Abschlusswider-
stände. Schalter (1 und 2) müssen
auf ON stehen.
Referenzhandbuch ColorPlus 2

Feldbusschnittstelle (Anschlussprint) für
Modbus RTU.

Anschlussklemmen Modbus RTU.

DIL-Schalter für Abschlusswiderstände.
Schalter (1 und 2) müssen auf ON ste-
hen.
