Referenzhandbuch ColorPlus 2
Pos: 263 /Feldbusschnittstelle und Zusatzmodule/SICON/Übersicht HART_Modul_RHB_SICON @ 2\mod_1389865097534_6.docx @ 14022 @ 2 @ 1
6.9
Einführung HART

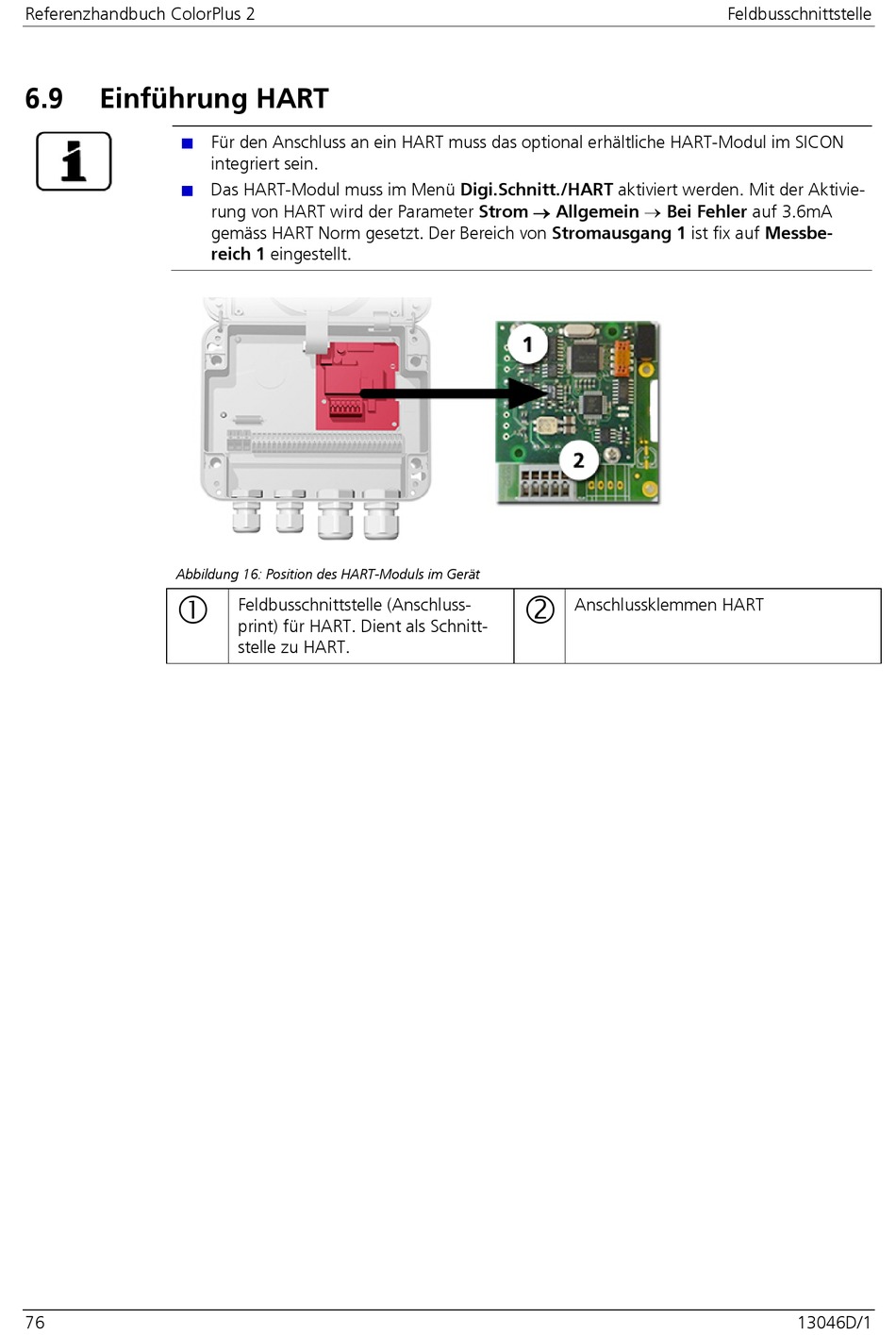

Abbildung 16: Position des HART-Moduls im Gerät
Pos: 264 /---Seitenumbruch--- @ 0\mod_1341482862121_0.docx @ 4070 @ @ 1
76
Für den Anschluss an ein HART muss das optional erhältliche HART-Modul im SICON
integriert sein.
Das HART-Modul muss im Menü Digi.Schnitt./HART aktiviert werden. Mit der Aktivie-
rung von HART wird der Parameter Strom → Allgemein → Bei Fehler auf 3.6mA
gemäss HART Norm gesetzt. Der Bereich von Stromausgang 1 ist fix auf Messbe-
reich 1 eingestellt.
Feldbusschnittstelle (Anschluss-
print) für HART. Dient als Schnitt-
stelle zu HART.
Anschlussklemmen HART
Feldbusschnittstelle
13046D/1
