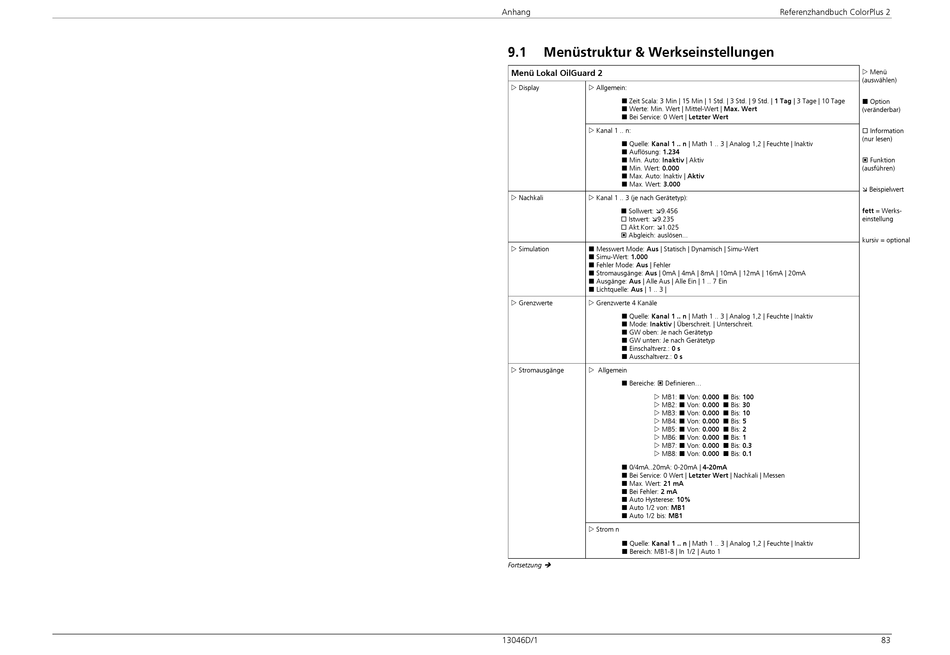

Anhang
9.1
Menüstruktur & Werkseinstellungen
Menü Lokal OilGuard 2
Display
Allgemein:
Zeit Scala: 3 Min | 15 Min | 1 Std. | 3 Std. | 9 Std. | 1 Tag | 3 Tage | 10 Tage
Werte: Min. Wert | Mittel-Wert | Max. Wert
Bei Service: 0 Wert | Letzter Wert
Kanal 1 .. n:
Quelle: Kanal 1 .. n | Math 1 .. 3 | Analog 1,2 | Feuchte | Inaktiv
Auflösung: 1.234
Min. Auto: Inaktiv | Aktiv
Min. Wert: 0.000
Max. Auto: Inaktiv | Aktiv
Max. Wert: 3.000
Nachkali
Kanal 1 .. 3 (je nach Gerätetyp):
Sollwert: 9.456
Istwert: 9.235
Akt.Korr: 1.025
Abgleich: auslösen...
Simulation
Messwert Mode: Aus | Statisch | Dynamisch | Simu-Wert
Simu-Wert: 1.000
Fehler Mode: Aus | Fehler
Stromausgänge: Aus | 0mA | 4mA | 8mA | 10mA | 12mA | 16mA | 20mA
Ausgänge: Aus | Alle Aus | Alle Ein | 1 .. 7 Ein
Lichtquelle: Aus | 1 .. 3 |
Grenzwerte
Grenzwerte 4 Kanäle
Quelle: Kanal 1 .. n | Math 1 .. 3 | Analog 1,2 | Feuchte | Inaktiv
Mode: Inaktiv | Überschreit. | Unterschreit.
GW oben: Je nach Gerätetyp
GW unten: Je nach Gerätetyp
Einschaltverz.: 0 s
Ausschaltverz.: 0 s
Stromausgänge
Allgemein
Bereiche: Definieren...
MB1: Von: 0.000 Bis: 100
MB2: Von: 0.000 Bis: 30
MB3: Von: 0.000 Bis: 10
MB4: Von: 0.000 Bis: 5
MB5: Von: 0.000 Bis: 2
MB6: Von: 0.000 Bis: 1
MB7: Von: 0.000 Bis: 0.3
MB8: Von: 0.000 Bis: 0.1
0/4mA..20mA: 0-20mA | 4-20mA
Bei Service: 0 Wert | Letzter Wert | Nachkali | Messen
Max. Wert: 21 mA
Bei Fehler: 2 mA
Auto Hysterese: 10%
Auto 1/2 von: MB1
Auto 1/2 bis: MB1
Strom n
Quelle: Kanal 1 .. n | Math 1 .. 3 | Analog 1,2 | Feuchte | Inaktiv
Bereich: MB1-8 | In 1/2 | Auto 1
Fortsetzung
13046D/1
Referenzhandbuch ColorPlus 2
Menü
(auswählen)
Option
(veränderbar)
Information
(nur lesen)
Funktion
(ausführen)
Beispielwert
fett = Werks-
einstellung
kursiv = optional
