Wartung und Pflege
Wasserfallen auf Frontseite
88
Sie können die Wasserfallen auf der Frontseite wechseln, während das Gerät einge-
schaltet ist, nicht jedoch während einer Messung.

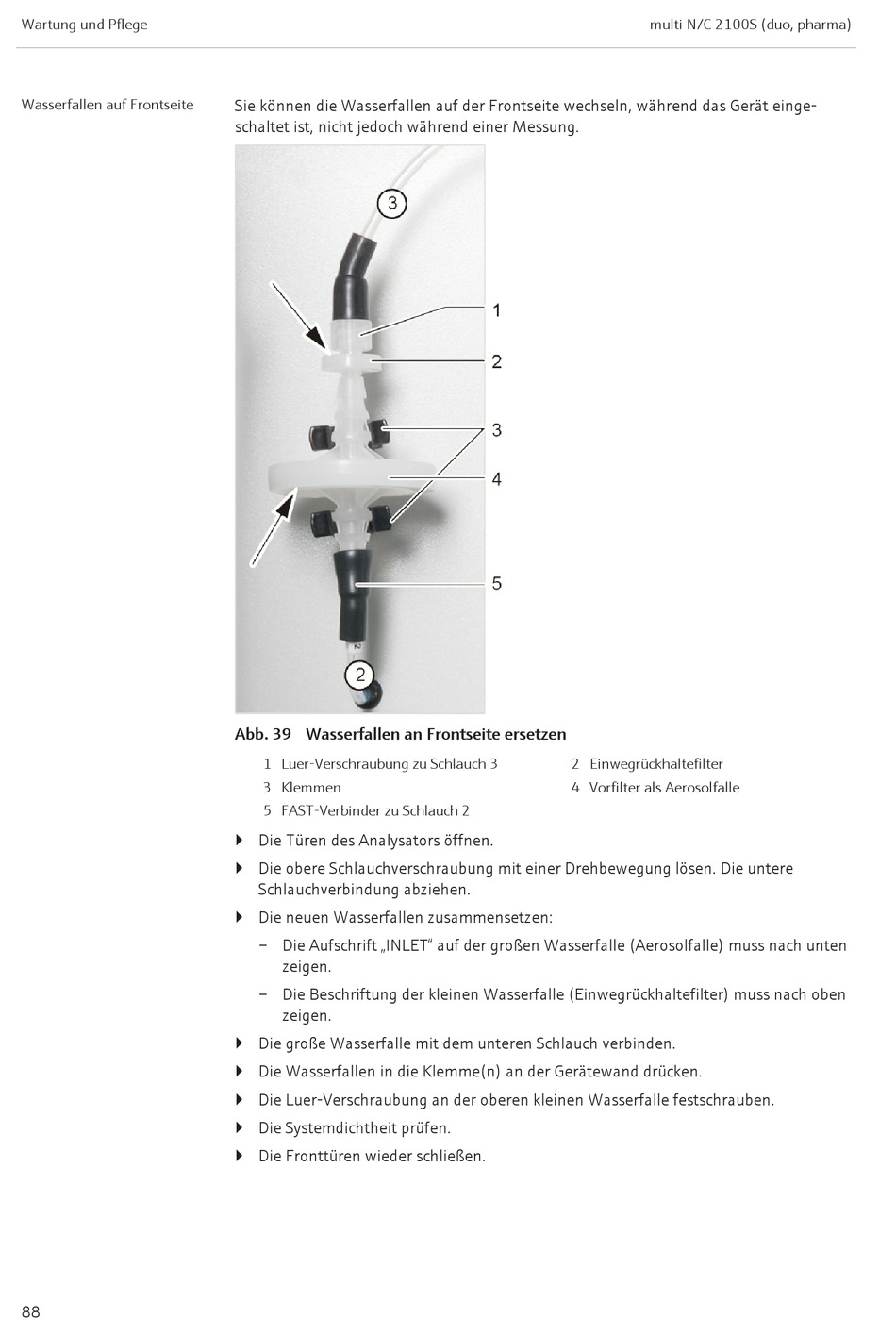

Abb. 39 Wasserfallen an Frontseite ersetzen
1 Luer-Verschraubung zu Schlauch 3
3 Klemmen
5 FAST-Verbinder zu Schlauch 2
} Die Türen des Analysators öffnen.
} Die obere Schlauchverschraubung mit einer Drehbewegung lösen. Die untere
Schlauchverbindung abziehen.
} Die neuen Wasserfallen zusammensetzen:
– Die Aufschrift „INLET" auf der großen Wasserfalle (Aerosolfalle) muss nach unten
zeigen.
– Die Beschriftung der kleinen Wasserfalle (Einwegrückhaltefilter) muss nach oben
zeigen.
} Die große Wasserfalle mit dem unteren Schlauch verbinden.
} Die Wasserfallen in die Klemme(n) an der Gerätewand drücken.
} Die Luer-Verschraubung an der oberen kleinen Wasserfalle festschrauben.
} Die Systemdichtheit prüfen.
} Die Fronttüren wieder schließen.
multi N/C 2100S (duo, pharma)
2 Einwegrückhaltefilter
4 Vorfilter als Aerosolfalle
