Wartung und Pflege
80

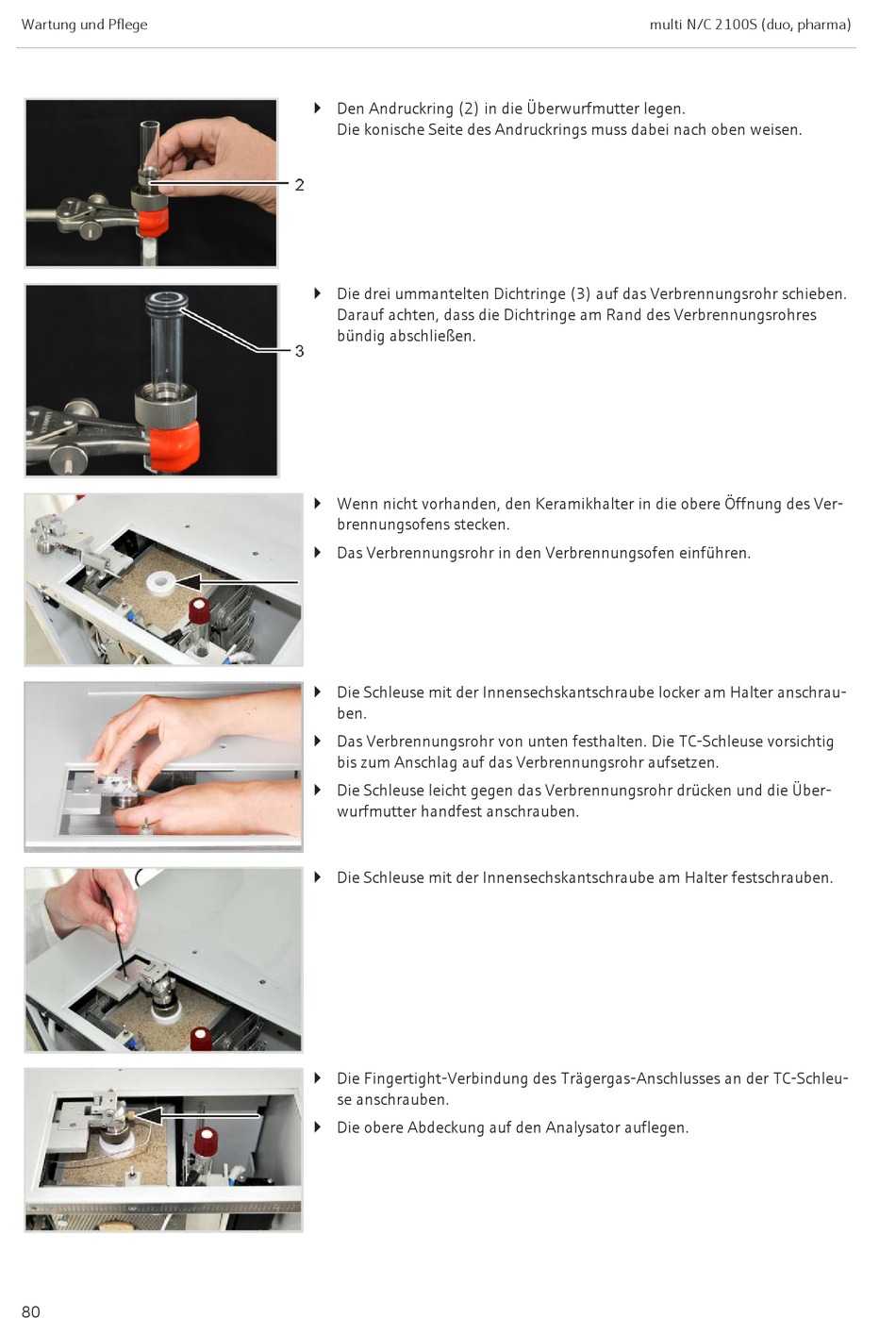

} Den Andruckring (2) in die Überwurfmutter legen.
Die konische Seite des Andruckrings muss dabei nach oben weisen.
} Die drei ummantelten Dichtringe (3) auf das Verbrennungsrohr schieben.
Darauf achten, dass die Dichtringe am Rand des Verbrennungsrohres
bündig abschließen.
} Wenn nicht vorhanden, den Keramikhalter in die obere Öffnung des Ver-
brennungsofens stecken.
} Das Verbrennungsrohr in den Verbrennungsofen einführen.
} Die Schleuse mit der Innensechskantschraube locker am Halter anschrau-
ben.
} Das Verbrennungsrohr von unten festhalten. Die TC-Schleuse vorsichtig
bis zum Anschlag auf das Verbrennungsrohr aufsetzen.
} Die Schleuse leicht gegen das Verbrennungsrohr drücken und die Über-
wurfmutter handfest anschrauben.
} Die Schleuse mit der Innensechskantschraube am Halter festschrauben.
} Die Fingertight-Verbindung des Trägergas-Anschlusses an der TC-Schleu-
se anschrauben.
} Die obere Abdeckung auf den Analysator auflegen.
multi N/C 2100S (duo, pharma)
