multi N/C 2100S (duo, pharma)

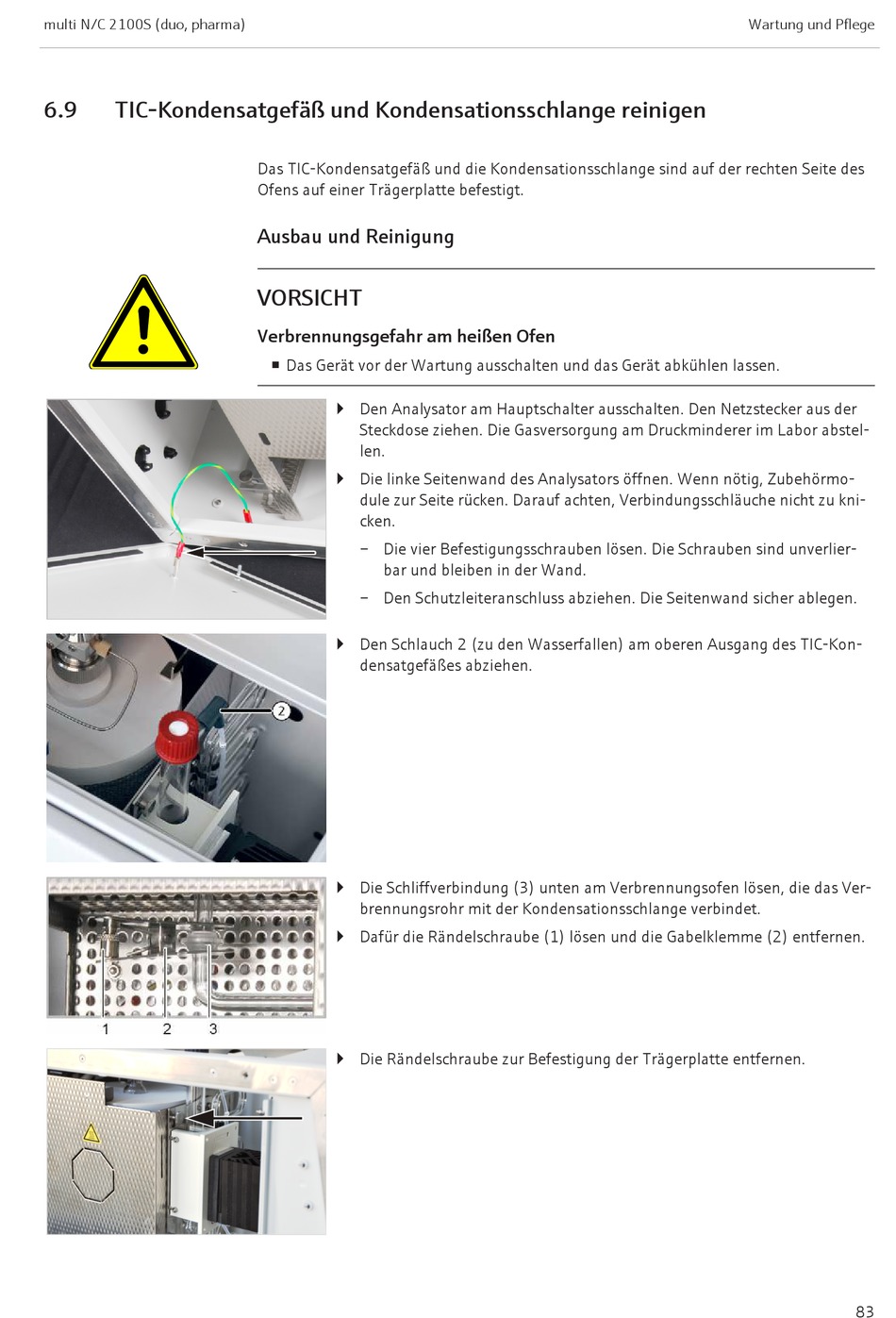

6.9 TIC-Kondensatgefäß und Kondensationsschlange reinigen
Das TIC-Kondensatgefäß und die Kondensationsschlange sind auf der rechten Seite des
Ofens auf einer Trägerplatte befestigt.

Ausbau und Reinigung

VORSICHT
Verbrennungsgefahr am heißen Ofen
¡ Das Gerät vor der Wartung ausschalten und das Gerät abkühlen lassen.
} Den Analysator am Hauptschalter ausschalten. Den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung am Druckminderer im Labor abstel-
len.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmo-
dule zur Seite rücken. Darauf achten, Verbindungsschläuche nicht zu kni-
cken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlier-
bar und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Den Schlauch 2 (zu den Wasserfallen) am oberen Ausgang des TIC-Kon-
densatgefäßes abziehen.
} Die Schliffverbindung (3) unten am Verbrennungsofen lösen, die das Ver-
brennungsrohr mit der Kondensationsschlange verbindet.
} Dafür die Rändelschraube (1) lösen und die Gabelklemme (2) entfernen.
} Die Rändelschraube zur Befestigung der Trägerplatte entfernen.
Wartung und Pflege
83
