Funktion und Aufbau

3 Funktion und Aufbau
3.1

Aufbau

16
Der Analysator ist ein kompaktes Tischgerät, in dem alle Hauptkomponenten fest instal-
liert sind. Zum Messaufbau gehören weitere Zubehöre und Reagenzien.
Die Steuerung des Analysators und die Auswertung der Messdaten erfolgt über die Soft-
ware multiWin.
Alle Komponenten des Analysators, die der Benutzer bedienen oder warten muss, sind
über die beiden Türen an der Frontseite, die linke abnehmbare Seitenwand oder über
die obere Abdeckung zugänglich.
Der Analysator besteht aus den folgenden Hauptkomponenten:
Probenaufgabesystem
¡
Gasbox und Schlauchsystem
¡
¡ Verbrennungssystem
¡ Messgastrocknung und -reinigung
¡ Detektor
Anzeige- und Bedienelemente, Anschlüsse
¡
Elektronik
¡
Zubehöre
¡

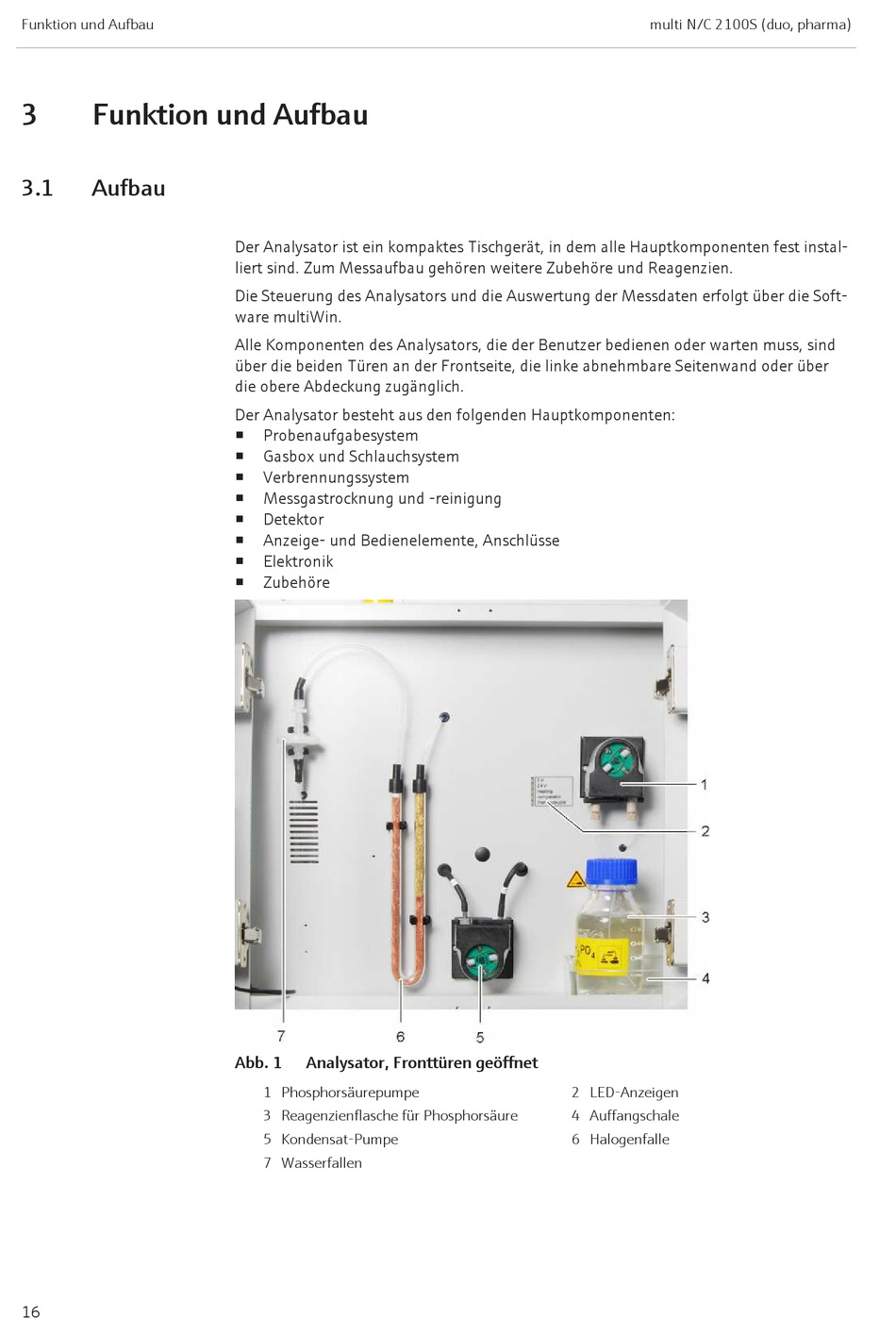

Abb. 1 Analysator, Fronttüren geöffnet
1 Phosphorsäurepumpe
3 Reagenzienflasche für Phosphorsäure
5 Kondensat-Pumpe
7 Wasserfallen
multi N/C 2100S (duo, pharma)
2 LED-Anzeigen
4 Auffangschale
6 Halogenfalle
