multi N/C 2100S (duo, pharma)

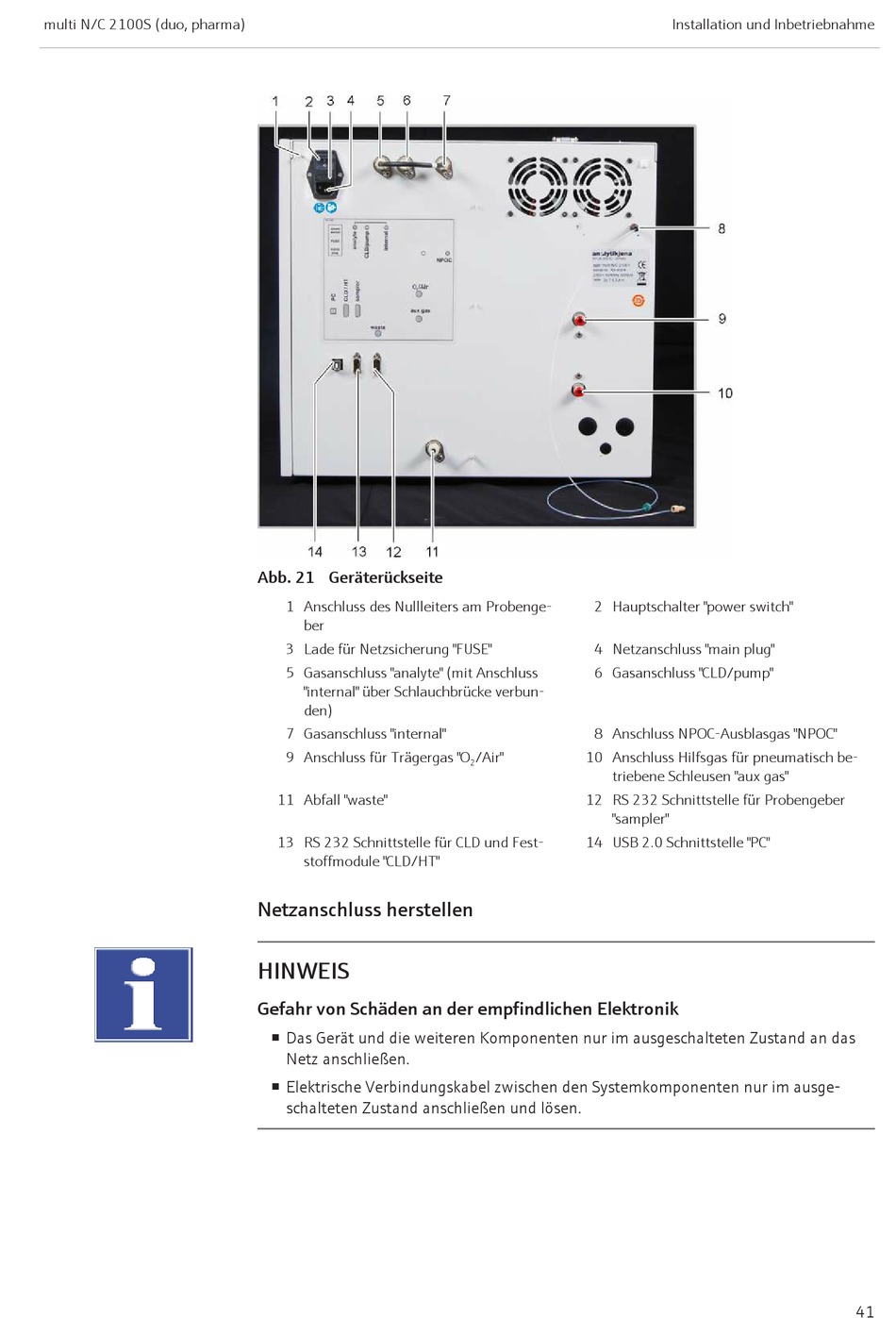

Abb. 21 Geräterückseite
1 Anschluss des Nullleiters am Probenge-
ber
3 Lade für Netzsicherung "FUSE"
5 Gasanschluss "analyte" (mit Anschluss
"internal" über Schlauchbrücke verbun-
den)
7 Gasanschluss "internal"
9 Anschluss für Trägergas "O
11 Abfall "waste"
13 RS 232 Schnittstelle für CLD und Fest-
stoffmodule "CLD/HT"
Netzanschluss herstellen
HINWEIS
Gefahr von Schäden an der empfindlichen Elektronik
¡ Das Gerät und die weiteren Komponenten nur im ausgeschalteten Zustand an das
Netz anschließen.
¡ Elektrische Verbindungskabel zwischen den Systemkomponenten nur im ausge-
schalteten Zustand anschließen und lösen.
2 Hauptschalter "power switch"
4 Netzanschluss "main plug"
6 Gasanschluss "CLD/pump"
8 Anschluss NPOC-Ausblasgas "NPOC"
/Air"
10 Anschluss Hilfsgas für pneumatisch be-
2
triebene Schleusen "aux gas"
12 RS 232 Schnittstelle für Probengeber
"sampler"
14 USB 2.0 Schnittstelle "PC"
Installation und Inbetriebnahme
41
