multi N/C 2100S (duo, pharma)

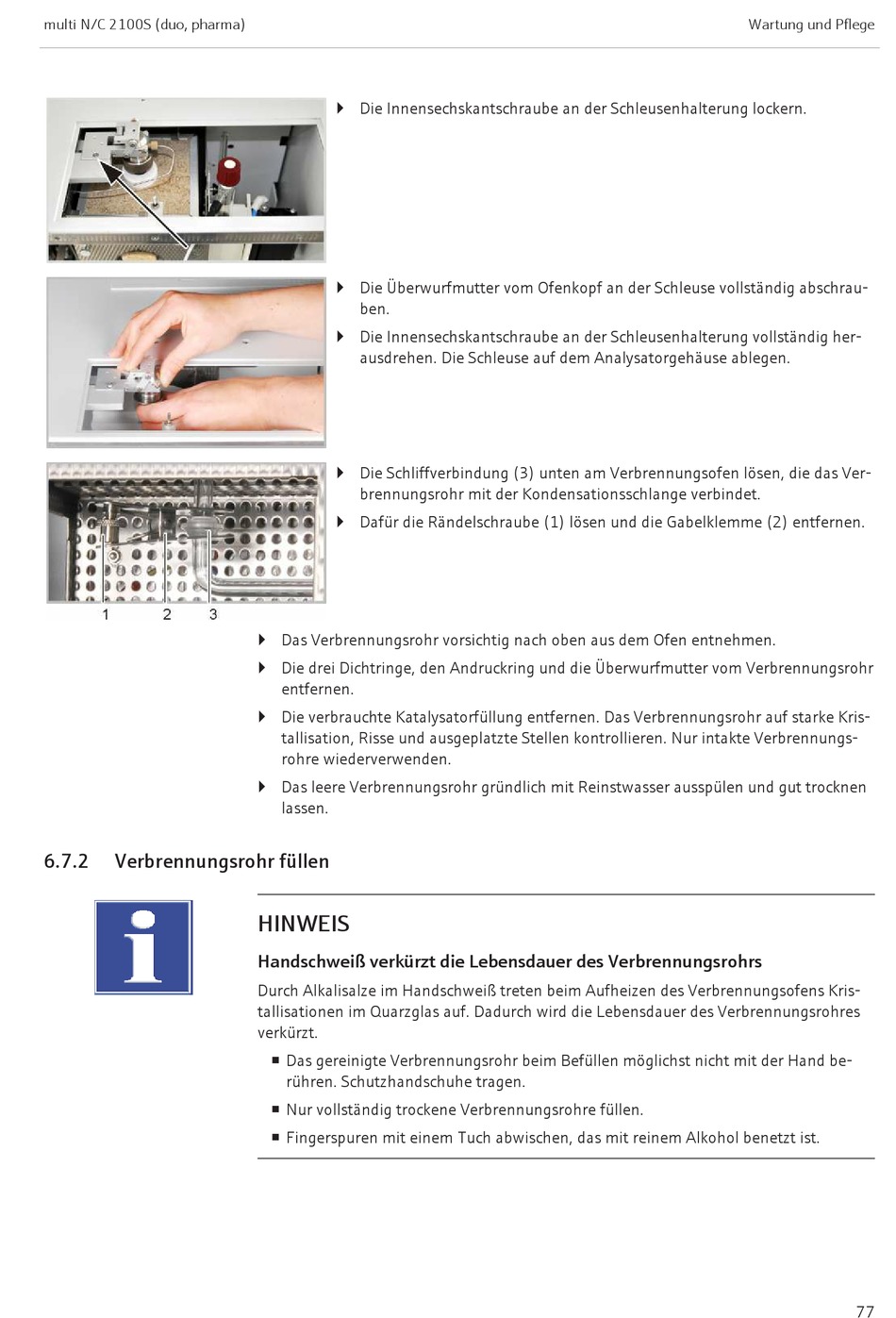

6.7.2 Verbrennungsrohr füllen
} Die Innensechskantschraube an der Schleusenhalterung lockern.
} Die Überwurfmutter vom Ofenkopf an der Schleuse vollständig abschrau-
ben.
} Die Innensechskantschraube an der Schleusenhalterung vollständig her-
ausdrehen. Die Schleuse auf dem Analysatorgehäuse ablegen.
} Die Schliffverbindung (3) unten am Verbrennungsofen lösen, die das Ver-
brennungsrohr mit der Kondensationsschlange verbindet.
} Dafür die Rändelschraube (1) lösen und die Gabelklemme (2) entfernen.
} Das Verbrennungsrohr vorsichtig nach oben aus dem Ofen entnehmen.
} Die drei Dichtringe, den Andruckring und die Überwurfmutter vom Verbrennungsrohr
entfernen.
} Die verbrauchte Katalysatorfüllung entfernen. Das Verbrennungsrohr auf starke Kris-
tallisation, Risse und ausgeplatzte Stellen kontrollieren. Nur intakte Verbrennungs-
rohre wiederverwenden.
} Das leere Verbrennungsrohr gründlich mit Reinstwasser ausspülen und gut trocknen
lassen.
HINWEIS
Handschweiß verkürzt die Lebensdauer des Verbrennungsrohrs
Durch Alkalisalze im Handschweiß treten beim Aufheizen des Verbrennungsofens Kris-
tallisationen im Quarzglas auf. Dadurch wird die Lebensdauer des Verbrennungsrohres
verkürzt.
¡ Das gereinigte Verbrennungsrohr beim Befüllen möglichst nicht mit der Hand be-
rühren. Schutzhandschuhe tragen.
¡ Nur vollständig trockene Verbrennungsrohre füllen.
¡ Fingerspuren mit einem Tuch abwischen, das mit reinem Alkohol benetzt ist.
Wartung und Pflege
77
