multi N/C 2100S (duo, pharma)
4

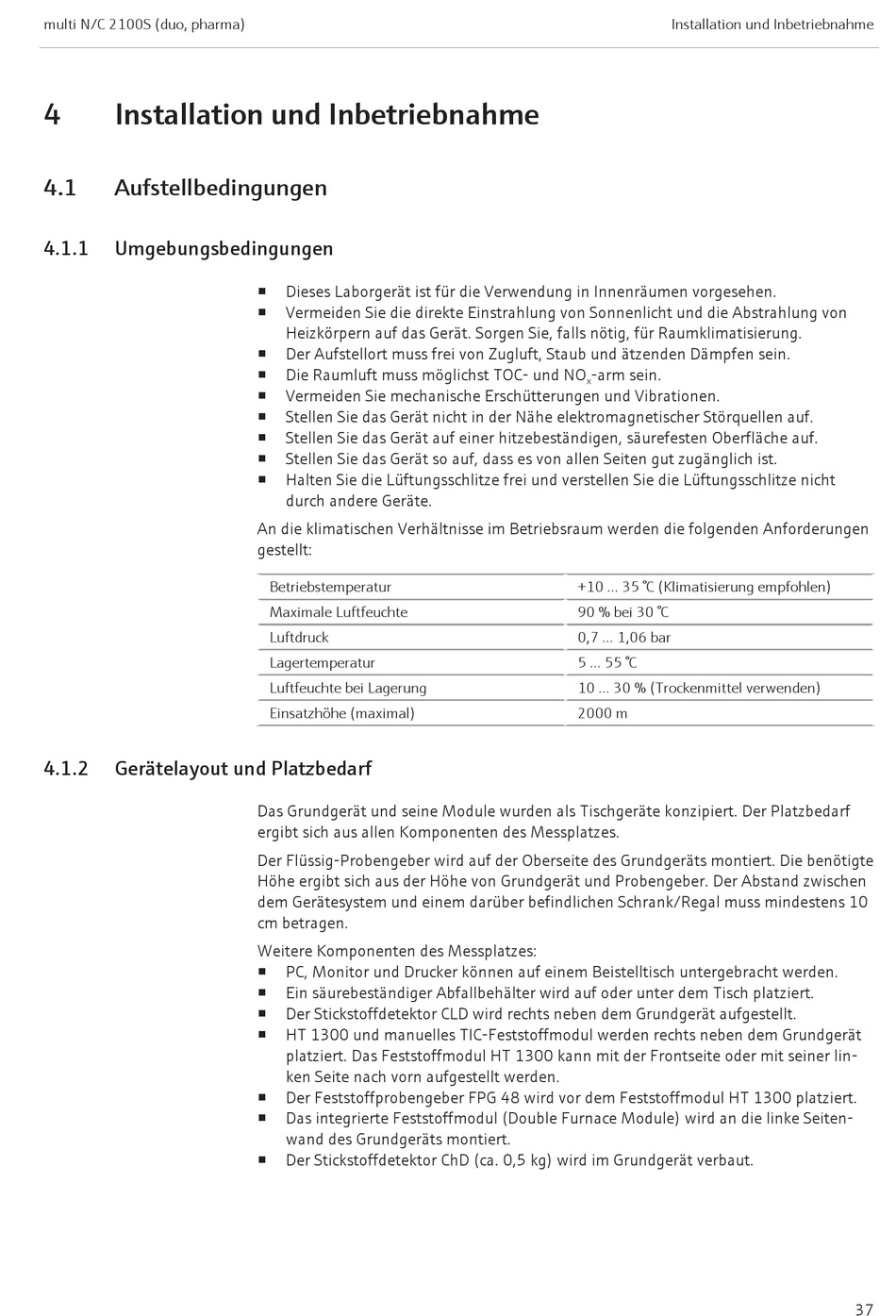

Installation und Inbetriebnahme

4.1

Aufstellbedingungen

4.1.1

Umgebungsbedingungen

4.1.2 Gerätelayout und Platzbedarf
Dieses Laborgerät ist für die Verwendung in Innenräumen vorgesehen.
¡
Vermeiden Sie die direkte Einstrahlung von Sonnenlicht und die Abstrahlung von
¡
Heizkörpern auf das Gerät. Sorgen Sie, falls nötig, für Raumklimatisierung.
¡ Der Aufstellort muss frei von Zugluft, Staub und ätzenden Dämpfen sein.
¡ Die Raumluft muss möglichst TOC- und NO
Vermeiden Sie mechanische Erschütterungen und Vibrationen.
¡
Stellen Sie das Gerät nicht in der Nähe elektromagnetischer Störquellen auf.
¡
Stellen Sie das Gerät auf einer hitzebeständigen, säurefesten Oberfläche auf.
¡
¡ Stellen Sie das Gerät so auf, dass es von allen Seiten gut zugänglich ist.
¡ Halten Sie die Lüftungsschlitze frei und verstellen Sie die Lüftungsschlitze nicht
durch andere Geräte.
An die klimatischen Verhältnisse im Betriebsraum werden die folgenden Anforderungen
gestellt:
Betriebstemperatur
Maximale Luftfeuchte
Luftdruck
Lagertemperatur
Luftfeuchte bei Lagerung
Einsatzhöhe (maximal)
Das Grundgerät und seine Module wurden als Tischgeräte konzipiert. Der Platzbedarf
ergibt sich aus allen Komponenten des Messplatzes.
Der Flüssig-Probengeber wird auf der Oberseite des Grundgeräts montiert. Die benötigte
Höhe ergibt sich aus der Höhe von Grundgerät und Probengeber. Der Abstand zwischen
dem Gerätesystem und einem darüber befindlichen Schrank/Regal muss mindestens 10
cm betragen.
Weitere Komponenten des Messplatzes:
PC, Monitor und Drucker können auf einem Beistelltisch untergebracht werden.
¡
¡ Ein säurebeständiger Abfallbehälter wird auf oder unter dem Tisch platziert.
¡ Der Stickstoffdetektor CLD wird rechts neben dem Grundgerät aufgestellt.
¡ HT 1300 und manuelles TIC-Feststoffmodul werden rechts neben dem Grundgerät
platziert. Das Feststoffmodul HT 1300 kann mit der Frontseite oder mit seiner lin-
ken Seite nach vorn aufgestellt werden.
Der Feststoffprobengeber FPG 48 wird vor dem Feststoffmodul HT 1300 platziert.
¡
¡ Das integrierte Feststoffmodul (Double Furnace Module) wird an die linke Seiten-
wand des Grundgeräts montiert.
¡ Der Stickstoffdetektor ChD (ca. 0,5 kg) wird im Grundgerät verbaut.
Installation und Inbetriebnahme
-arm sein.
x
+10 ... 35 °C (Klimatisierung empfohlen)
90 % bei 30 °C
0,7 ... 1,06 bar
5 ... 55 °C
10 ... 30 % (Trockenmittel verwenden)
2000 m
