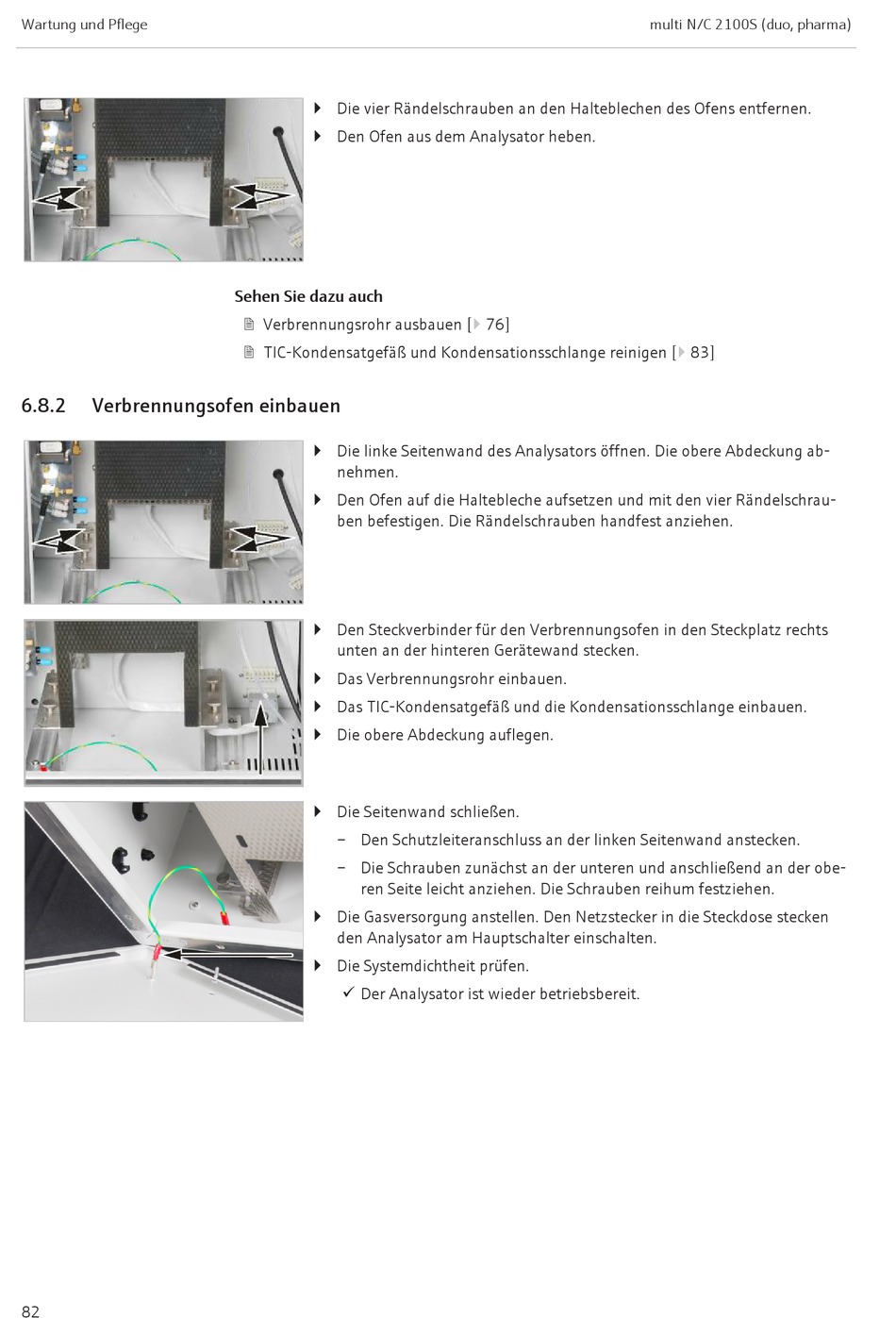

Verbrennungsofen Einbauen - Analytik Jena multi N/C 2100S Bedienungsanleitung

Wartung und Pflege
6.8.2

Verbrennungsofen einbauen

82
} Die vier Rändelschrauben an den Halteblechen des Ofens entfernen.
} Den Ofen aus dem Analysator heben.
Sehen Sie dazu auch
2 Verbrennungsrohr ausbauen [} 76]
2 TIC-Kondensatgefäß und Kondensationsschlange reinigen [} 83]
} Die linke Seitenwand des Analysators öffnen. Die obere Abdeckung ab-
nehmen.
} Den Ofen auf die Haltebleche aufsetzen und mit den vier Rändelschrau-
ben befestigen. Die Rändelschrauben handfest anziehen.
} Den Steckverbinder für den Verbrennungsofen in den Steckplatz rechts
unten an der hinteren Gerätewand stecken.
} Das Verbrennungsrohr einbauen.
} Das TIC-Kondensatgefäß und die Kondensationsschlange einbauen.
} Die obere Abdeckung auflegen.
} Die Seitenwand schließen.
– Den Schutzleiteranschluss an der linken Seitenwand anstecken.
– Die Schrauben zunächst an der unteren und anschließend an der obe-
ren Seite leicht anziehen. Die Schrauben reihum festziehen.
} Die Gasversorgung anstellen. Den Netzstecker in die Steckdose stecken
den Analysator am Hauptschalter einschalten.
} Die Systemdichtheit prüfen.
ü Der Analysator ist wieder betriebsbereit.
multi N/C 2100S (duo, pharma)
